10. Методы определения необходимых рабочих параметров монтажных кранов (башенных и стреловых). Выбор грузозахватных приспособлений.

Для монтажа одноэтаж-х зд-й исполз. краны на гусеничном ходу и пневмоколесном ходу, иногда козловые, башенные; многоэтажных – башенные и стреловые

При монтаже конструкций многоэт-х зданий м/б предложены следующие варианты:

1) монтаж всех конструкций БК с установкой по продольной оси с внеш. стороны здания. При больших знач-ях пролетов может ставиться 2 крана;

2) монтаж всех конструкций каркаса стреловым краном, с его применением внутри здания, кран №2 – для монтажа ограждающих конструкций;

3) стреловой кран, оборудованный вспомог-ной стрелой – монтаж всех конструкций.

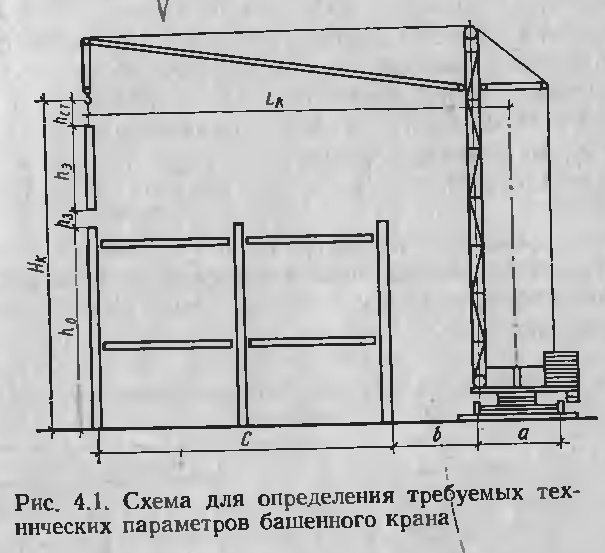

Вылет стрелы определяется при выборе стреловых кранов (рис).

Определение массы грузозахв-го приспособ-я производится при выборе грузозах-х приспособлений с учетом монтажа конкретных конструкций.

На выбор крана оказывает влияние:

1) объемно - планир-е и конструкт-е реш-я стр-гося объекта;

2) масса монт-х констр-й, их распол-ние в плане и по высоте;

3) методы организации строительства;

4) методы и способы монтажа;

5) форма организации труда;

6) ТЭ характеристики монтажных машин;

7) экономическая эффект-сть применения комплектов машин.

Последовательность выбора кранов:

1) выбирают тип крана, исходя из размеров зданий в плане, его высоты и конструктивных характеристик;

2) выбор крана по рабочим параметрам: вылет стрелы, высота подъема крюка, грузоподъемность.

1. Требуемая грузоподъемность:

Q_тр=q_констр+q_гзп+q_мо+q_то

q_мо- вес монтажной оснастки; q_то-вес технолог.оборудов.

2. Треб-ая высота подъема крюка:

H_тр=H_о+h_гзп+h_конс+h_монт;

3. Вылет стрелы крана: различают графич-й и аналитический методы

4. По отдельным типам крана может оказаться нескольких марок пригодными, поэтому след-т выбрать наиб. приемл-й вариант, т.е. выполнить эконом-кое сравнение. Учитывают маневренность, давление на грунт, проходимость.

Экономические параметры: Оптимальный вариант крана – это с min степенью монтажа 1т конструкции и принимается по эффективности использования крана по грузоподъемности. Коэффициент эффективности использования крана: ; . Коэффициент оптимального использования максимальной грузоподъемности крана: где, Qср – средняя масса монтируемых элементов, т; m – количество подъемов; Qmax – максимальная грузоподъемность, т (по паспорту). Для стреловых кранов Кэф 0,7; Ко 0,3; Для башенных кранов Кэф 0,4; Ко 0,7.

При монтаже строительных конструкций используют грузозахватные устройства (траверсы, стропы) для подъема сборных элементов; технические средства для выверки и предварительно закрепления конструкций; оснастку, обеспечивающую удобную и безопасную работу монтажников на высоте.

Выбор грузозахватных приспособлений (стропов, траверс) производят для каждого конструктивного элемента здания. При этом одно и то же приспособление стремятся использовать для подъема нескольких сборных элементов. Общее количество приспособлений на строительной площадке должно быть наименьшим. Траверсы применяют для подъема длинномерных конструкций, когда использование обычных строп оказывается невозможным.

Выверку и временное закрепление колонн в стаканах фундамента осуществляют с помощью клиньев (стальных, ж/б или деревянных), инвентарных клиновых вкладышей и кондукторов. Для временного закрепления колонн применяют расчалки. В многоэтажных зданиях при установке следующего по высоте яруса колонн для этой цели применяют одиночные кондукторы. При сетке колонн 6х6 м - групповые кондукторы или кондукторы типа РШИ (рамно-шарнирные индикаторы). Фермы и стропильные балки закрепляют по верхнему поясу монтажной инвентарной распоркой или плитой покрытия. При длине конструкции 18 м ставят одну распорку в середине пролета, при большей длине ставят две распорки в третях пролета. Стеновые панели крупнопанельных зданий предварительно закрепляют и выверяют с помощью подкоса со струбциной, горизонтальными связями с фиксаторами и другой оснасткой.
