8.2.6. Насосные установки гранфлоу® Эконом
Насосные установки ГРАНФЛОУ® Эконом обеспечивают производительность до 15 м3/ч и напор до 42 м.
Данная серия установок производится на базе насосов СDX японо-итальянской компании Ebara, гидравлическая часть которых выполнена из нержавеющей стали, и включает в себя мембранный бак для защиты от гидроударов при пуске, регулируемое реле давления, обеспечивающее автоматическую работу установки, а также манометры, На входе каждого насоса установлен запорный клапан. а на выходе - запорный и обратный клапаны. Таким образом насосные установки комплектуются на базе высококачественного оборудования европейских производителей.
Для предотвращения работы насосной станции на сухом ходу в ее состав входит реле защиты от сухого хода.
Насосные установки ГРАНФЛОУ® Эконом комплектуются шкафом управления ГРАНТОР®, который позволяет осуществлять смену рабочего насоса в зависимости от заданного времени, что обеспечивает равномерную наработку насосов по времени. При выходе из строя рабочего насоса система управления автоматически запускает резервный.
В шкафу управления ГРАНТОР® предусмотрены защиты от обрыва и перекоса фаз, тепловой перегрузки, короткого замыкания, а также индикация работы и аварии каждого из насосов.
Система контроля качества, применяемая на предприятии-изготовителе, включает в себя как тестирование установки в целом, так и тестирование комплектующих, что позволяет значительно повысить надежность насосных установок.
Отличительными особенностями насосных установок ГРАНФЛОУ® серии Эконом являются:
низкое энергопотребление;
высокая степень надежности;
простота в обслуживании и компактность.
Насосные установки ГРАНФЛОУ® Эконом позволяют решать задачи водоснабжения зданий как промышленного, так и гражданского назначения, не требуя излишних денежных затрат, и во многих случаях являются оптимальным решением.
Напорно-расходные характеристики и габаритные размеры установок ГРАНФЛОУ® представлены в Прил. 5–7.
Приложение 1

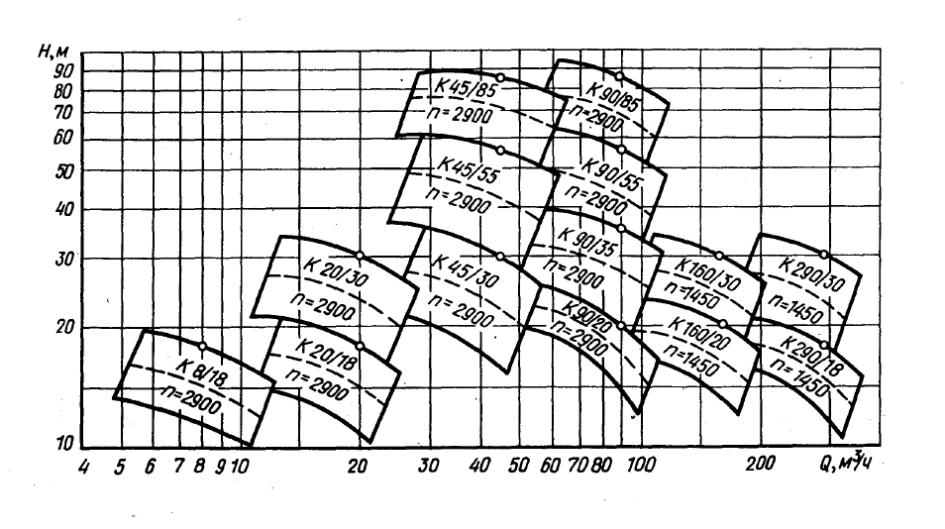

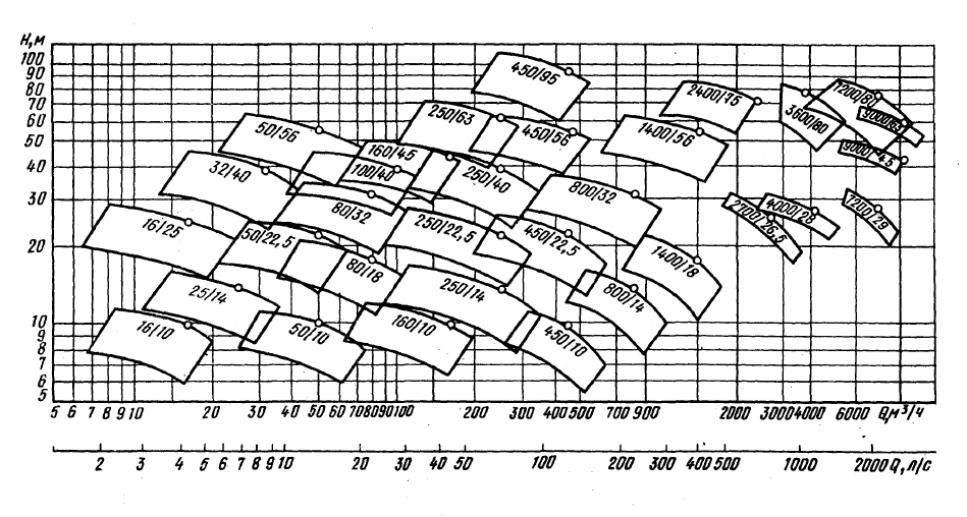

Напорно-расходные характеристики насосов типа К
Приложение 2

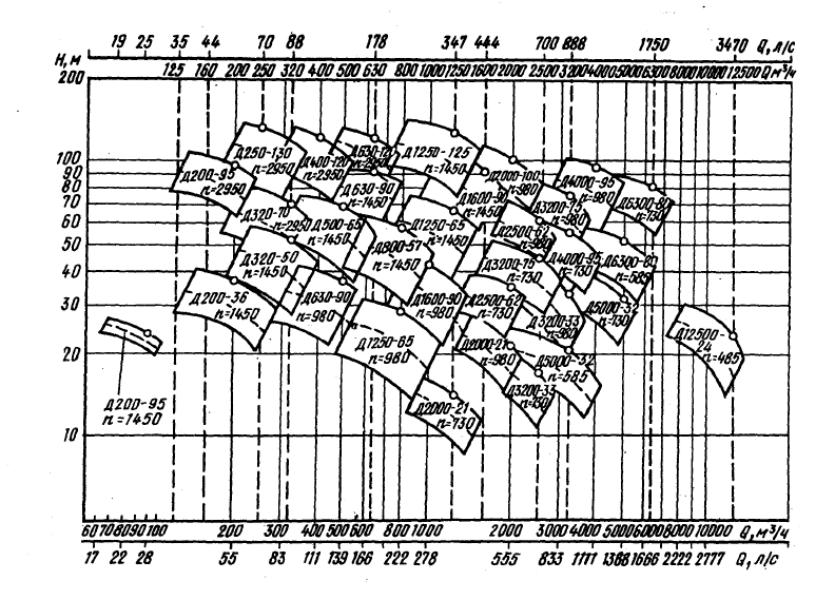

Напорно-расходные характеристики насосов типа Д
Приложение 3
Напорно-расходные характеристики насосов типа СД
Приложение 4

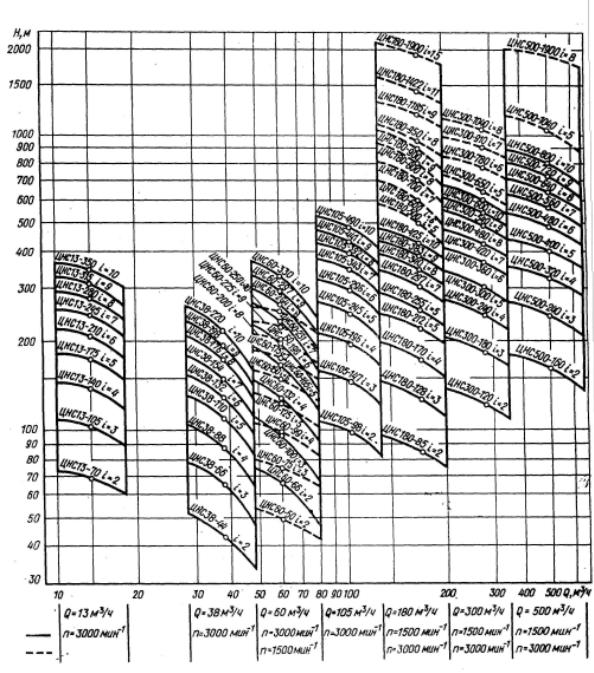

Напорно-расходные характеристики насосов типа ЦНС
Приложение 5
Напорно-расходные характеристики и габаритные размеры
насосных установок ГРАНФЛОУ® с насосами серии DPV

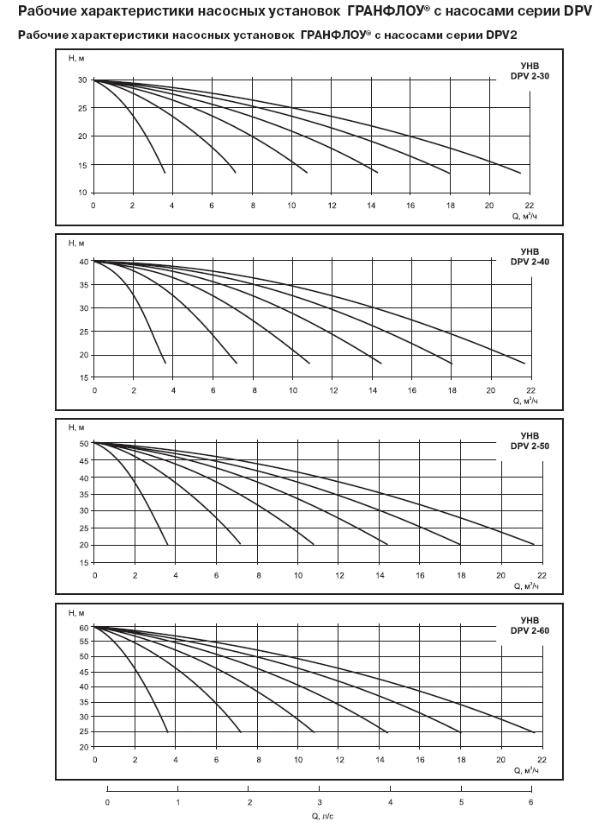

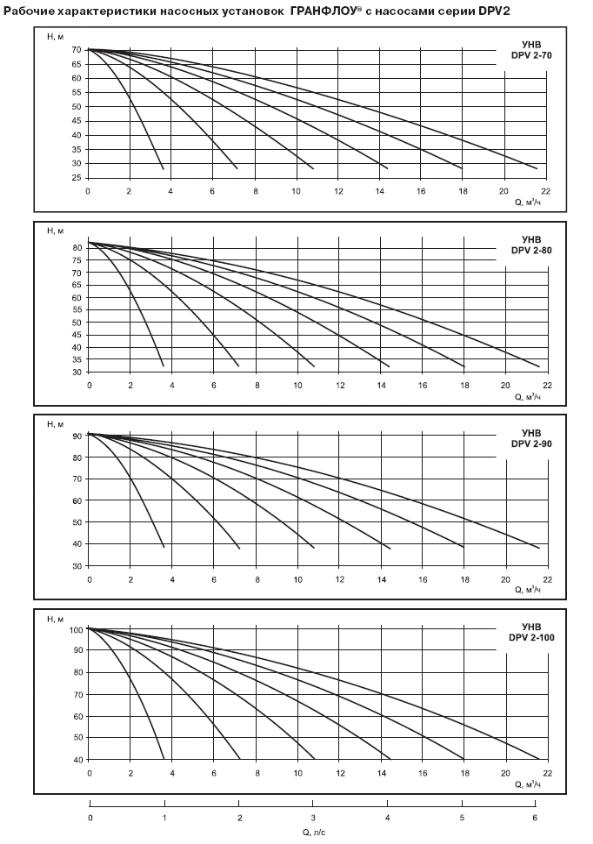

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV2
Продолж прил. 5

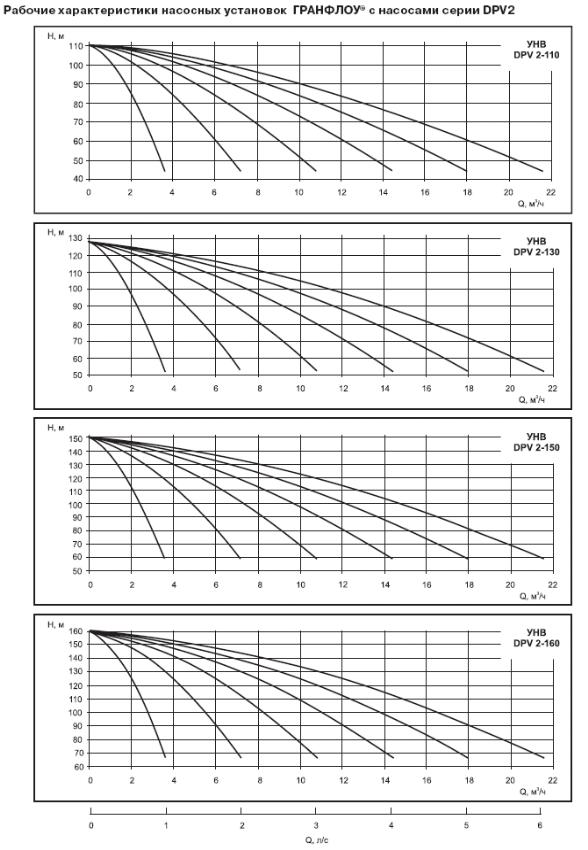

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV2 (продолж.)
Продолж прил. 5
Напорно-расходные характеристики насосных установок
ГРАНФЛОУ®
с
насосами серии DPV2
(оконч.)
Продолж прил. 5

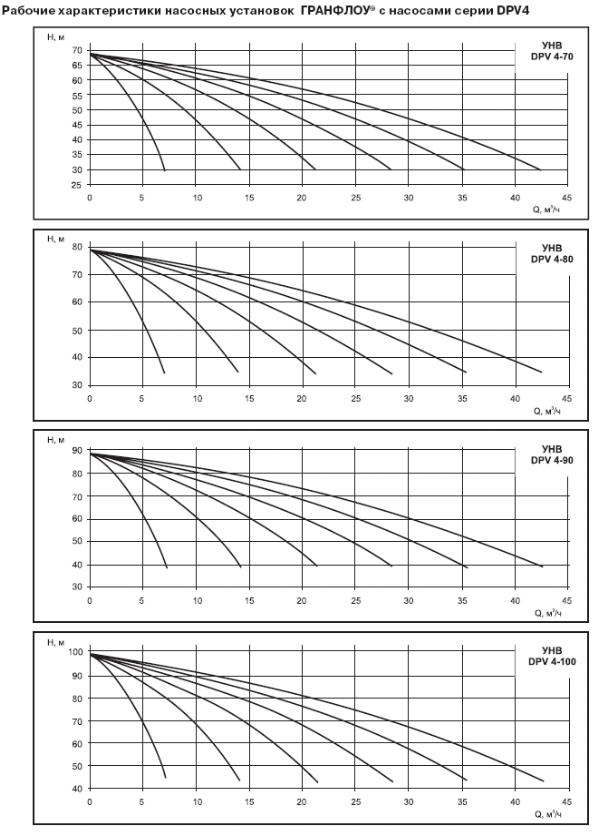

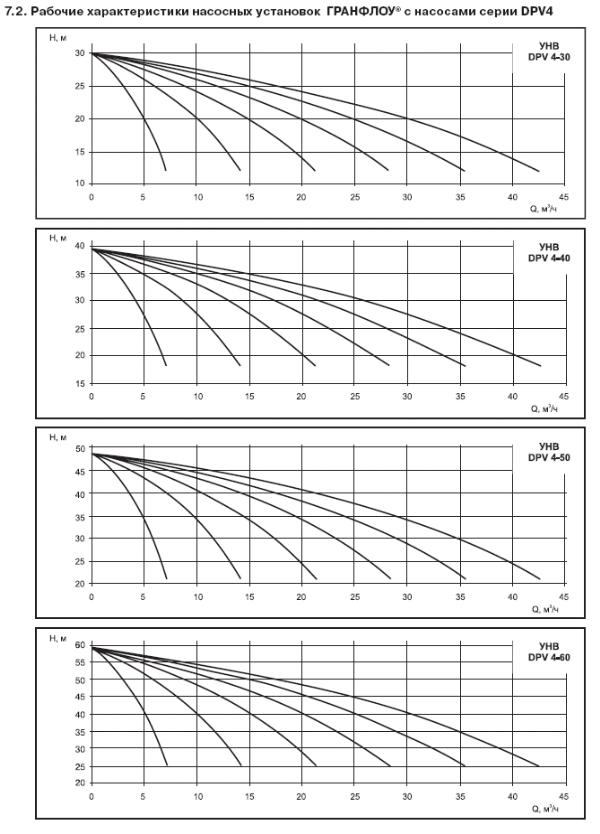

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV4
Продолж прил. 5

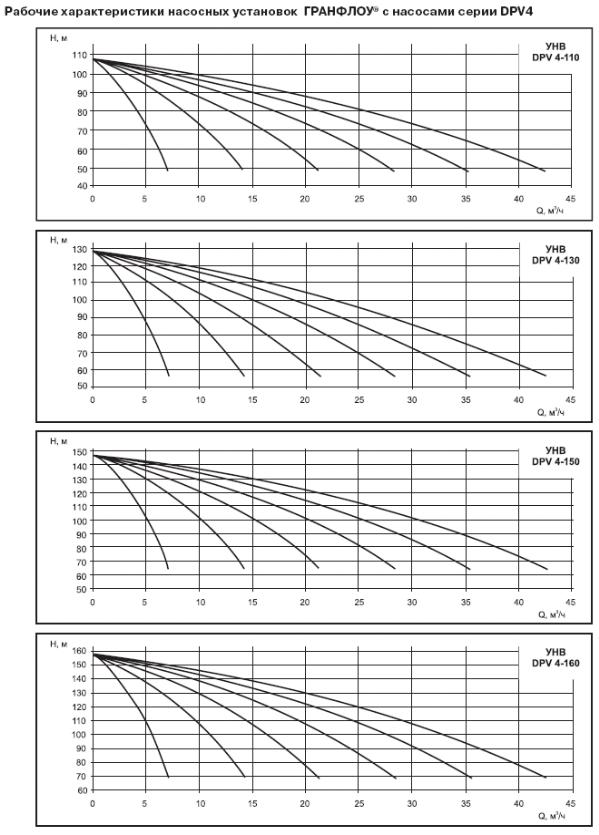

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV4 (продолж.)
Продолж прил. 5
Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV4 (оконч.)
Продолж прил. 5

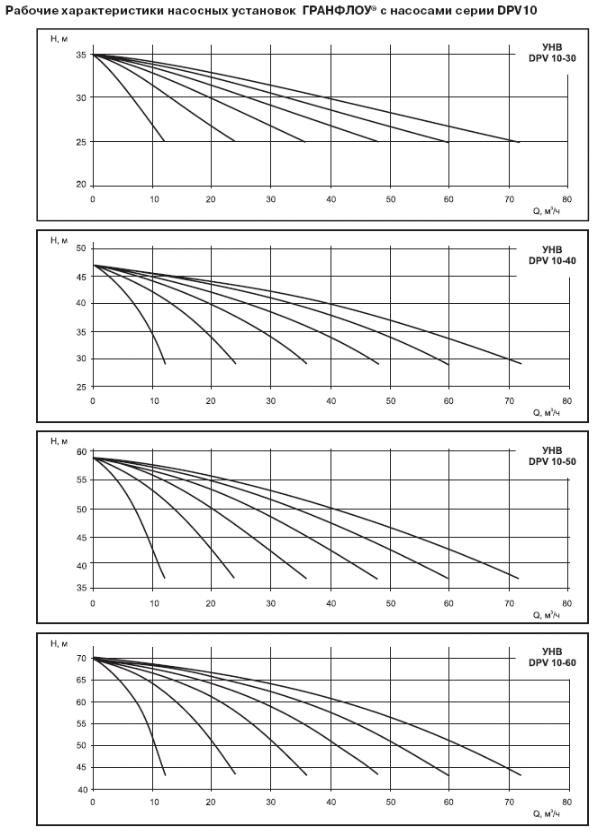

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV10
Продолж прил. 5

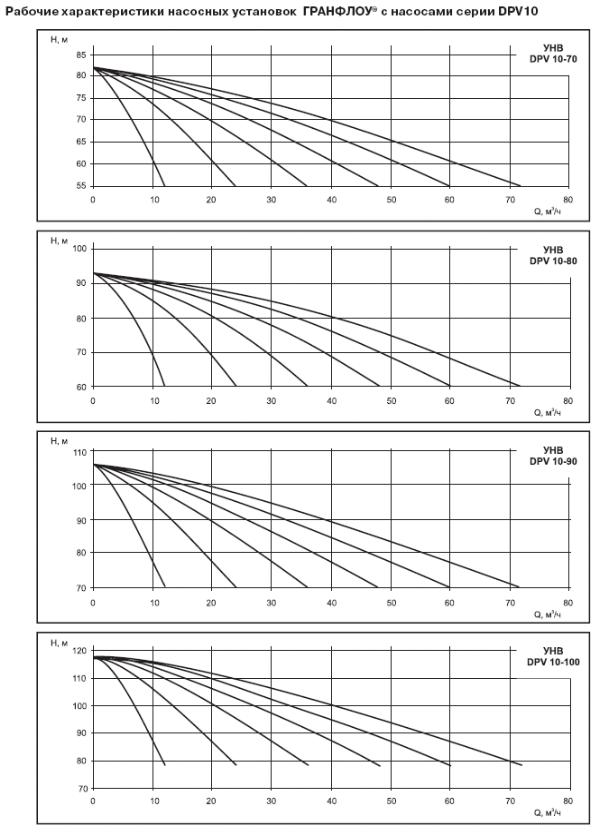

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV10 (продолж.)
Продолж прил. 5

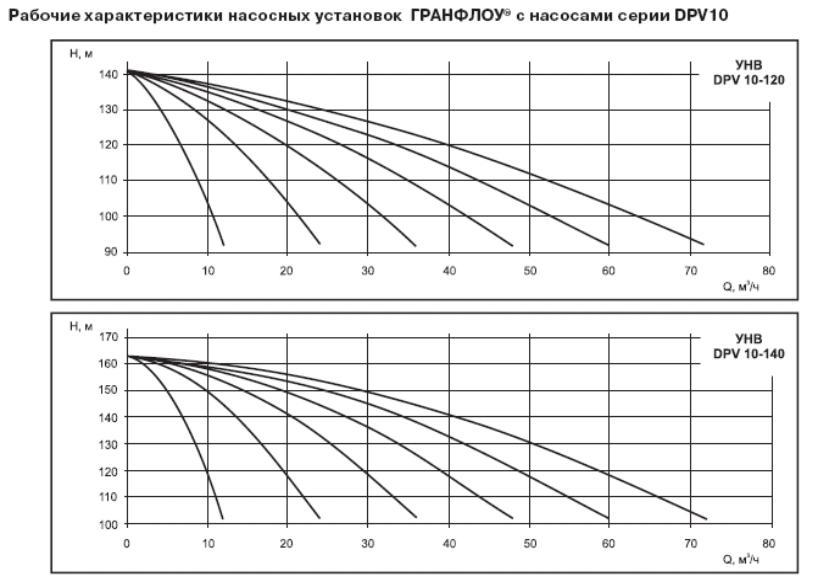

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV10 (оконч.)
Продолж прил. 5

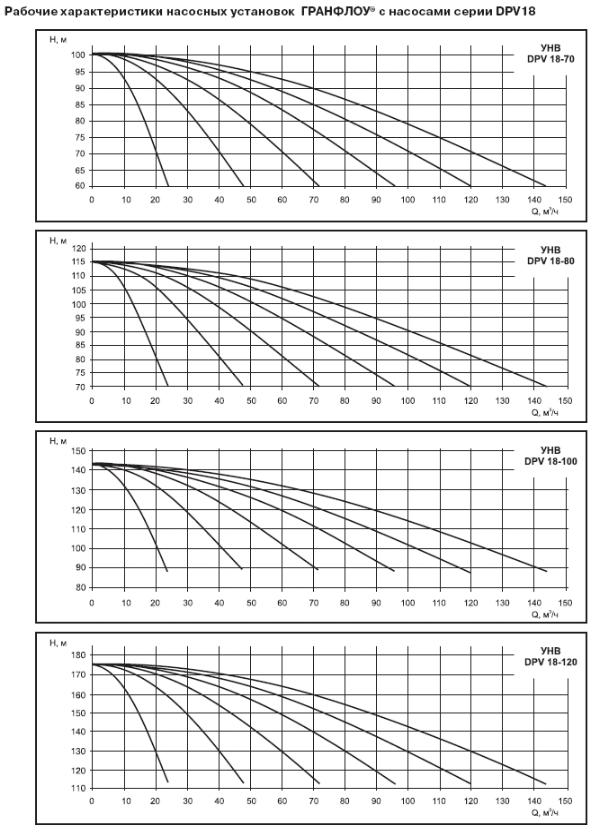

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV18
Продолж прил. 5
Рабочие характеристики насосных установок ГРАНФЛОУ®
с насосами серии DPV18 (оконч.)
Продолж прил. 5

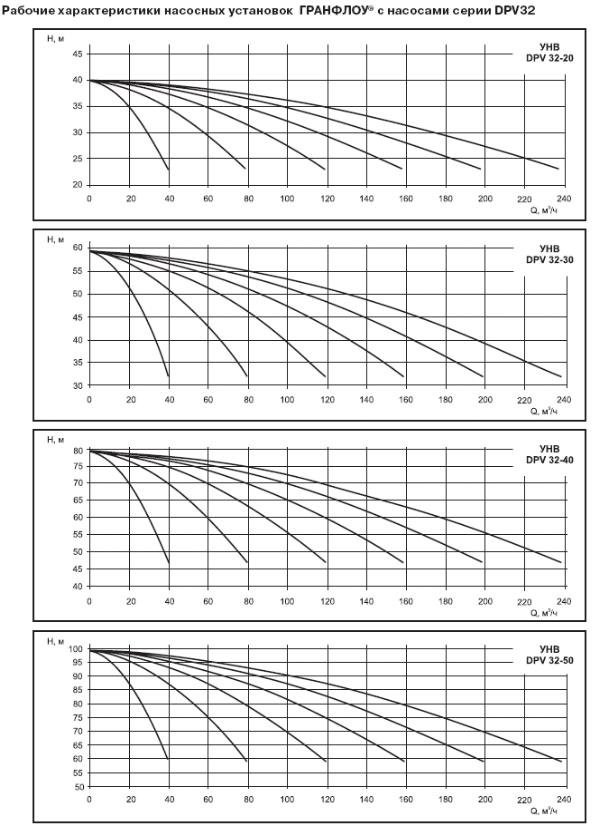

Напорно-расходные характеристики насосных установок ГРАНФЛОУ® с насосами серии DPV32
Продолж прил. 5

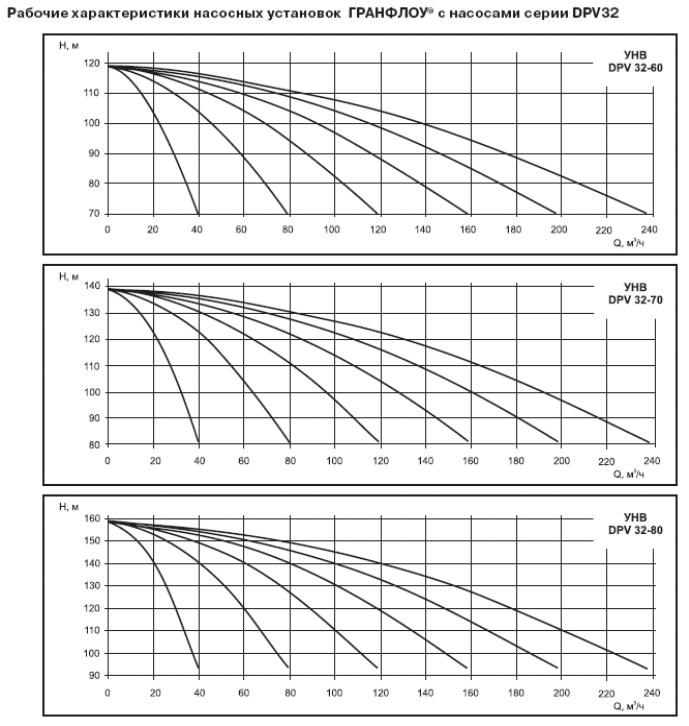

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV32 (оконч.)
Продолж прил. 5

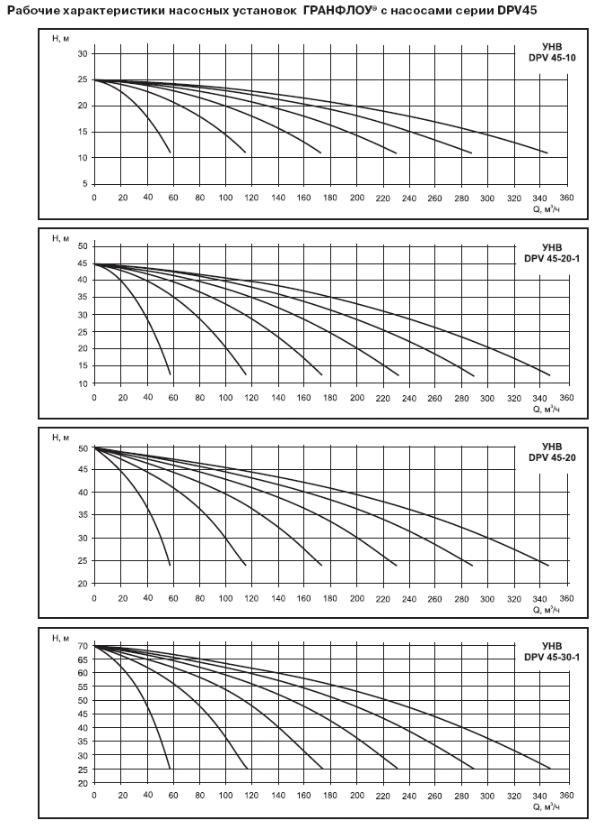

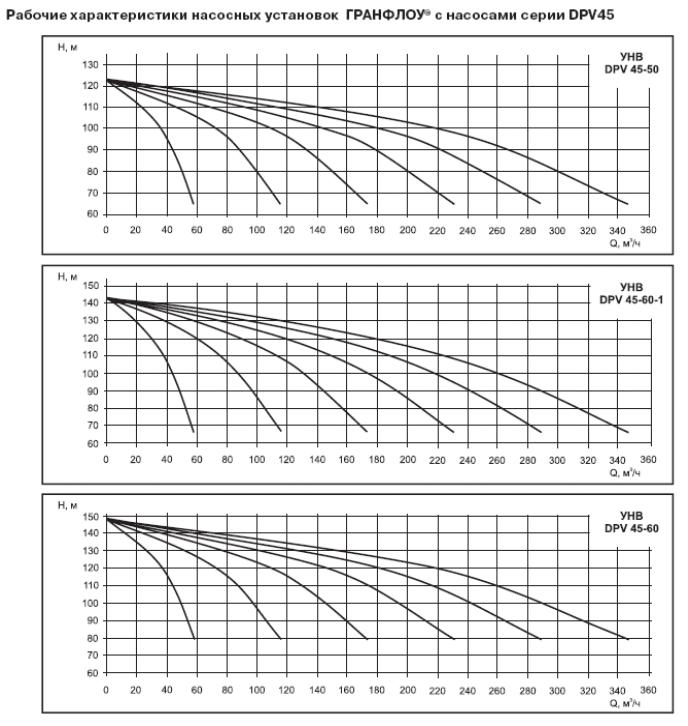

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV45
Продолж прил. 5

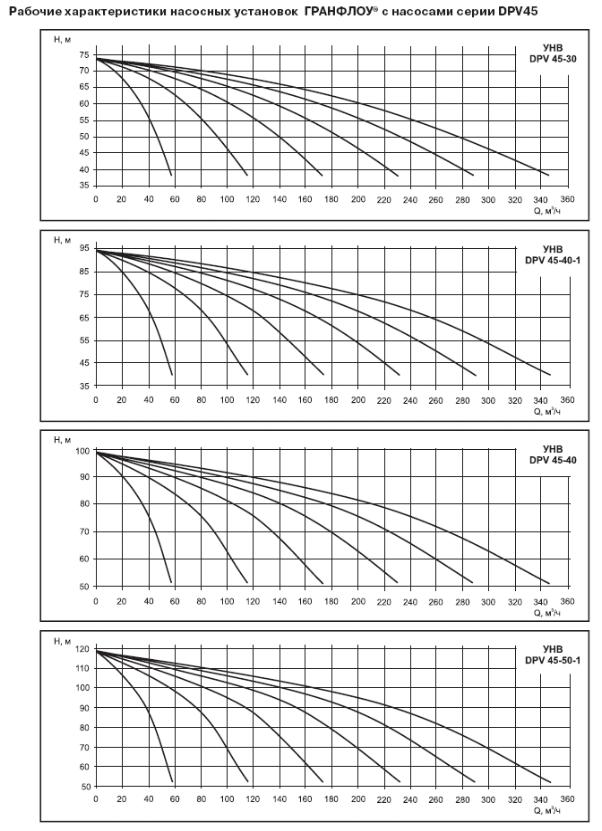

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV45 (продолж.)
Продолж прил. 5
Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV45 (оконч.)
Продолж прил. 5

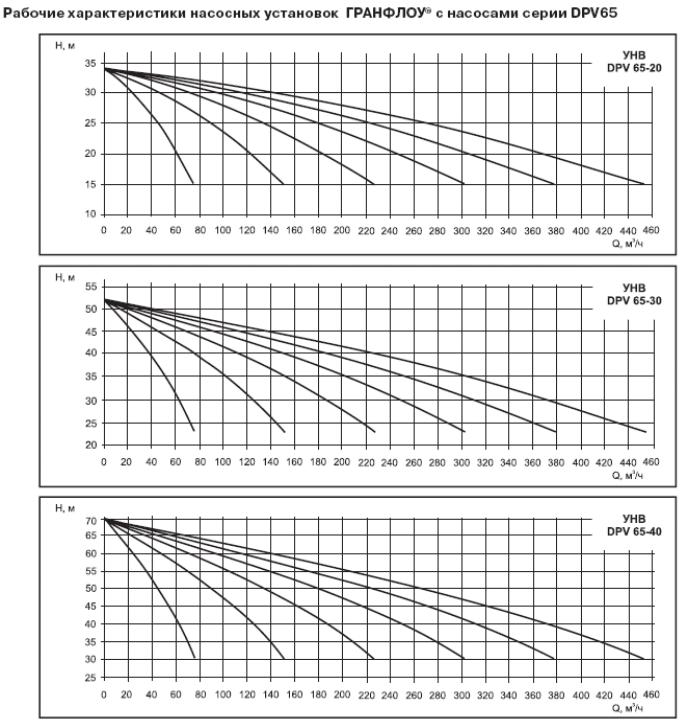

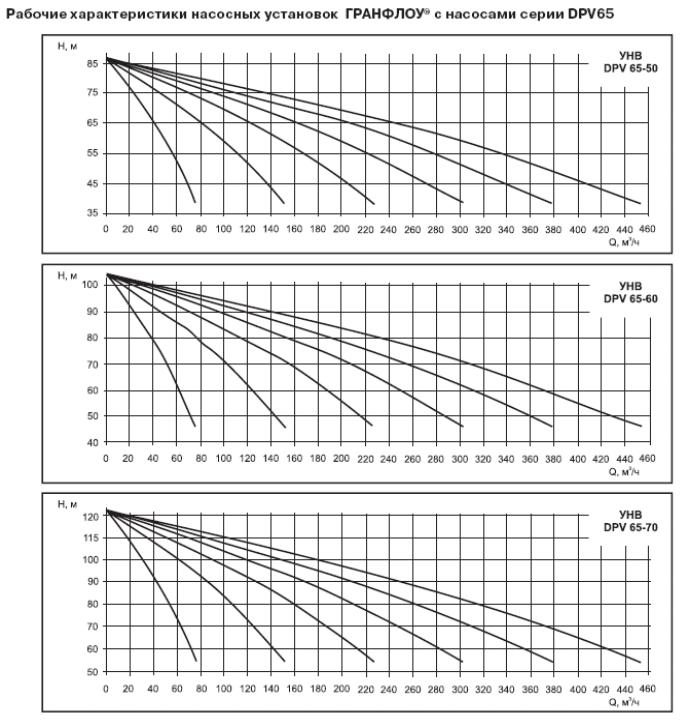

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV65
Продолж прил. 5
Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV65 (оконч.)
Продолж прил. 5

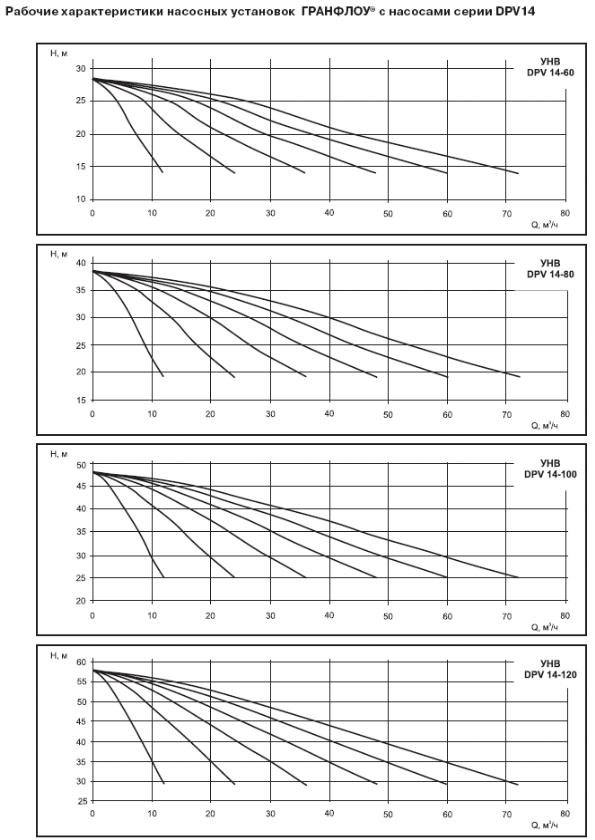

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV14
Продолж прил. 5

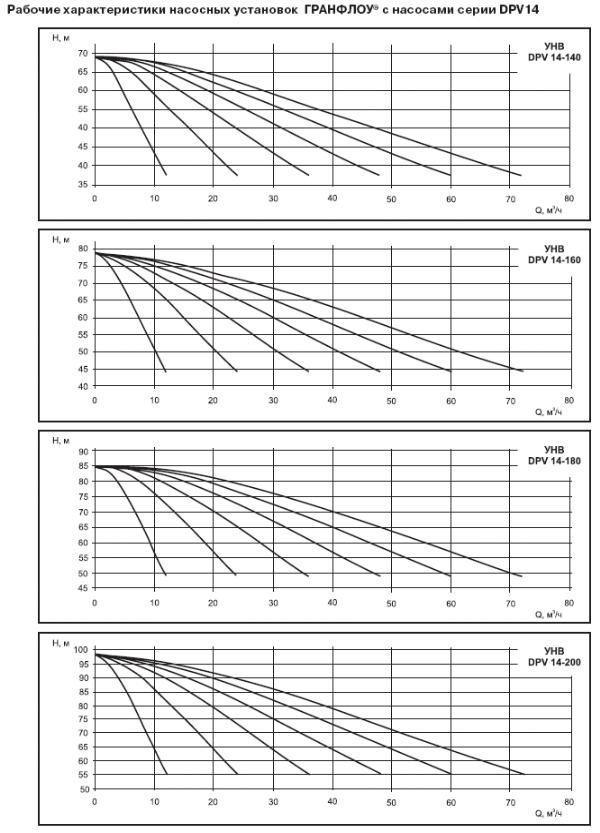

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV14 (оконч.)
Продолж прил. 5

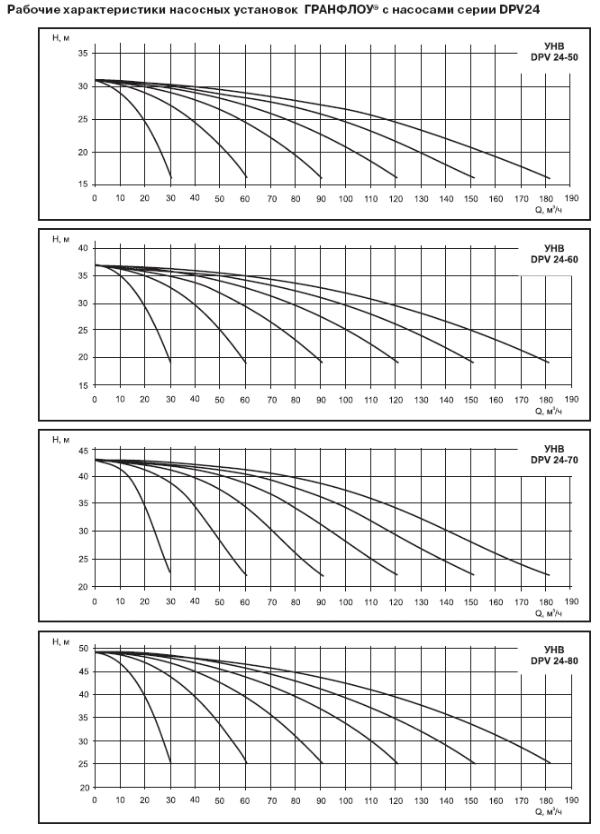

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV24
Продолж прил. 5
Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV24 (продолж.)
Продолж прил. 5
Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии DPV24 (оконч.)

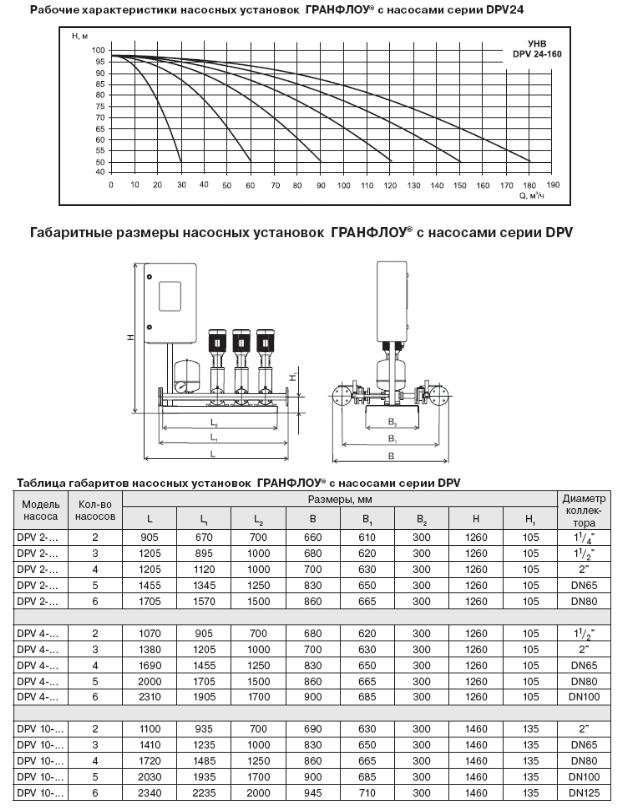

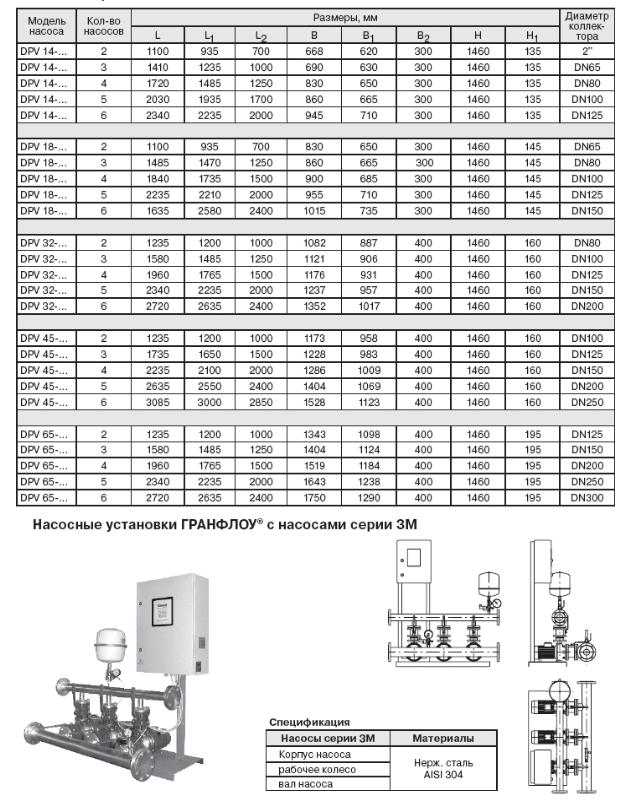

Габаритные размеры насосных установок ГРАНФЛОУ®
с насосами серии DPV
Оконч. прил. 5
Габаритные размеры насосных установок ГРАНФЛОУ®
с насосами серии DPV (оконч.)
Приложение 6
Напорно-расходные характеристики и габаритные размеры
насосных установок ГРАНФЛОУ® с насосами серии 3М

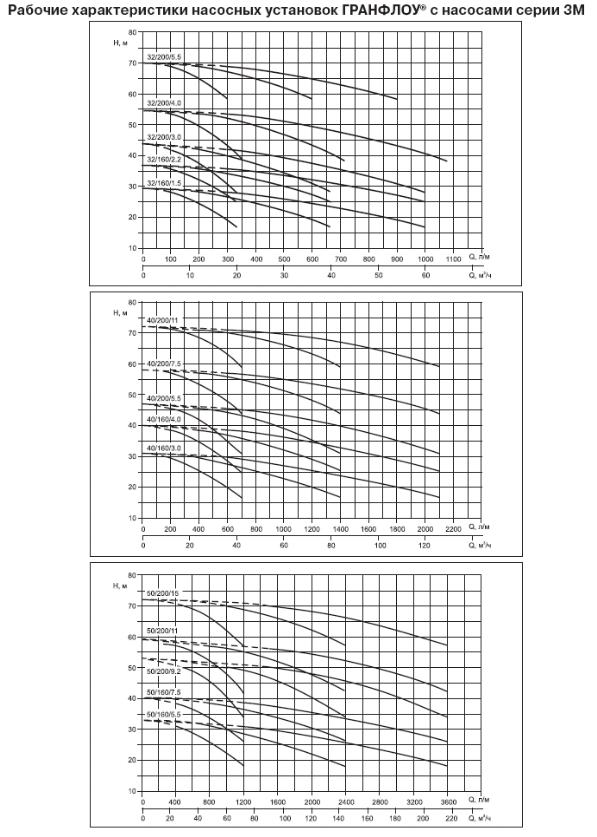

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ® с насосами серии 3М
Продолж. прил. 6

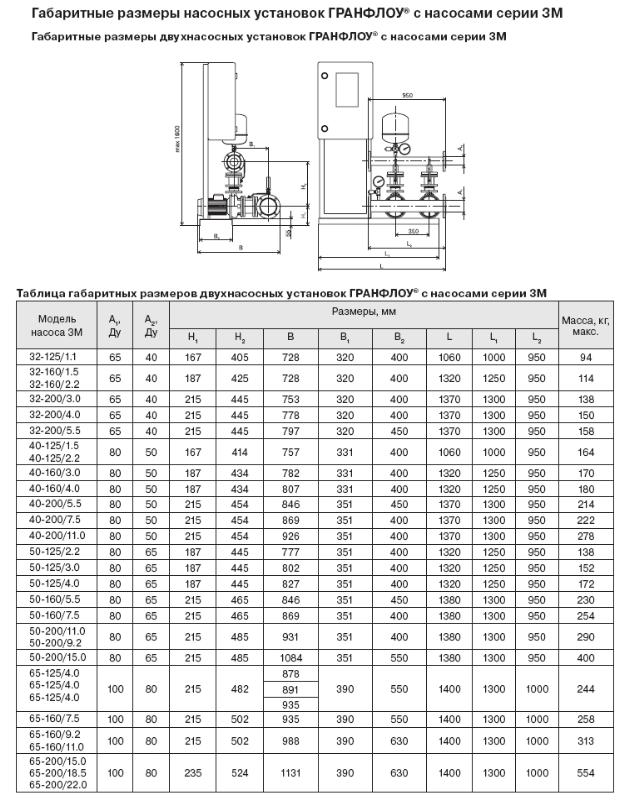

Габаритные размеры двухнасосных установок ГРАНФЛОУ®
с насосами серии 3М
Оконч. прил. 6

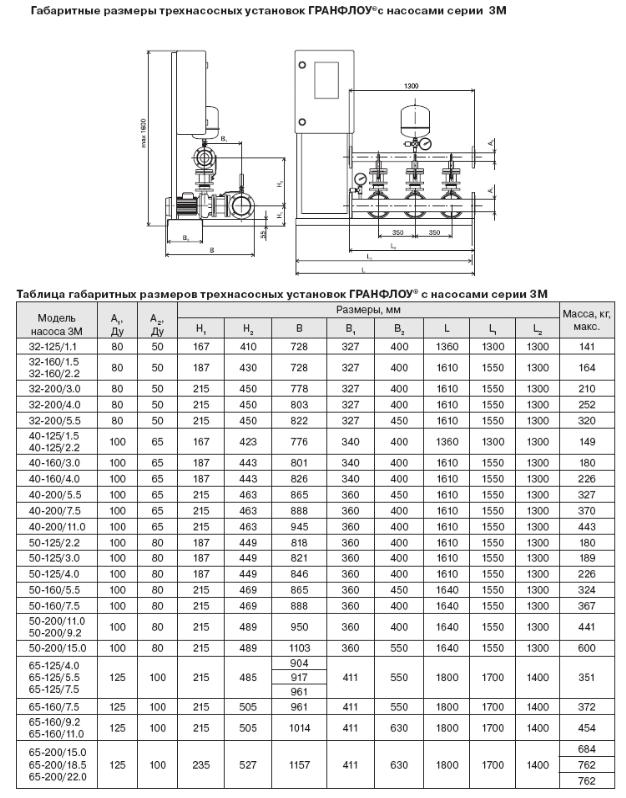

Габаритные размеры трехнасосных установок ГРАНФЛОУ®
с насосами серии 3М
Приложение 7

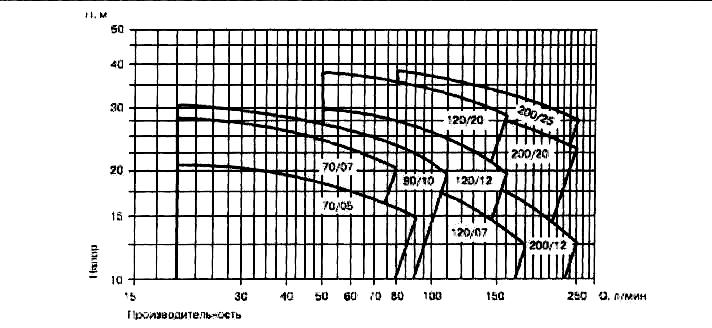

Напорно-расходные характеристики и габаритные размеры
насосных установок ГРАНФЛОУ Эконом
Продолж. прил. 7

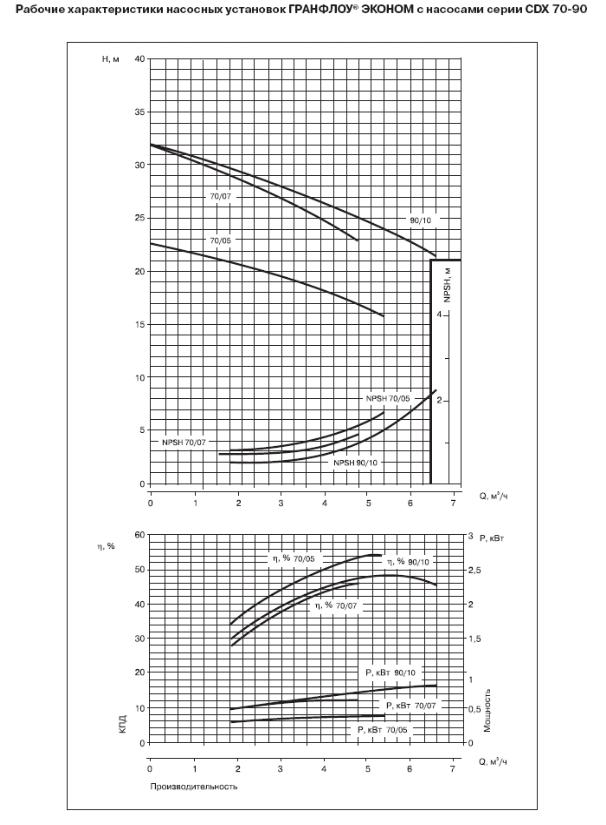

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ Эконом с насосами серии CDX 70-90
Продолж. прил. 7

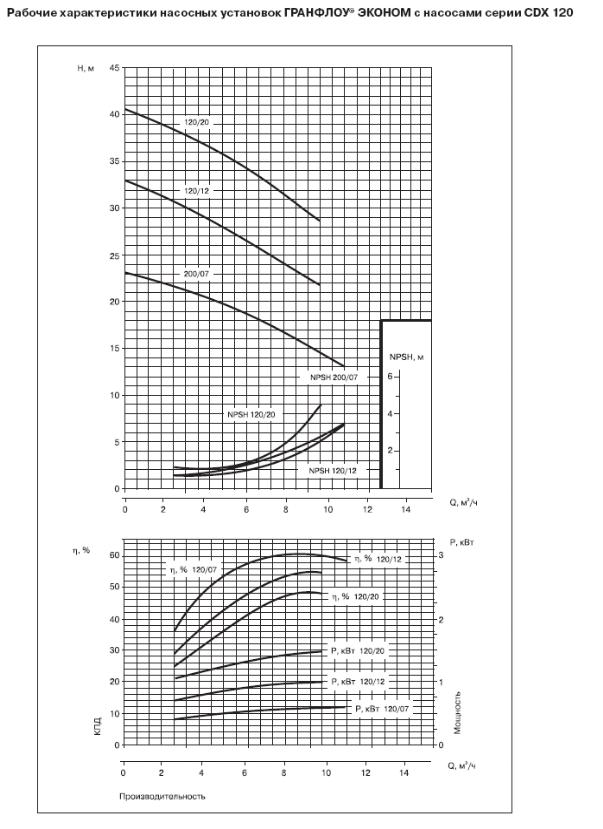

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ Эконом с насосами серии CDX 120
Оконч. прил. 7

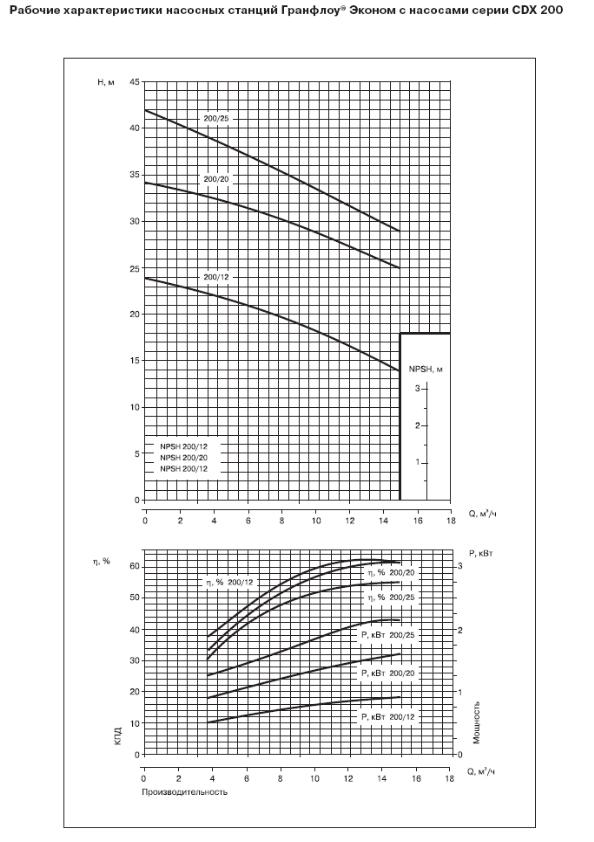

Напорно-расходные характеристики насосных установок
ГРАНФЛОУ Эконом с насосами серии CDX 200
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Назовите основные типы насосных станций систем водоснабжения.
2. Назовите основные типы насосных станций систем водоотведения.
3. Каково назначение насосных станций первого подъема?
4. Каково назначение насосных станций второго подъема?
5. Каково назначение повысительных насосных станций?
6. Каково назначение циркуляционных насосных станций?
7. Каково назначение районных канализационных насосных станций и где они размещаются?
8. Каково назначение главных канализационных насосных станций и где они размещаются?
9. Каковы основные требования, предъявляемые к насосным станциям различного назначения?
10. От чего зависит состав сооружений, тип и компоновка водопроводных насосных станций?
11. От чего зависит состав сооружений, тип и компоновка канализационных насосных станций?
12. В каких случаях применяется компоновка насосных станций первого подъема совмещенного типа?
13. В каких случаях применяется компоновка насосных станций первого подъема раздельного типа?
14. В каких случаях применяется объединенное расположение насосных станций первого и второго подъема?
15. Насосы каких типов применяются на водопроводных насосных станциях?
16. Насосы каких типов применяются на канализационных насосных станциях?
17. Какие параметры являются основными исходными данными для проектирования насосных станций?
18. На какую подачу рассчитывают насосные станции первого подъема?
19. На какую подачу рассчитывают насосные станции второго подъема?
20. На какой приток сточных вод рассчитывают канализационные насосные станции?
21. На какой напор рассчитывают насосные станции первого подъема?
22. На какой напор рассчитывают насосные станции второго подъема?
23. На какой напор рассчитывают канализационные насосные станции?
24. На какие режимы необходимо рассчитывать насосные станции второго подъема?
25. Как рассчитывается полный объем бака водонапорной башни?
26. Как рассчитывается регулирующий объем бака водонапорной башни?
27. Как рассчитывается противопожарный запас воды в баке водонапорной башни?
28. Как рассчитывается полный объем резервуара чистой воды?
29. Как рассчитывается регулирующий объем резервуара чистой воды?
30. Как рассчитывается противопожарный запас воды в резервуаре чистой воды?
31. В каких случаях при работе НС-II в режиме пожаротушения водонапорную башню следует отключать?
32. В каких случаях на НС-II устанавливаются специальные противопожарные насосы?
33. Как производится определение количества рабочих и резервных насосных агрегатов на насосных станциях?
34. Каковы требования по бесперебойности подачи воды насосными станциями в зависимости от их категории надежности?
35. Как изменяются подача и напор насосной станции в зависимости от количества работающих на ней агрегатов?
36. При каком количестве работающих на насосной станции агрегатов приводные двигатели развивают максимальную мощность?
37. Как определяется отметка оси насосов на насосных станциях первого подъема?
38. Как определяется отметка оси насосов на насосных станциях второго подъема?
39. Как определяется отметка оси насосов на канализационных насосных станциях?
40. Как выбираются приводные двигатели для насосов?
41. Перечислите состав оборудования насосных станций.
42. Перечислите основные типы сороудерживающих устройств насосных станций.
43. Как производится очистка сороудерживающих устройств на насосных станциях?
44. Перечислите основные типы затворов, задвижек и клапанов на насосных станциях.
45. Перечислите основные типы подъемно-транспортных механизмов на насосных станциях.
46. Как выбираются подъемно-транспортные механизмы на насосных станциях?
47. Перечислите основные типы систем заливки насосов перед пуском на насосных станциях.
48. Каковы основные требования к системе технического водоснабжения насосных станций?
49. Каков состав оборудования систем дренажа и осушения насосных станций?
50. Какие технологические параметры подлежат контролю на насосных станциях?
51. Приведите классификацию конструкций зданий водопроводных насосных станций.
52. Каковы основные принципы выбора типа здания водопроводной насосной станции?
53. Приведите классификацию конструкций зданий канализационных насосных станций.
54. Каковы основные принципы выбора типа здания канализационной насосной станции?
55. Каковы основные требования к всасывающим трубопроводам насосов?
56. Почему диаметр всасывающего трубопровода, как правило, больше диаметра напорного?
57. В каких случаях на всасывающем трубопроводе насоса устанавливается задвижка?
58. Каковы основные принципы расстановки задвижек на напорных коллекторах насосных станций?
59. Приведите классификацию компоновок зданий машинных залов водопроводных насосных станций.
60. Приведите классификацию компоновок зданий машинных залов канализационных насосных станций.
61. Как рассчитываются основные размеры зданий насосных станций?
62. Перечислите основные отличительные особенности передвижных насосных станций.
63. Каковы основные принципы размещения канализационных насосных станций на территории бассейна канализования?
64. Как рассчитывается вместимость приемного резервуара канализационных насосных станций?
65. Каковы основные требования к конструкции приемного резервуара канализационных насосных станций?
66 Как производится очистка приемного резервуара канализационных насосных станций?
67. Как рассчитывается подача канализационных насосных станций для перекачки атмосферных вод?
68. Каковы основные требования к канализационным насосным станциям для перекачки атмосферных вод?
69. Каковы основные требования к канализационным насосным станциям для перекачки осадков из первичных отстойников и уплотненного активного ила?
70. Назовите основные элементы электрооборудования насосных станций.
71. Каковы основные требования, предъявляемые к приводным электродвигателям насосов?
72. Какие основные типы электродвигателей используются на насосных станциях в качестве приводных?
73. В каких случаях рекомендуется использовать в качестве приводных электродвигателей асинхронные электродвигатели, а в каких – синхронные и почему?
74. Какой параметр используется при выборе силового трансформатора в системе электроснабжения насосных станций?
75. В каких единицах измеряется мощность силовых трансформаторов?
76. Какие способы охлаждения применяются для силовых трансформаторов?
77. В каких случаях в системах электроснабжения насосных станций применяются масляные выключатели?
78. Назовите типовые схемы электрических соединений в системах электроснабжения насосных станций.
79. Назовите типовые схемы трансформаторных подстанций в системах электроснабжения насосных станций.
80. Назовите основные процессы, подлежащие автоматизации на насосных станциях.
81. Назовите основные элементы системы автоматизации насосной станции.
82. Какие параметры насосных станций используются в качестве основных параметров автоматического управления насосными станциями.
83. Какие датчики и реле наиболее часто используются в системах автоматизации насосных станций?
84. В каких случаях система автоматизации насосной станции должна обеспечить сигнализацию об опасности аварии?
85. В каких случаях система автоматизации насосной станции должна обеспечить аварийное отключение оборудования?
