1.3.2 Построение конструктивных и технологических элементов на валу

1.3.2.1Постройте на четвертой ступени вала паз под призматическую шпонку ГОСТ 23360-76 (См. 1.2.3 Построение шпонок)

2. Постройте канавку для снятия шлифовального круга на второй и на шестой ступени вала.

3. Постройте на первой и последней ступени фаски.

1.3.2.4 Постройте гантели

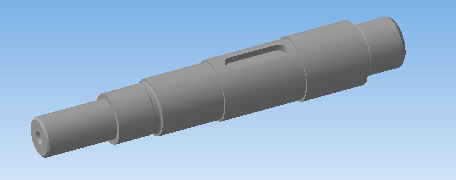

Деталь должна иметь вид:

2. Создайте чертеж детали вала с помощью «ассоциативного чертежа» и оформите чертеж.

2. Последовательность выполнения чертежа детали « Зубчатое колесо» с помощью библиотеки компас-shaft 2d

Цель работы:

• Ознакомление с возможностями библиотеки КОМПАС-SHAFT 2D по построению и редактированию тел вращения;

• Получение практических навыков работы по построению и редактированию тел вращения в системе КОМПАС-SHAFT 2D

Задание на лабораторную работу:

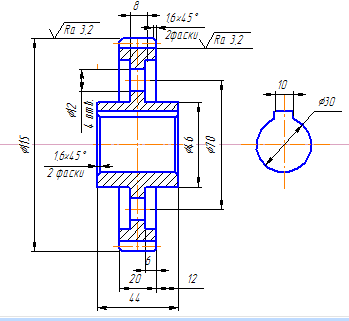

В лабораторной работе необходимо выполнить чертеж детали зубчатого колеса (рис.)

1. Теоретическая часть.

Библиотека КОМПАС-SHAFT 2D является аналогом библиотеки КОМПАС-SHAFT 3D для двухмерного моделирования. КОМПАС-SHAFT 2D обеспечивает параметрическое построение чертежей валов, цилиндрических и конических колес, шлицевых, резьбовых и шпоночных участков на ступенях моделей. С помощью данной библиотеки могут быть созданы и другие конструктивные элементы – канавки, проточки, пазы, лыски и др. Эта библиотека, как и КОМПАС-SHAFT 3D, включает в себя модуль расчета механических передач КОМПАС GEARS, который позволяет провести геометрические и проверочные работы всех известных механических передач. И что самое главное КОМПАС-SHAFT 2D поддерживает связь с КОМПАС-SHAFT 3D, позволяя по построенным чертежам автоматически создавать трехмерные модели.

2.1.1 Выбор библиотеки компас-shaft 2d

В строке меню выбрать Сервис. В списке команд выберете Менеджер библиотек. В открывшимся списке библиотек выбираем Расчет и построение. Затем библиотеку SHAFT 2D.

Откроется библиотека КОМПАС-SHAFT 2D, она содержит три команды: Настройка. Построение модели и Расчет механических передач.

Выберите команду - Построение модели

Появится окно, в котором нужно выбрать кнопку Новая модель

О кно модуля построения системы КОМПАС-SHAFT 2D состоит из заголовка, Панели управления и двух рабочих областей.

Верхняя область предназначена для отображения дерева ступеней и элементов внешнего контура модели. Нижняя – для отображения дерева ступеней и элементов внутреннего контура модели.

Панель управления системы КОМПАC-SHAFT 2D по умолчанию расположена в верхней части главного окна. Она содержит кнопки вызова команд создания, редактирования, обновления изображения и т. д.

Новая модель – переход в режим создания новой модели КОМПАС-SHAFT 2D.

Выбрать новую модель - переход в режим редактирования другой модели КОМПАС-SHAFT 2D, имеющейся в документе КОМПАС.

Сохранить модель и выйти -сохранение модели и завершение работы системы КОМПАС-SHAFT 2D

Обновить, показать, перестроить - вызов группы команд, предназначенных для управления отображением модели КОМПАС-SHAFT 2D в документе КОМПАС

Дополнительные построения - вызов группы команд, предназначенных для выполнения дополнительных построений

Свойства и расчеты - Вызов группы команд, предназначенных для выбора материала проектируемой модели, а также для запуска системы расчета валов и подшипников КОМПАС-ShaftCalc.

Настройка - Настройка параметров работы системы КОМПАС-SHAFT 2D.

Группа команд Дополнительные построения панели управления включает в себя команды, предназначенные для выполнения дополнительных построений, таких как:

Генерация 3D-модели - построение 3D-модели валов, втулок, шестерен цилиндрической передачи с прямыми зубьями, шкивов и звездочек на основе построенной плоской модели КОМПАС-SHAFT 2D.

После вызова команды на экране появляется панель, отража ющая ход генерации. Готовая трехмерная модель помещается в новый документ КОМПАС-3D. Чтобы перейти к этому документу, закройте окно КОМПАС-SHAFT 2D и откройте документ со страницы Окно главного меню КОМПАС-3D

Генерация сечений - отрисовка сечения тела вращения в месте, предварительно указанном в окне активного документа КОМПАС-3D линией разреза

Генерация сечений слева

• Генерация сечений справа
