4.2 Результаты эксперимента

Для проведения эксперимента была развернута виртуальная Gigabit Ethernet сеть, которая формируется монитором виртуальных машин VMWare, с описанной конфигурацией и программным обеспечением.

Порядок выполнения эксперимента:

1. Запуск монитора виртуальных машин VMWare Workstation 7.1.

2. Запуск виртуальной машины сервера и запуск серверного приложения.

3. Запуск виртуальной машины клиента 1.

4. Запуск виртуальной машины клиента 2.

5. Запуск виртуальной машины клиента 3.

6. Запуск виртуальной машины клиента 4.

7. Запуск виртуальной машины клиента 5.

8. Последовательный запуск клиентов 1-5 для подключения к серверу.

На рис. 6 приведена диаграмма загрузки сетевого соединения сервера

Рис. 6 Диаграмма загрузки сетевого соединения сервера (единицей времени был промежуток в 40секунд)

В таблице 3 представлены варианты одновременного приёма нескольких пакетов разной длины и время необходимо для их обработки процессором (вычислительной системой в целом, если она многопроцессорная).

Таблица № 3

Соотношение времени обработки (приёма) нескольких пакетов

№	Число пакетов	Загрузка процессора, мс
1	5000	92838
2	10000	109147
3	15000	115135
4	20000	102046
5	25000	107956
6	30000	106416
7	35000	98418
9	40000	105067
10	45000	102843
11	50000	111535
12	55000	106846
13	60000	102225
14	65000	103853
15	70000	106646
16	75000	107040
17	80000	99118
18	85000	90839

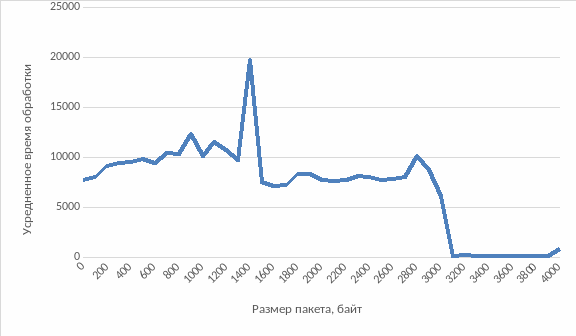

На рис. 7 приведена зависимость времени обработки сервером пакетов разной длины.

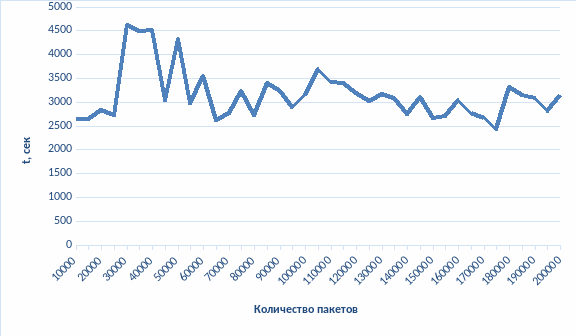

Рис. 7. График зависимости времени обработки пакетов различной длины

В таблице 4 представлены все размеры пакетов и усреднённое время обработки пакетов данной длины процессором (вычислительной системой в целом, если она многопроцессорная).

Таблица №4

Соотношение времени обработки (приёма) пакета и загрузки процессора

№	Размер пакета (байт)	Загрузка процессора, мс
1	500	42,7
2	1000	5,6
3	1500	2,5
4	2000	8,7
5	2500	8,4
6	3000	11,8
7	3500	13,7
9	4000	16
10	4500	201
11	5000	154
12	5500	410
13	6000	421
14	6500	404
15	7000	317
16	7500	336
17	8000	771

На рис. 8 приведена зависимость времени одновременной обработки сервером пакетов разной длины, что позволяет судить об общей производительности сервера в байт/с.

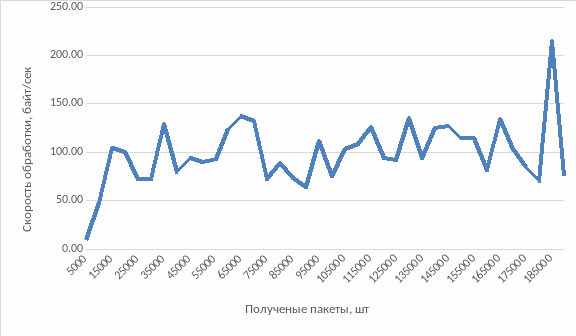

Рис. 8. График зависимости скорости обработки пакетов сервером

Таблица № 5

Соотношение времени обработки (приёма) объёма информации и загрузки процессора

№	Суммарный размер пакетов, МБ	Загрузка процессора, мс
1	9291,467	92838
2	9733,045	109147
3	9684,436	115135
4	9708,816	102046
5	9754,163	107956
6	9666,853	106416
7	9679,896	98418
9	9729,222	105067
10	9674,996	102843
11	9697,5	111535
12	9728,802	106846
13	9732,656	102225
14	9710,521	103853
15	9731,369	106646
16	9748,812	107040
17	9681,499	99118
18	9675,616	90839

ВЫВОДЫ

В результате выполнения расчётно-графической работы было:

1. . Исследованы характеристики и возможности операционной системы QNX и среды QNX Momentics IDE.

2. . Изучены основы построения клиент-серверных приложений в QNX Momentics IDE;

3. Разработана программная реализация серверного и клиентского приложения для работы в операционной системе QNX.4

4. Проведён эксперимент, в котором использовались технологии виртуализации VMWare, для моделирования распределённой системой управления сложным технологическим процессом в реальном времени.

5. Проанализировано, что пакеты с меньшим размером занимали больше времени на обработку, чем пакеты больших размеров. Это объясняется тем, что на обработку меньших пакетов нужно больше количество процессорного времени, в связи с этим в буфер помещается большее количество пакетов.

6. Выучили основы работы с потоками и синхронизацией стандарта POSIX.

7. Исследованы временные характеристики сервера при подключении к нему пяти клиентов.
