Додатки
Фрагмент тексту програми
Зразок
Program arm;
{ ПРОГРАМА ПОБУДОВИ ГОЛОВНОГО МЕНЮ }
Uses crt;
Label m1,m3;
Const adrdek=’vt>su’;
poz=10; poz1=12;
Type fak=(dekan,zamdek,sekret,obchrab);
Const rab: array [fak] of string [14]=(‘Декан ‘,’Зам.декана’,’Секретар ‘,’Гром.Роб. ‘;
Type zam=(uchrab,nauka,obchvopr,zaohernotd,praktik);
Const zd:array[zam] of string[14]=
(Навч. робота ‘,’Наука ‘,’Заг.питання ‘,’Заочне від. ‘,’Практика ‘);
Var dek:fak;
men: zam; sim: char; x1,x2,y1,y2,i,x,y,:integer; famadr:string[5];
Procedure : Ramka;
var i:integer;
begin
gotoxy(x1,y1);write(‘ );
for i:=1 to x2-x1-1 do write (‘=’); write(‘ );
for i:=1 to y2-y1-1 do begin
gotoxy(x2,y1+i);write (‘ ‘); gotoxy(x1,y1+i);write (‘ ‘);
end;
gotoxy(x1,y2); write (‘ ‘);
for i:=1 to x2-x1-1 do write (‘ = ‘);write (‘ );
end;
Procedure GolowneMenu;
var s: fak; nom: integer;
begin
textbackground(3); textcolor(1);
x1:=28;y1:=8; x2:=40; y2:=16;
ramka;
if s:=dekan to obchrab do
if s:=dek then begin
nom:=poz+ord(s);
textbackground(4);
gotoxy(x1+1,nom); write(rab[s]); textcolor(1);
textbackground(3) end
else begin
nom:=poz+ord(s); gotoxy(x1+1,nom); write(rab[s]); end;
gotoxy(54,24); write (‘ < ESC > - вихід з меню’);
gotoxy(30,24); write (‘ < ENTER > - вхід в режим’);
End;
Procedure Pechatzamdek;
var s:zam; n: integer;
begin
textbackground(3); textcolor(1);
x1:=37; y1:=11; x2:=52; y2:=18;
Ramka;
for s:=uchrab to praktik do
if s=men then begin
n:=poz1+ord(s); textbackground(4);
gotoxy(x1+1,n); write(zd[s]);
textcolor(1); textbackground(3); end
else begin
n:=poz1+ord(s); gotoxy(x1+1,n); write(zd[s]); end
End;
BEGIN { ГОЛОВНА ПРОГРАМА }
textmode (co80);window(1,1,80,25); textbackground(3); clrscr;
dek:=dekan;
repeat {1}
GolovneMenu;
repeat {2}
sim:=readkey;
if (sim = #0 ) and keypressed then sim:= readkey;
case sim of
#80; if dek < > obchrab then dek:=succ(dek)
else dek:=dekan;
#72; if dek < > dekan then dek:=pred(dek)
else dek:=obchrab;
{ezc} # 27 : begin
gotoxy(5,20); writeln(‘ Закінчили роботу‘); halt; end;
end;
GolovneMenu;
until sim = #13 ; {пуск } {2}
case dek of
dekan: begin
gotoxy(4,20); textbackground (3);
m3: writeln (‘Введіть пароль ‘);
famadr:=’’;
for i:=1 to 5 do famadr+readkey;
if famadr = adrdek then writeln (‘ не вірний пароль ‘);
goto m3;
end end;
zamdek: begin
men:=uchrab;
repeat {4}
sim:=readkey;
if (sim = #0 ) and keypressed then sim:= readkey;
case sim of
#80; if men < > praktik then men:=succ(men)
else men:=uchrab;
#72; if men < > uchrab then men:=pred(men)
else men:=praktik;
{ezc} # 27 : begin
clrscr; goto m1; end;
end {case}
pechatzamdek;
until sim = # 13; {4}
case men of
Uchrab: writeln (‘ Інформація для зам . декана ‘);
Nauka: writeln (‘ Інформація про науку ‘);
Obchvopr: writeln (‘ Громадська робота ‘);
Vechemotd: writeln (‘ Список студентів ‘);
Praktik: writeln (‘ Список баз практики ‘);
end; {case}
until false; {3}
end;
sekret: begin
clrscr; gotoxy(4,25); writeln(‘ Інформація для секретаря ‘); end;
obchrab: begin
clrscr; gotoxy(20,20); writeln(‘ Інформація ‘); end;
end; {case}
m1: until false ; {1}
END.
Початкові дані контрольних розрахунків
Початкові дані бажано описувати словесно, або у вигляді таблиць, де відмічено , скільки величин потрібно ввести і якої вони розмірності.
Зразок

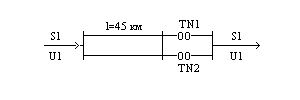

Вводиться :
тип трансформаторів TN1 і TN2;
TPDH - 25000 кВА /110 Кb;
мережа 110 Кв; Довжина лінії l=45 км;
кількість мереж Nц=2; Марка проводу АС - 120/19 ;
потужність навантаження S2=35-j18 MBA ;
напруга навантаження 10,6 Кв ;
Параметри лінії :
- розрахунковий опір 1 км проводу ro=0,245 (ом/км) ;
індуктивний опір повітряної лінії на 1 км хо=0,423 (ом/км);
ємкісний опір повітряної лінії во=2,69 ;
Параметри трансформатора :
номінальна потужність Sн=25 MBA;
- напруга ВН U=115 кВ; Напруга HН U=11 кВ ;
напруга короткого замикання Uкз=10,5% ;
втрати холостого ходу Pxx=29 Квт ;
втрати короткого замикання Pкз=120 Квт ;
струм холостого ходу Іxx=0,7 %;
Д11
