Микроскоп метам рв-34

Микроскоп металлографический инвертированный МЕТАМ РВ-34 представляет собой микроскоп с верхним расположением предметного столика и предназначен для визуального наблюдения микроструктуры металлов, сплавов, порошков и других непрозрачных объектов в отраженном свете при прямом освещении. Диапазон увеличения микроскопа от 100 до 1000 раз.

Описание и работа составных частей

На основании 1 микроскопа укреплен штатив 2 (рисунок 2), внутри которого смонтированы механизмы грубого перемещения тубуса и микрометрической фокусировки. В верхней части штатива установлен предметный столик 3.

Фокусировочный механизм, расположенный на штативе 2 микроскопа обеспечивает вертикальное перемещение тубуса 4, который закреплен на кронштейне.

Грубое перемещение кронштейна с тубусом осуществляется рукояткой 5 большего диаметра, точное перемещение – рукоятками 6 меньшего диаметра.

Предметный столик 3 перемещается в горизонтальной плоскости в двух взаимно перпендикулярных направлениях от руки. Для установки на предметный столик объектов, различных по размерам, используется набор металлических вкладышей 7 при этом диапазон перемещения предметного столика ограничен.

Тубус 4 микроскопа установлен на направляющие штатива 2 микроскопа. В верхней части тубуса микроскопа установлено четырех-гнездное револьверное устройство 8 с объективами 9, смена которых производится вращением за рифленое кольцо револьверного устройства до фиксированного положения. Объективы могут быть установлены в гнезда револьверного устройства в любом порядке, удобном для работы. На тубус микроскопа установлена бинокулярная насадка 10. В бинокулярной насадке один из окулярных тубусов (левый) снабжен диоптрийным механизмом перемещения окуляра для компенсации ошибки глаза наблюдателя; перемещение осуществляется вращением кольца 11.

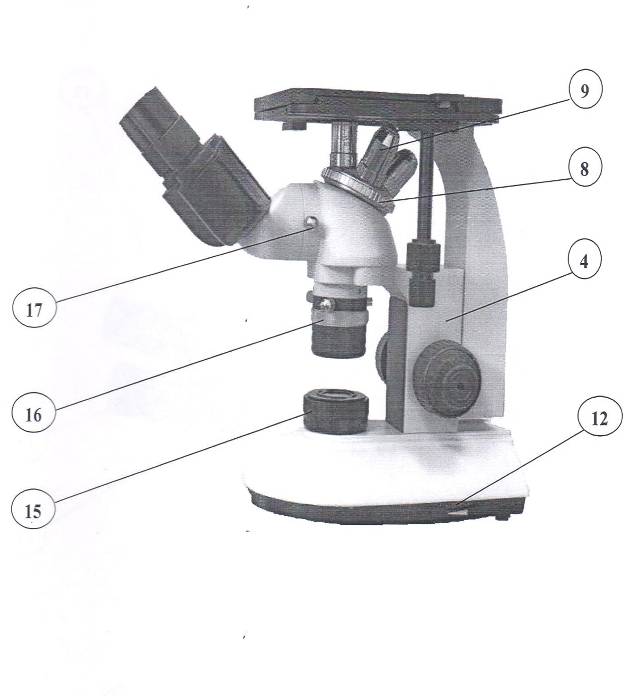

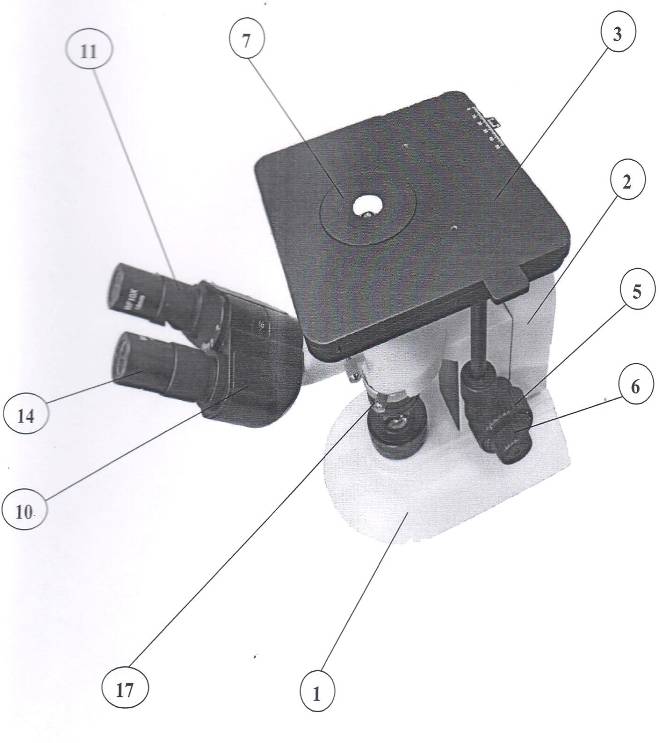

1 – основание микроскопа; 2 – штатив микроскопа; 3 – предметный столик; 4 – тубус; 5 – рукоятка грубой фокусировки; 6 – рукоятка точной фокусировки; 7 – вкладыш предметного столика; 8 – четырехгнездное револьверное устройство; 9 – объективы; 10 – бинокулярная насадка; 11 – кольцо механизма диоптрийной подвижки; 12 – рукоятка вкл./выкл. и регулировки освещения; 13 – винт крепления бинокулярной насадки; 14 – окуляры; 15 – кольцо регулирования светового диаметра апертурной диафрагмы; 16 – кольцо регулирования светового диаметра полевой диафрагмы; 17 – винты центровки положения полевой диафрагмы

Рисунок 2 – Общий вид микроскопа МЕТАМ РВ-34

Работа с микроскопом

Фокусировка микроскопа на объект. Установить объект на предметный столик микроскопа и закрепить его пружинными клеммами. Ввести в ход лучей объектив с увеличением 10 крат. Раздвинуть окулярные трубки бинокулярной насадки, установить их по базе глаз наблюдателя. Вращая рукоятки грубой фокусировки, поднять тубус микроскопа с объективами почти до соприкосновения с поверхностью объекта. Наблюдая в окуляры, опускать вращением рукояток грубой фокусировки тубус до появления изображения объекта, затем, наблюдая в окуляр, добиться наиболее резкого изображения объекта с помощью рукояток 6 точной фокусировки.

Настройка освещения. Осветитель отраженного света обеспечивает освещение исследуемых объектов при наблюдении их в светлом поле методом прямого освещения с отражательной пластинкой. Настройку освещения необходимо проводить следующим образом:

- включить лампу;

- установить на предметный столик объект;

- установить в окулярные трубки окуляры увеличением 10 крат;

- ввести в ход лучей объектив увеличением 10 крат;

- сфокусировать микроскоп на объект;

- полностью открыть апертурную диафрагму вращением кольца 15;

- прикрыть левую диафрагму на 1/3 поля поворотом кольца 16 и при необходимости отцентрировать её изображение в поле зрения окуляров с помощью винтов 17;

- открыть полевую диафрагму по полю зрения окуляров вращением рукоятки 16;

- для получения более контрастного изображения объекта, несколько прикрыть апертурную диафрагму вращением кольца 15;

- ввести в ход лучей объектив нужного увеличения и приступить к работе.
