ПЛАНИ ПРАКТИЧНИХ ЗАНЯТЬ
З НАВЧАЛЬНОЇ ДИСЦИПЛІНИ
«Конструкції будівель і споруд»
Тематика практичних занять
Основи будівель. Фундаменти.
Практична робота № 1.
Тема:Конструкції фундаментів.
Мета: Вивчити конструкції фундаментів різних видів; ознайомитись з основами їх проектування. Навчитись правильно вибирати і конструювати фундаменти для конкретної будівлі відповідно до вимог та особливостей експлуатації. Навчитись викреслювати фундаменти в плані та розрізі будівлі.
Порядок виконання роботи:
Ознайомитися з теоретичними та практичними відомостями про фундаменти, силові навантаження на фундаменти,умовами призначення глибини залягання; засобами захисту фундаментів від ґрунтових вод (додаток А); особливостями влаштування фундаментів в сейсмічних районах та на просадочних ґрунтах.
Вивчити конструктивні рішення фундаментів(стрічкових, стовпчастих,пальових, суцільних).
Отримати від викладача індивідуальне завдання на викреслювання фундаментів в плані та розрізі будівлі(формат А-3,олівець, М 1:100 /план фундаменту/, М 1:10, 1:20 /розрізи/).
Скласти звіт до роботи.
ПЛАН ЗВІТУ ДО ПРАКТИЧНОЇ РОБОТИ:
Загальна частина.
Визначення фундаментів.
Силові впливи та навантаження на фундамент.
Глибина залягання і умови її призначення.
Захист фундаментів та підвалів від ґрунтових вод.
Виконання роботи:
Стрічковий фундамент і його конструктивні рішення.
Конструкції стовпчастого фундаменту під колони та стіни.
Влаштування пальових фундаментів.
Конструкції суцільних фундаментів і їх призначення.
Контрольні запитання.
Які основні типи фундаментів використовують в будівництві?
Які чинники впливають на призначення глибини залягання фундаментів?
Як відбувається сприйняття навантаження на фундамент та передача його на грунт?
Назвіть правила конструювання монолітних та збірних фундаментів.
Вкажіть зону використання стовпчастих і суцільних фундаментів.
Назвіть види паль та особливості їх конструювання.
Як виконують гідроізоляцію фундаментів в будівлях з підвалом та без?
Рекомендована література:
Ж.К. Карвацька, Д.В. Карвацький/ Будівельні конструкції. Видання 2-е, перероблене й доповнене. Чернівці: Прут,2008 - 516 с.
Ж.К Карвацька/ Будівельні конструкції (громадські будівлі). - Чернівці:”Місто” , 2000.
Н.Э.Бартонь, И.Е. Чернов/ Архитектурные конструкции. – М.: Высшая школа, 1986 - 335с.
Дехтяр С.Б., Армановский Л.Ч./ Архитектурные конструкции гражданских зданий. – К.: Будівельник, 1987.
Ф. А. Благовещенский, Е. Ф. Букина / Архитектурные конструкции , Издательство:Архитектура–С, 2011 – 232 с.
И.А.Шерешевский/Конструирование гражданских зданий, Издательство: Архитектура– С, 2005. – 176 с.
Демидов Н. Н./ Строительные конструкции с элементами статики сооружений: учеб. для строит. техникумов по спец. "Архитектура" / Н. Н. Демидов, П. Д. Деминов, В. Г. Никифоров. - М. : Высш. шк., 1989. - 351 с. : ил. - Библиогр.: с. 337.
А.С.Коников, В.В. Путили/ Гражданские, промышленные и сельскохозяйственные здания. –М.: Стройиздат, 1980.
М. В. Берлинов, Б. А.Ягунов/ Расчет оснований и фундаментов. 3-е изд., испр. Берлинов М. В., Ягунов Б. А.: 2011, Издательство: Лань
Т. Н. Цай, М. К. Бородич, А. П. Мандриков / Строительныеконструкции. В 2-х т. Т. 1. Металлические, каменные, армокаменные конструкции. Конструкции из дерева и пластмасс. Основания и фундаменты: Учебник для техникумов/; Под ред. Т. Н. Цая. – 2-е изд., перераб. и доп.- М.: Стройиздат, 1984. – 656 с., ил.
В.Н. Байков, С.Г. Стронгин /Строительные конструкции М.: Стройиздат, 1980г. - 419 с., ил.
А. М.Михайлов/ Основы расчета элементов строи тельных конструкций в примерах- М.: Высш. шк., 1986. — 416с., ил.
ДБН В.2.6-98:2009 «Конструкції будинків і споруд. Бетонні та залізобетонні конструкції. Основні положення».
К. В. Сахновский / Железобетонные конструкции: учеб. / К.В. Сахновский. - М. : Госстройиздат, 1961. – 691с.
А. Я. Барашиков, Л. М. Буднікова, Л. В. Кузнєцов та ін.;Залізобетонні конструкції: Підручник / За ред. А. Я. Барашикова. К.: Вища шк. , 1995. 591 с.
Пономарёв В.А / Архітектурное конструирование, М., Архітектура -С, 2009.
ДОДАТОК А

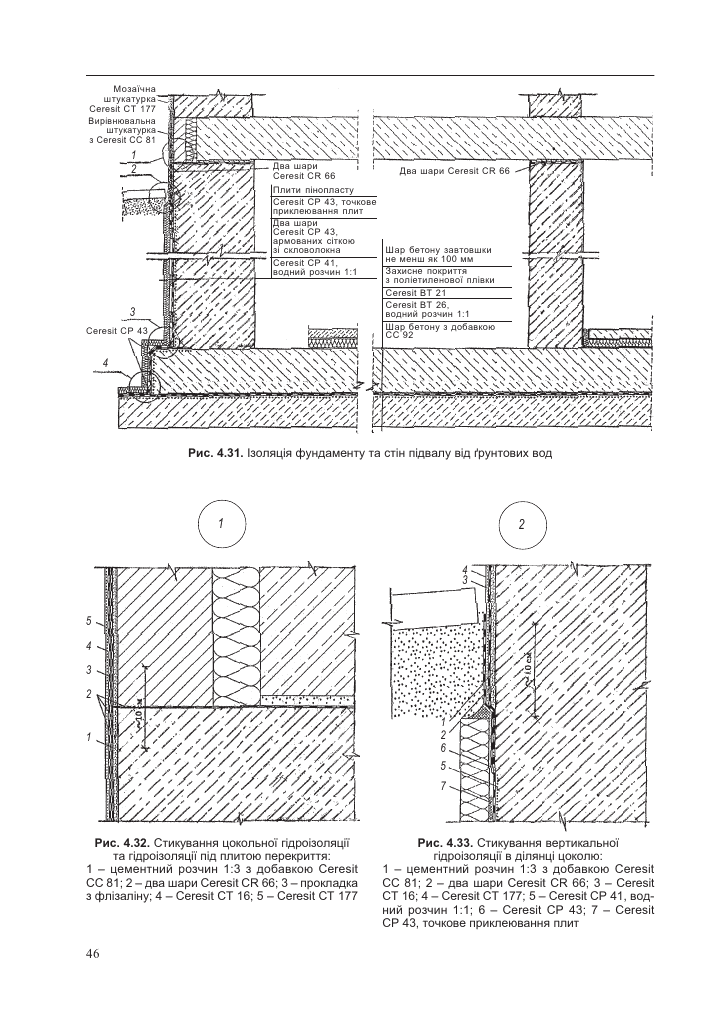

Гідроізоляція фундаментів і стін
ДОДАТОК Б
Конструктивні рішення фундаментів
Несучий кістяк кам’яних малоповерхових житлових будівель.
Практична робота № 2.
Тема: Варіанти ручної кладки зовнішніх стін (суцільних та полегшених) малоповерхових житлових будинків.
Мета: Вивчити види кладок цегляних стін суцільних та полегшених, ознайомитись із системами їх влаштування, розглянути приклади обробки швів та оздоблення цегляних стін. Ознайомитись з архітектурно-конструктивними елементами стін та способами влаштування карнизу.
Порядок виконання роботи:
Ознайомитися з теоретичними та практичними відомостями про кладки стін з цегли, із системами їх влаштування; видами обробки швів; з особливостями роботи перемички під навантаженням.
Вивчити конструктивні рішення кладок(ланцюгової, багаторядної, суцільної та полегшеної).
Отримати від викладача індивідуальне завдання на викреслювання конструкцій стін в плані та розрізі будівлі, конструкцій перемичок (формат А-3,олівець, М 1:25, 1:20, 1:10).
Скласти звіт до роботи.
ПЛАН ЗВІТУ ДО ПРАКТИЧНОЇ РОБОТИ:
Загальна частина.
Визначення стін.
Довговічність стін та її забезпечення.
Кладка та матеріали до неї.
Архітектурно-конструктивні елементи стін, їх призначення.
Виконання роботи:
Системи перев’язки кладки/ланцюгові, багаторядні/.
Конструкції багаторядних кладок стін.
Комбінація видів кладок в системі влаштування стін.
Конструкції полегшених видів кладок.
Архітектурно-конструктивні елементи стін. Цоколі та карнизи, їх види, способи влаштування.
Контрольні запитання.
Що називають стіною? Які вони бувають за характером роботи й видом матеріалів?
Які чинники впливають на довговічність стін?
Як відбувається сприйняття навантаження на стіну і передача його на фундамент?
Назвіть чинники які впливають на товщину стін/зовнішніх, внутрішніх/.
Назвіть правила влаштування ланцюгової та багаторядної кладок.
Вкажіть приклади використання полегшених кладок цегляних стін. Які матеріали використовують в вигляді утеплювача?
Назвіть переваги та недоліки полегшеної кладки.
Назвіть архітектурно-конструктивні елементи стін, дайте їх визначення.
Як влаштовують цоколі і карнизи?
Накресліть конструкцію парапету.
Рекомендована література:
Ж.К. Карвацька, Д.В. Карвацький/ Будівельні конструкції. Видання 2-е, перероблене й доповнене. Чернівці: Прут,2008 - 516 с.
Ж.К Карвацька/ Будівельні конструкції (громадські будівлі). - Чернівці:”Місто” , 2000.
Н.Э.Бартонь, И.Е. Чернов/ Архитектурные конструкции. – М.: Высшая школа, 1986 - 335с.
Дехтяр С.Б., Армановский Л.Ч./ Архитектурные конструкции гражданских зданий. – К.: Будівельник, 1987.
Ф. А. Благовещенский, Е. Ф. Букина / Архитектурные конструкции , Издательство:Архитектура–С, 2011 – 232 с.
И.А.Шерешевский/Конструирование гражданских зданий, Издательство: Архитектура– С, 2005. – 176 с.
Демидов Н. Н./ Строительные конструкции с элементами статики сооружений: учеб. для строит. техникумов по спец. "Архитектура" / Н. Н. Демидов, П. Д. Деминов, В. Г. Никифоров. - М. : Высш. шк., 1989. - 351 с. : ил. - Библиогр.: с. 337.
А.С.Коников, В.В. Путили/ Гражданские, промышленные и сельскохозяйственные здания. –М.: Стройиздат, 1980.
Пономарёв В.А / Архітектурное конструирование, М., Архітектура -С, 2009.
Т. Н. Цай, М. К. Бородич, А. П. Мандриков / Строительныеконструкции. В 2-х т. Т. 1. Металлические, каменные, армокаменные конструкции. Конструкции из дерева и пластмасс. Основания и фундаменты: Учебник для техникумов/; Под ред. Т. Н. Цая. – 2-е изд., перераб. и доп.- М.: Стройиздат, 1984. – 656 с., ил.
В.Н. Байков, С.Г. Стронгин /Строительные конструкции М.: Стройиздат, 1980г. - 419 с., ил.
А. М.Михайлов/ Основы расчета элементов строительных конструкций в примерах- М.: Высш. шк., 1986. — 416с., ил.
ДБН В.2.6-98:2009 «Конструкції будинків і споруд. Бетонні та залізобетонні конструкції. Основні положення».
К. В. Сахновский / Железобетонные конструкции: учеб. / К.В. Сахновский. - М. : Госстройиздат, 1961. – 691с.
А. Я. Барашиков, Л. М. Буднікова, Л. В. Кузнєцов та ін.;Залізобетонні конструкції: Підручник / За ред. А. Я. Барашикова. К.: Вища шк. , 1995. 591 с.
ДОДАТОК А
