Описание конструкции стенда

Стенд для исследования силовой характеристики тормозной камеpы е пружинным энергоаккумулятором (рис. 15) включает следующие основные элементы: силовой цилиндр I, ПЗА - 2, ручной насос - 3, манометр-4, масляный бачок - 5, кран - 6.

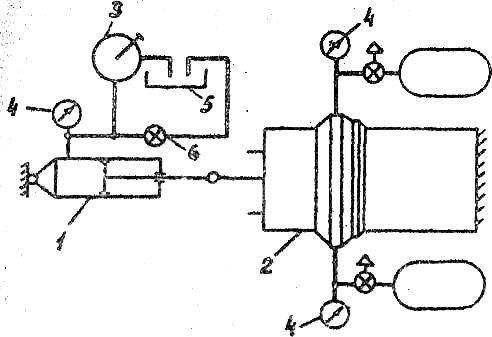

Рис. 15. Кинематическая схема стенда и силовая характеристика тормозной камеры с ПЭА

Порядок выполнения работы

1. Используя стенд, построить силовые характеристики тормозной камеры с ПЗА, которые представляют зависимость усилия на штоке тормозной камеры в зависимости от давления воздуха и положения штока тормозной камеры.

2. Характеристика снимается при постоянном давлении воздуха, ко­торое меняется ступенчато от 0,1 МПа до 0,8 МП.

Положение штока тормозной камеры изменяется с помощью сило­вого цилиндра, в который ручным насосом HP-OI подаётся давление масла. Величина давления масла и воздуха контролируется манометрами. Усилие на штоке тормозной камеры определяется как

, (15.1)

где d - диаметр силового цилиндра.

3. Выпустив сжатый воздух из ПЭА, построить аналогичном образом характеристику (усилие на штоке от хода штока тормозной камеры).

Отчет по работе

После выполнения лабораторной работы составить отчёт, в котором необходимо отразить следующее:

• кинематическую схему стенда;

• таблицу с результатами испытаний и силовую характеристику тор­мозной камеры с ПЗА;

• выводы по работе,
