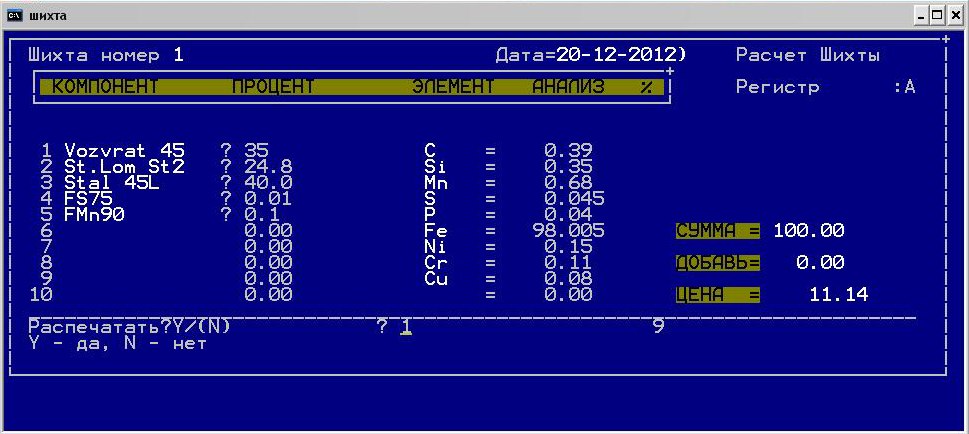

5.5 Расчет шихты на эвм
Модифицирование стали 45л
Одним из способов улучшения структуры и повышения механических свойств стальных отливок является внепечное модифицирование расплава в ковше комплексными модификаторами.
Марка модификатора |
Si |
Ca |
РЗМ |
Al |
Mg |
Ti |
Ba |
Fe |
FeSiCa12-77Ti3Mg |
42,0 |
11,5 |
7,0 |
7,2 |
2,2 |
3,0 |
- |
27,1 |
При модифицировании в ковше модификатор вводили в металл в упакованном виде (лист жести) на металлическом прутке путем помешивания.
При модифицировании наблюдается измельчение зерен феррита и уменьшение количества ферритной фазы, значительное повышение механических свойств.
Термическая обработка
После затвердевания отливки обычно имеют различный размер зерен по сечению отливки, отмечаются грубозернистая структура в центральных ее частях, неравномерное распределение элементов, входящих в состав сталей, как внутри зерен, так и по сечению, а также большие литейные напряжения. Кроме того, все литейные стали характеризуются более высоким содержанием водорода. Эти факторы снижают механические свойства отливок. Термическая обработка отливок проводится для улучшения кристаллического строения, снижения или устранения внутризеренной ликвации, снятия остаточных напряжений и повышения физико-механических свойств.
Термическая обработка является обязательной технологической операцией для стальных отливок.
Для стальных отливок обычно проводят термообработку. Могут проводить различные виды термообработки (для данной отливки и марки стали - нормализацию). Это охлаждение на воздухе с температур 800-850 градусов. Применяют для улучшения микроструктуры, уменьшения внутренних напряжений, повышения механических свойств.
Список используемой литературы
1. Титов Н.Д., Степанов Ю.А. Технология литейного производства. М., «Машиностроение», 1974, 472 с.
2. Могилев В.К., Лев О.И. Справочник литейщика: Справочник для профессионального обучения рабочих на производстве. – М.: Машиностроение, 1988. – 272 с.: ил.
3. Л.Я. Козлов, В.М. Колокольцев, К.Н. Вдовин, Э.Б. Тен,Л.Б. Долгополова, А.А. Филиппенков. Производство стальных отливок. М.,МИСИС,2003.-352 с
