5. Порядок выполнения работы
5.1 Ознакомиться с назначением и техническими данными выключателя ВВВ-10/320.
5,2. Познакомиться с конструкцией выключателя в следующей последовательности: рама выключателя, вакуумная дугогасительная камера, изоляционная конструкция, главный и вспомогательный валы, буферное устройство (рис, 5).
.5.8. Изучить конструкцию электромагнитного привода в такой последовательности: электромагниты включающий и отключающий, механизм свободного расцепления, устройство ручного включения, электрическая схема управления, блок-контакты и блок реле прямого действия.
5.4, Изучить схему дистанционного управления и сигнализации.
5.5. Произвести включение и отключение выключателя ключом управления, отключение от релейной защиты с автоматическим повторным включением и без него.
6. Контрольные вопросы.
6.1, Назовите характерные особенности выключателя ВВВ-10/320.
6.2. Объясните гашение дуги в вакуумном выключателе.
6.3. Для чего в приводе выключателя смонтированы промежуточные трансформаторы ТА1, ТА2, и TV? ' •
6.4. Каково назначение блокировочного реле в схеме дистанционного управления?
7. Объем отчета
7.1. Записать технические данные выключателя ВВВ-10/320.
7.2. Дать эскиз и краткое описание конструкции, выключателя, привода, механизма свободного расцепления.

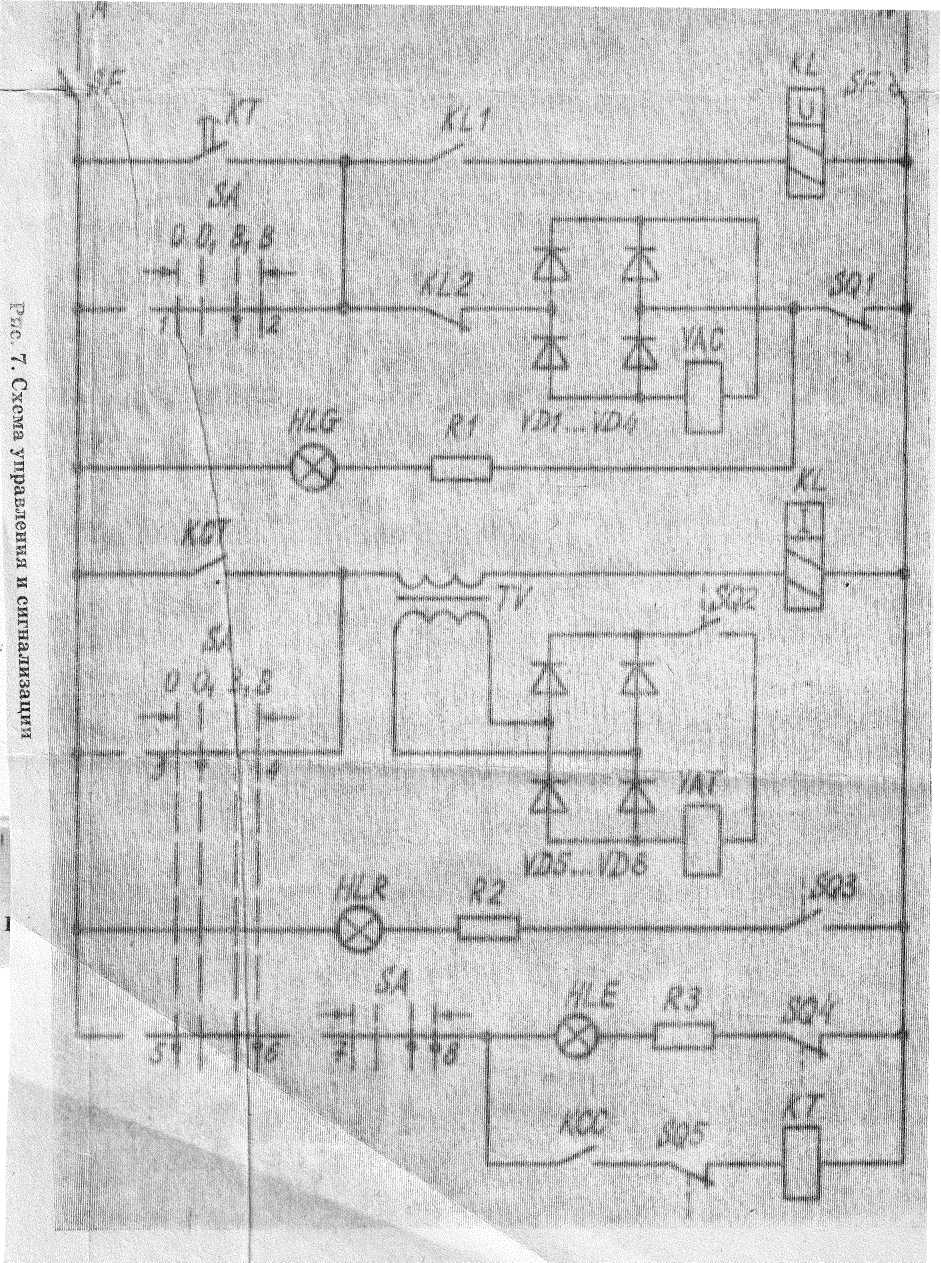

7.3.- Привести схему дистанционного управления и сигнализации (рис.7). . • . ;
7.4, Ответить на контрольные вопросы.
.
Литература ,
1. Будзко Ж, А,, Зуль Н. М. Электроснабжение сельского хозяйства, —М.: Агропромиздат, 1990, — 496 с.
2. Неклепаев Б.-Н., Крючков Ж Л, Электрическая часть электростанций и подстанций: Справочные материалы для курсового и дипломного проектирования. — М.: Энергоатомиздат, 1989. — 808 с.
3. Электрическая часть станций и подстанций. (Под 'ред. А. А. Васильева.'— М.: Энергия, 1980. — 608С.
