6. Контрольные вопросы

1. Какие функции выполняет привод выключателя?

6.2. Как гасится электрическая дуга в дугогасительной камере выключателя?

6.8, Почему в баках выключателя поддерживается определенный объем нефтяного масла?

6.4, Для чего нужны блок-контакты в приводе выключателя?

5. Зачем в цепи аварийной сигнализации включаются две пары контактов ключа управления?

6. Почему для включения выключателя подается косвенная команда, а для отключения — прямая?

6.7. Какие ключи применяются в схемах дистанционного управления выключателем?

6.8. Что нужно знать при выборе высоковольтного выключателя?

6. В отчет нужно включить

1. Назначение выключателя и привода.

2. Краткое описание устройства выключателя и привода.

7.3. Паспортные данные выключателя и привода,

7.4. Схему дистанционного управления и сигнализации.

7.5. Описание процесса гашения электрической дуги (см. (Л. 3. стр. 148)).

-

Лабораторная работа № 2

ВЫКЛЮЧАТЕЛЬ ВЫСОКОВОЛЬТНЫЙ ВАКУУМНЫЙ

ТИПА ВВВ — 10/320

Целью настоящей работы является изучение конструкции выключателя, электромагнитного привода, кинематики механизма свободного расцепления привода, схемы дистанционного управления и сигнализации.

1. Пояснение к работе

Выключатель ВВВ-10/320 предназначен для коммутации трехфазных электрических цепей напряжением до 10 кВ промышленной частоты, встраивается в комплектные распределительные устройства (КРУ, КРУН и др.). Выключатель быстродействующий, внутренней установки с электромагнитным приводом прямого действия, который обеспечивает многократное быстродействующее автоматическое повторное включение .(БАПВ) и дистанционное управление от релейных защит и цепей оперативного тока. В дан ной работе следует обратить. внимание на особенности конструкции выключателя привода и механизма свободного расцепления привода,

Технические данные выключателя

Наименование технического параметра	Величина
Номинальное напряжение, кВ Номинальный ток, А 820 Ток электродинамической стойкости, кА 10 Ток термической стойкости, кА 2 Номинальный ток включения, кА 2 Номинальный ток отключения, кА Минимальная бестоковая пауза БАПВ не более, с Время отключения выключателя с приводом» с 0,08 Ход контактов в камерах, мм Допустимое число включений в час 100	10 820 10 2 2 2 0,4 0,08 4 – 5 100

2. Конструкция выключателя

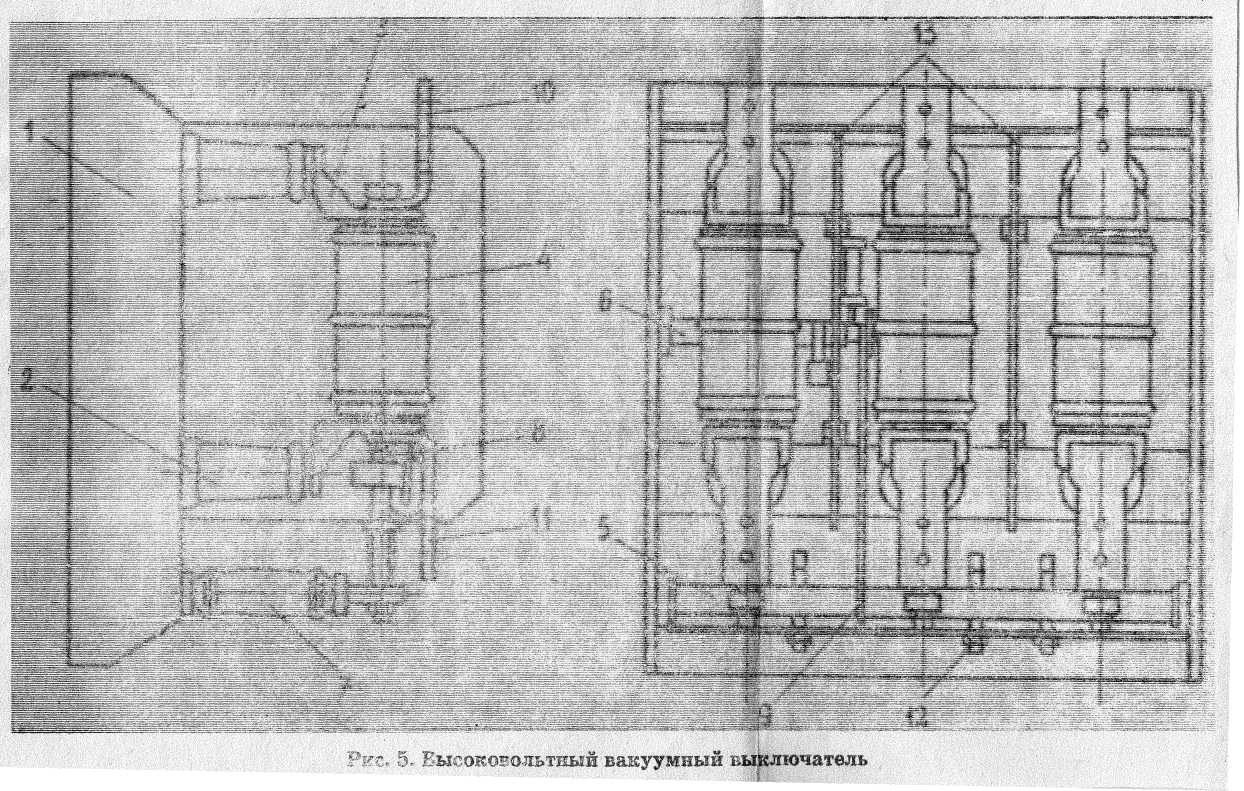

Конструкция выключателя ВВВ-10/320 .изучается на натурном образце и по рисунку методического указания, На раме (рис. 5) установлены три пары опорных изоляторов 2. С помощью кронштейнов 3 на изоляторах 2 закреплены вакуумные дугогасительные камеры 4, На раме закреплены опоры, в которых установлены валы — главный 5 и вспомогательный 6. На главном валу закреплены; три — изолятора 7, связанные узлами дожатия с выводами подвижных контактов 8 соответствующих вакуумных дугогасительных камер; три рычага, в которые упираются пружины, приводной рычаг, связанный через промежуточное звено 9. с приводным рычагом вспомогательного вала 6. На вспомогательном валу имеется рычаг, связанный тягой с приводом.

Выключатель также имеет: шины выводов 10, жестко соединенные с неподвижными контактами дугогасительных камер; шины с гибким токоотводом 11 от подвижных контактов 8 камер выключателя; подпружиненную тягу с регулируемым упором 12, который ограничивает перемещение приводного рычага главного вала (буферное устройство); межполюсные изоляционные перегородки 13 и болт заземления.

Узел дожатия полюса выключателя состоит из тяги, пружины дожатия, спецгайки и контргайки.

Коммутация высоковольтной цепи происходит в вакуумных дугогасителькых камерах.

Достоинства вакуумного выключателя:

исключительно быстрое восстановление электрической прочности контактного промежутка после гашения дуги;

небольшой ход контактов;

длительный срок службы без ремонта при частых операциях ;

малые габариты и масса,
