4. Схема управления и сигнализации

Схема управления и сигнализации масляного выключателя MB (рис. 4) обычно питается от аккумуляторных батарей или от мощной выпрямительной установки. Для дистанционного управления выключателем на щите установлен ключ управления SA.

Требуется запомнить, что при отключенном выключателе размыкающиеся блок-контакты SQ1 и SQ2 замкнуты, горит зеленая лампа HLG. Поворотом ключа SA в .положение «Включить» замыкаются контакты 1—2 ключа и подается питание на промежуточный контактор КM, установленный в .шкафу привода в цепи включающего электромагнита YAC. Контактор КМ срабатывает и замыкает цепь электромагнита YAC — выключатель включается.

Блок-контакты MB переключаются. При размыкании блок-контакта SQ1 разрывается цепь питания катушки КМ, контактор отключается и разрывает цепь электромагнита YAC. Гаснет зеленая лампа. Замыкающийся блок-контакт SQ2 замыкается и загорается красная лампа HLR. Необходимо знать, что контактор КМ в цепи включающего электромагнита установлен для того, чтобы не нагружать ключ, управления большим током, потребляемым этой катушкой, а также избежать прокладки кабелей большого сечения от щита управления до привода.

Для дистанционного отключения MB нужно повернуть ключ управления в положение «Отключить», при этом замыкаются контакты 3—4 ключа, и подается питание на отключающий электромагнит YAT — выключатель отключается.

Блокировочные контакты MB.снова .переключаются: замыкающийся контакт SQ2 размыкается, разрывая цепь электромагнита YAT — красная лампа HLR. гаснет; размыкающийся контакт SQ1 — замыкается, подготавливая цепь включения – загорается зеленая лампа HLG.

Блок-контакты выключателя, включенные в цепь электромагнита YAT и контактора КМ, автоматически разрывают цепь катушек после завершения операции, чем обеспечивается кратковременный импульс тока (включающий и отключающий электромагниты привода рассчитываются на кратковременное протекание тока).

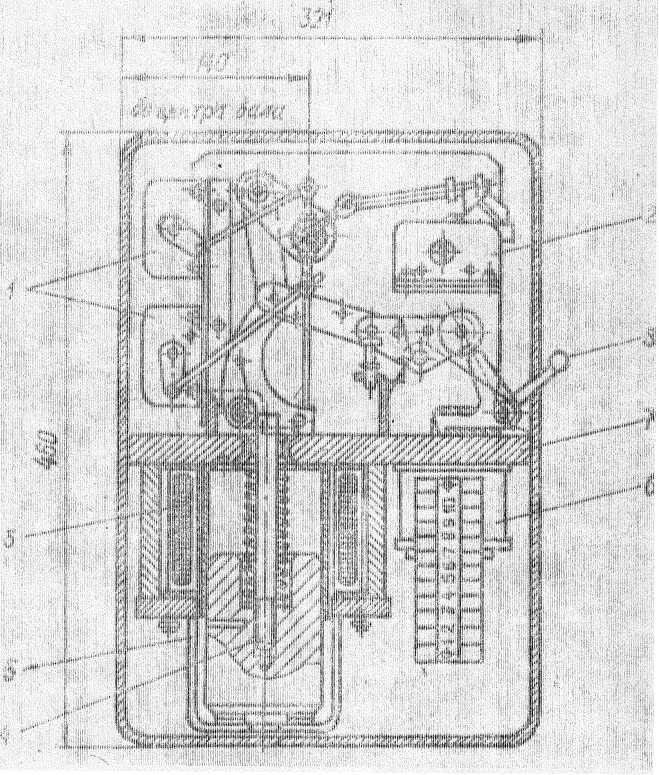

Рис. 3. Электромагнитный привод ПЭ-11

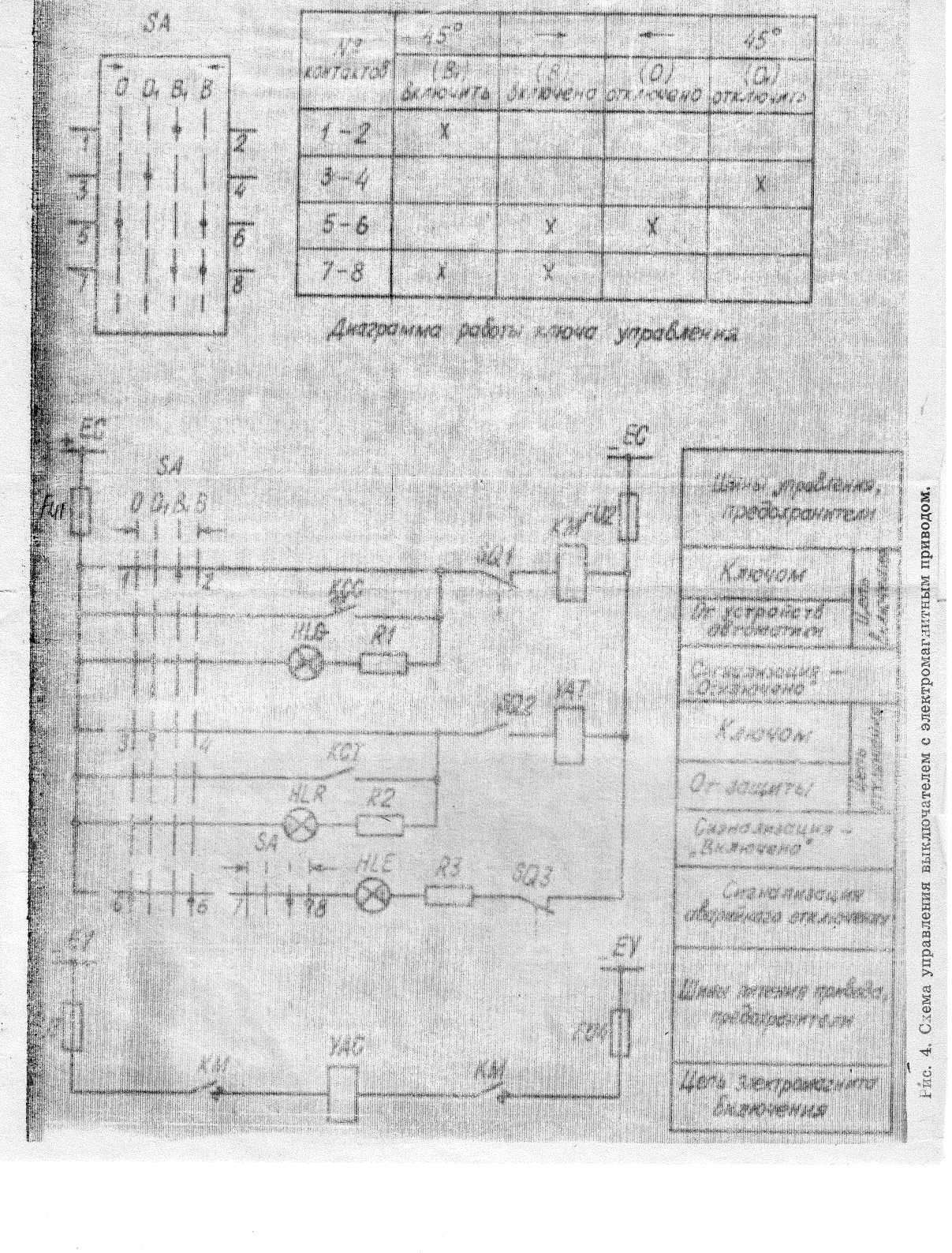

Рис. 4. Схема управления выключателем с электромагнитным приводом.

Кроме того, разрыв цепи катушек блок-контактами, а не контактами ключа или реле предотвращает оплавление последних.

При коротком замыкании в цепи ВЛ срабатывает реле защиты и своими контактами КСТ замыкает цепь отключающего электромагнита YAT — выключатель отключаетcя, при этом загорается желтая лампа HLE. Цепь пи-тонн я лампы проходит через блок-контакт SQ3 и через остающиеся замкнутыми контакты 5—6 и 7—8 ключа управления SA.

Ключ управления имеет четыре положения «Включитъ», «Включено», «Отключить», «Отключено» и четыре пары контактов, из которых две пары замыкаются кратковременно (в положении «Включить» и «Отключить»), а остальные остаются замкнутыми длительно (в положении «Включено» или «Отключено»).

5. Порядок выполнении работы

  1. Познакомьтесь с паспортными данными выключателя.

  2. Познакомьтесь с конструкцией выключателя, в которую входят следующие элементы: дугогасительная камера, изоляторы, подвижные и неподвижные контакты, приводной вал с рычагами, отключающие пружины, буферное устройство, токосъемное роликовое устройство и другие.

    1. Изучите процесс гашения электрической дуги в гасительной камере выключателя.

5.4. Познакомьтесь с конструкцией привода ПЭ-11, в которую входят следующие элементы; механизм свободного расцепления, механизмы включения и отключения выключателя, контакты привода,

5.5, Произведите включение и отключение выключателя ключом управления и от кнопок релейной автоматики,

5.8. Изучите схему управления и сигнализации.
