МЕТОДИЧЕСКИЕ УКАЗАНИЯ
к выполнению лабораторных работ №№ 1, 2 по дисциплине «Электроснабжение сельского хозяйства»
МАСЛЯНЫЙ ВЫКЛЮЧАТЕЛЬ ТИПА ВМП-10
Челябинск
1992
Лабораторная работа № 1
Масляный выключатель типа ВМП—10
Целью настоящей работы является изучение конструкции выключателя типа ВМП—10 и электромагнитного привода ПЭ-11, а также опробование схемы управления выключателя.
Пояснения к работе
Трехлолюсные масляные выключатели серия ВМП-10 предназначены для коммутации под нагрузкой электрических цепей трехфазного тока частотой 50 Гц с номинальным напряжением 10 кВ и применяются для внутренних электроустановок в отапливаемых и неотапливаемых помещениях. Нормальная работа выключателей обеспечивается при установке их на высоте не более 1000 м над уровнем моря и температуре среды от +35 до —40°С.
Следует запомнить, что выключатели выпускаются в двух исполнениях: ВМП-10 — для обычных стационарных распределительных устройств (камеры КСО) и ВМП-10к для комплектных малогабаритных распределительных устройств (КРУ). Для управления выключателями служат электромагнитные приводы постоянного тока типа ЭП-11 и пружинные приводы типа ПП-67, ПП-70.
При выполнении работы нужно обратить внимание на конструкцию выключателя и привода.
2. Конструкция выключателя

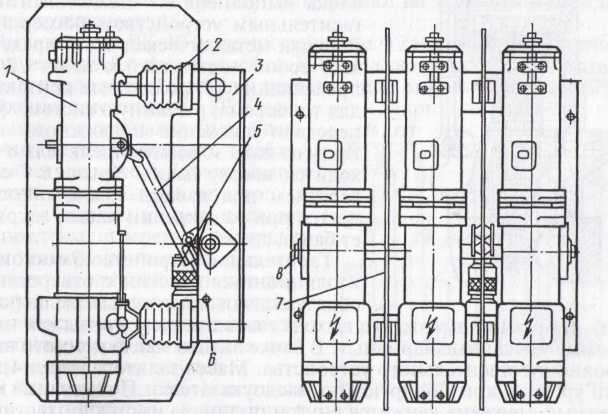

Рис. 1. Схема масляного малообъемного выключателя ВМП-10:
1 — полюс (бачок); 2— изолятор; 3 — рама; 4— изоляционная тяга; 5— отключающая пружина и буфер; 6— болт для заземления; 7— междуполюсная изоляционная перегородка; 8— главный вал выключателя
Полюсы выключателя смонтированы на общей сварной раме 3 (рис. 1), являющейся основанием выключателя. Внутри рамы расположены общий приводной вал 8 с рычагами, отключающие пружины, а также масляный демпфер. На лицевой стороне рамы укреплены опорные фарфоровые изоляторы 2, имеющие внутреннее эластичное механическое крепление арматуры.
111 Рис. 2. Схема бачка выключателя вмп-10:
1 — нижняя металлическая часть бачка; 2 и 11 — розеточный и подвижный контакты; 3 — гасительное устройство; 4 — средняя часть бачка из стеклопластика; 5 — роликовые контакты; 6 — маслоотделитель; 7 —крышка; 8 — рычажная система; 9 — вал; 10 —направляющая; 11 – верхний фланец; 12 – нижний фланец.
Каждый полюс выключателя (рис. 2) состоит из прочного влагостойкого изоляционного цилиндра 4 с заармированными металлическими фланцами (11 и 12) на концах. На верхнем фланце 2 укреплен корпус 3 из алюминиевого сплава.
Внутри корпуса расположены выпрямляющий механизм 4, подвижный контакт 5, роликовый токосъем 6 и маслоотделитель 8. Нижний фланец 7 закрывается крышкой 9, на которой расположен неподвижный розеточный контакт 10, а снаружи — пробка маслоспускного отверстия 11.
Для наблюдения за уровнем масла в выключателе служит маслоуказатель 12, Внутри цилиндра, над розеточным контактом, расположена дугогасительная камера 13. В нижней части камеры один над другим расположены поперечные дутьевые каналы, а в верхней — масленые «карманы». Дутьевые каналы имеют раздельные выходы, направленные вверх.
Такой способ гашения дуги, хорошо зарекомендовавший себя б течение многолетней эксплуатации, обеспечивает быстрое прерывание как предельных токов к.з,, так и :самых малых токов, На всем диапазоне токов гашение дуги происходят за 0,015—0,025 с. Размыкающиеся контакты выключателей снабжены тугоплавкими наконечниками, что значительно повышает их дугостойкость и увеличивает срок службы выключателей между ревизиями,
При роботе с выключателем необходимо выполнять все требования по технике безопасности.
3. Конструкция привода пэ-11
Необходимо запомнить, что привод ПЭ-11 предназначен для включения выключателя, отключения и удерживания его во включенном состоянии. Привод (рис. 3) выполняется для внутренней и наружной установки. Механизм привода расположен в верхней части, в сварном корпусе, на котором также расположены блок-контакты 1 и 2. Включающий электромагнит состоит из катушки 3, подвижного сердечника со штоком 4 и магнитопровода 5. Последний образован нижней плитой корпуса механизма, штампованной П-образной скобой и плитой нижнего основания. В нижнем основании установлены резиновые прокладки, которые служат буфером сердечнику, падающему после завершения процесса включения. В этом же основании сделаны вырезы для установки рычага ручного включения.
Отключающий электромагнит 6 укреплен на средней плите корпуса механизма 7. Для ручного отключения используется рукоятка 8.
Следует помнить, что к приводу подведено напряжение 220 В постоянного тока и что он механически соединен посредством тяги с выключателем
.
