Точки привязки.
Точки привязки задаются переменными. При этом вертикальным и горизонтальным линиям в качестве параметров задаются зарезервированные имена переменных. В дальнейшем система определяет точку пересечения таких линий как точку привязки фрагмента. Точек привязки может быть несколько. Фрагменты могут быть поворачиваемыми при вставке в сборку или неповорачиваемыми, а также привязываться одной точкой или несколькими. При создании точек привязки необходимо руководствоваться определёнными правилами, которые рекомендуется соблюдать в дальнейшем при создании любого чертежа, либо пользоваться готовыми шаблонами. Для создания точек привязки система использует зарезервированные переменные x1, y1; x2, y2…x9, y9 – это координаты линий построения, заданные переменными. Точка привязки должна быть пересечением двух линий построения - горизонтальной и вертикальной прямых, остальные линии чертежа должны быть созданы относительно этих двух линий. Зарезервированные переменные можно создать двумя способами. Основной способ заключается в задании параметров линий построения, при этом переменная должна быть помечена как внешняя, что является обязательным условием при привязке фрагмента в этих точках. |
Создайте новый документ с помощью команды FNew:
|
<F> <N> |
“Файл | Новый” |
Постройте
пересекающиеся линии построения,
используя команду Line
и опцию
.
Не указывая
мышью положения пересекающихся прямых,
вызовете свойства создаваемых прямых
выбором опции
в автоменю или с клавиатуры клавишей
<P>
(рисунок 6). Таким
образом перопределить положение
пересекающихся линий можно и Редактором
переменных

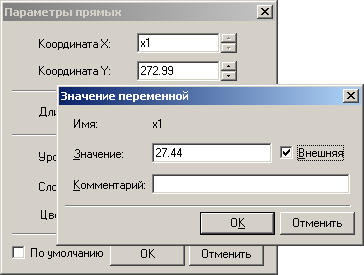

Рисунок 6 – Задание параметров прямых.
Второй способ – используя
специальную опцию
|
||||
В зависимости от назначения фрагмента можно создать от 0 до 9 точек привязки. Обычно у фрагмента бывают одна точка привязки или две. Первая точка, как правило, задает положение фрагмента на чертеже, вторая - ориентацию или размер, либо и то, и другое. Методика привязки фрагментов, на основе точек привязки будет рассмотрена в разделе создания сборки. Т.о. положение фрагмента, созданного по линиям построения, откладываемым от линий с координатами xn, yn будет зависеть от них и при изменении координат (переменных) начальных линий построения, будет изменятся положение фрагмента относительно листа. |
