Просмотр / слайд

Основные положения

Просмотр. это файл векторного (T-FLEX CAD Metafile) или растрового (Windows BMP) формата, сохраняемый в составе файла документа. Он предназначен для быстрого вывода изображения чертежа в окно предварительного просмотра команды.O: Открыть документ., а также при вставке фрагмента, картинки или 3D изображения.

Слайд. Слайд представляет собой растровую картинку формата Windows BMP размером 64 на 64 пикселя, сохраняемую в составе файла чертежа. Слайд предназначен для формирования меню, состоящего из файлов чертежей в некоторых окнах (например, в окне содержимого библиотеки чертежей или в специальном окне при вставке фрагмента). А также для предварительного просмотра изображения чертежа при открытии файла или его вставке в качестве фрагмента, картинки или 3D изображения в том случае, если в чертеже отсутствует просмотр.

О наличии просмотра или слайда в файле чертежа, можно узнать только у тех документов, которые занесены в окно.Меню документов., выбрав пункт.Свойства. из контекстного меню, вызванного по правой клавише мыши.

Режим автоматического создания просмотра и слайда можно также задать в команде.ST: Задать параметры документа. на закладке.Просмотр.. Создание просмотра /слайда

Для создания просмотра или слайда существует команда «PV: Сохранить просмотр.. Вызов команды осуществляется одним из следующих способов

Клавиатура	Текстовое меню	Пиктограмма
<PV>	«Сервис|Специальные данные|Просмотр»

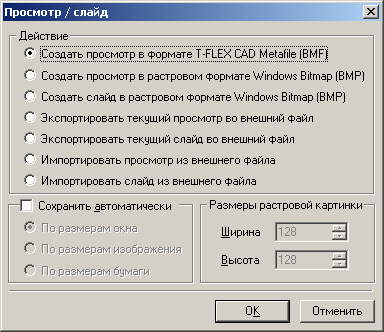

После вызова команды на экране появляется окно диалога (рис. 39).

Рис. 39 – Окно создания/просмотра слайда.

Данное окно диалога предназначено для создания просмотра, создания слайда, импорта просмотра или слайда из внешнего файла и экспорта просмотра или слайда во внешний файл. Действие, которое выполняет команда, задается в окне диалога (параметр "Действие"). В зависимости от выбранного действия и других параметров, команда может сразу после нажатия [OK] завершить свою работу, а может потребовать выполнение дополнительных действий.

Просмотр или слайд, находящиеся во внешних файлах, можно отредактировать при помощи программы «Графический редактор Paint»..

Сохранять автоматически. Этот параметр действует только при создании просмотра или слайда. В случае задания этого параметра система однократно сохраняет слайд или просмотр. Сохранение происходит автоматически по изображению документа на момент вызова описываемой команды, дополнительных действий, в том числе и сохранения файла, в этом случае не потребуется. Данный параметр может принимать значения.По размерам окна.,.По размерам изображения., или .По размерам бумаги..

Если данный параметр не устанавливать, то просмотр или слайд нужно задавать вручную, посредством выбора определенного участка чертежа.

В случае если просмотр создается в формате T-FLEX CAD Metafile, то выбор осуществляется при помощи прямоугольной области. Для этого необходимо подвести курсор к одному из предполагаемых углов прямоугольника и нажать, затем подвести курсор к другому углу и снова нажать. Область чертежа, попавшая в заданный прямоугольник, будет сохранена в качестве просмотра.

В случае если просмотр или слайд создаются в формате Windows BMP, то выбор осуществляется при помощи динамически перемещаемой прямоугольной области с заданными размерами. Для этого необходимо заключить нужную область чертежа в заданный пунктирный прямоугольник, именно эта область будет сохранена в качестве просмотра.

Следует отметить, что если в команде.ST: Задать параметры документа. на закладке .Просмотр., в полях параметров.Сохранить. установлены значения.Нет. или .Автоматически., то после подтверждения задания параметров описываемой команды, на экран выводится сообщение, что просмотр или слайд будет создаваться вручную. Это говорит о том, что установки команды.ST: Задать параметры документа. отключаются и вводятся в действие установки данной команды.

Размеры растровой картинки. Эти параметры, Ширина и Высота, учитываются только при создании просмотра в формате Windows BMP и задают размеры создаваемой картинки в пикселях.
