Начало работы, сохранение чертежа, окончание работы
При запуске системы на экране появляется окно диалога "Добро пожаловать" (рис. 8)
|
Рис 8.- Диалоговое окно при запуске системы. |
С помощью этого диалога можно:
1. Создать новый документ, прототип которого установлен по умолчанию в команде “SO: Задать установки системы” закладка “Файлы”. Для этого установите кнопку [Новый] (данная кнопка установлена по умолчанию) и нажмите [ОК], создастся документ с именем “Без имени 1”.
2. Создать новый документ на основе одного из файлов-прототипов, находящихся в установленной для прототипов папке, содержимое которой выводится в данное окно диалога в виде закладок и файлов хранящихся в ней. Данная папка устанавливается в команде “SO: Задать установки системы” закладка “Папки”. Все файлы-прототипы, используемые в T-FLEX CAD, хранятся в папке "Прототипы", которая находится в системной директории "Program", именно эта папка установлена по умолчанию.
Для создания документа с использованием файла-прототипа, дважды щелкните значёк, обозначающий необходимый файл-прототип, либо выберите его и нажмите [ОК].
3. Открыть документ при помощи стандартного диалога "Open" - кнопка [Открыть].
4. Открыть один из файлов, которые были открыты в предыдущих сеансах работы. кнопка [Предыдущие]. Количество предыдущих файлов можно задавать в команде «Настройки/Установки/ Разное».
5. Просмотреть краткую информацию о системе. кнопка [Информация].
Если установить параметр “Не показывать этот диалог в дальнейшем”, то при запуске системы будет автоматически создаваться новый документ с именем. Без имени 1”, прототип которого установлен по умолчанию. Отменить этот режим можно в команде “SО: Задать установки системы”, закладка "Разное".
Команда “FN: Создать новый чертеж” позволяет создать новый документ:
Клавиатура |
Текстовое меню |
Пиктограмма |
<FN>,<Ctrl><N> |
«Файл|Новый» |
|

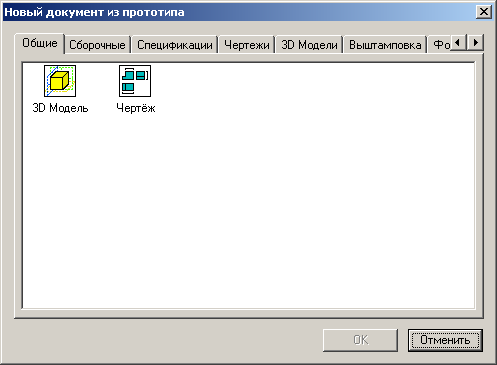

Команда “FP: Создать новый документ на основе файла прототипа. выводит на экран диалоговое окно, где можно выбрать файл прототип для создания нового документа.
Клавиатура |
Текстовое меню |
Пиктограмма |
<FР> |
«Файл|Новый из прототипа...» |
|
Команда “O: Открыть документ” позволяет открыть документ для редактирования при помощи стандартного диалога «Open».
Клавиатура |
Текстовое меню |
Пиктограмма |
<O>, <Ctrl><O> |
«Файл|Открыть…» |
|
Команда “S: Сохранить документ” сохраняет текущий документ.
Клавиатура |
Текстовое меню |
Пиктограмма |
<SA>, <Ctrl><S> |
«Файл|Сохранить» |
|
Команда ”SV: Сохранить документ с другим именем” позволяет сохранить текущий документ в новый файл с другим именем, не удаляя исходного документа.
Клавиатура |
Текстовое меню |
Пиктограмма |
<SV> |
«Файл|Сохранить как.» |
|
Команда “SL: Сохранить все документы” позволяет сохранить все, открытые на данный момент документы.
Клавиатура |
Текстовое меню |
Пиктограмма |
<SL> |
«Файл|Сохранить все» |
|
Команда “SY: Сохранить текущий документ как прототип для создания новых” позволяет сохранить текущий документ как прототип для создания новых документов.
Клавиатура |
Текстовое меню |
Пиктограмма |
<SY> |
«Файл|Сохранить как прототип» |
|
После вызова данной команды на экране появляется окно, где можно задать имя для файла-прототипа, установить папку (закладку), где этот файл будет хранится, либо создать новую папку, а также удалить ненужные файлы или папки.
Файлы прототипов хранятся в папке. Прототипы., которая находится в директории.Program. системы T-FLEX CAD. Содержимое именно этой папки выводится в данное окно диалога по умолчанию.
Установить папку для прототипов можно в командем “SO: Задать установки системы” на закладке "Папки".
Команда “PS: Показать свойства документа” позволяет просмотреть все характеристики текущего документа, а также ввести краткий комментарий.
Клавиатура |
Текстовое меню |
Пиктограмма |
<PS> |
«Файл|Свойства.» |
|
“Файл|Предыдущие файлы” данный пункт текстового меню выводит список файлов, которые открывались последними в предыдущих сеансах работы. Вы можете открыть один из этих файлов, выбрав его из списка. Количество пунктов меню предыдущих файлов можно задавать в команде
“Настройка|Установки|Разное”
Команда “FCL: Закрыть документ. закрывает текущий документ.
Клавиатура |
Текстовое меню |
Пиктограмма |
<FCL> |
«Файл|Закрыть» |
|
А также закрыть документ можно с помощью кнопки, которая находится в правом верхнем углу окна документа.
Команда «FI: Завершить работу с системой. завершает работу с T-FLEX CAD.
Клавиатура |
Текстовое меню |
Пиктограмма |
<FI>, <Alt><F4> |
«Файл|Выход» |
|
При этом если были произведены изменения документа, система запрашивает подтверждение о сохранении изменений.
