1.2 Описание лабораторной установки

Рис. 1 Схема лабораторной установки

Для оценки параметров, определяющих метеоусловия среды, применяются термометры, барометры, анемометры, актинометры и психрометры.

В лабораторной установке используются:

- психрометр (1) с психрометрической таблицей (2) (см. рис. 1) для измерения температуры и определения относительной влажности воздуха.

Психрометр состоит из двух термометров. Резервуар одного из них остается сухим и термометр показывает температуру воздуха. Резервуар другого окружен полоской ткани, конец которой опущен в воду. Вода, испаряясь с поверхности резервуара термометра, поглощает тепло, вследствие чего показания «влажного» термометра ниже показаний «сухого». По разности температур термометров с помощью психрометрической таблицы (2) определяется относительная влажность воздуха;

- анемометр чашечный (3) для измерения скорости движения воздуха от 1 до 20 м/с. Он состоит из крестовины с четырьмя полыми полушариями, установленной на вертикальной вращающейся оси, которая связана со счетчиком числа оборотов. Показания анемометра в единицу времени (число оборотов в секунду) переводят в значение скорости воздушного потока в метрах в секунду, используя тарировочный график 1 (рис. 2). При работе с анемометром необходим секундомер.

- барометр-анероид (4) для измерения атмосферного давления. Главная часть барометра – герметичная металлическая коробка, которая с помощью передаточного механизма соединена со стрелкой-указателем давления;

- тумблер (5) для включения установки;

- вращающееся колесо (6) для изменения скорости движения воздуха.

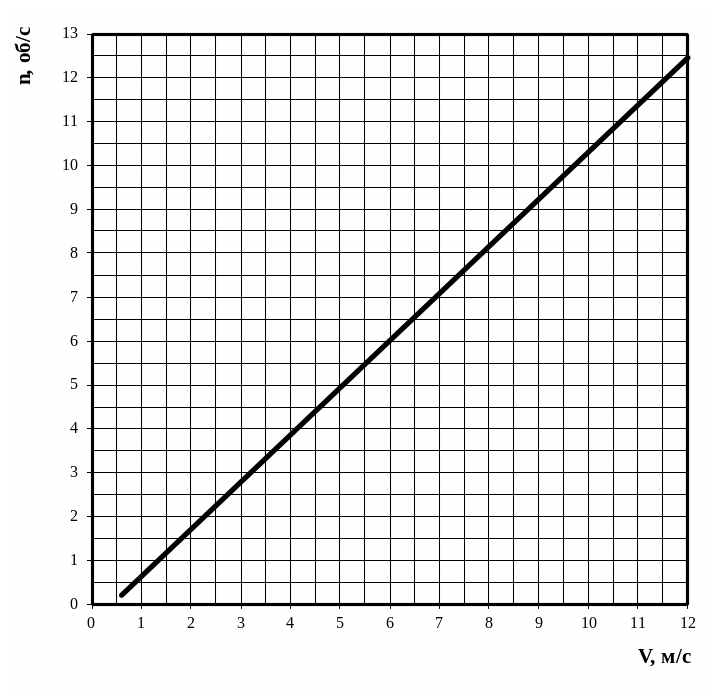

Рис. 2 График перевода показаний счетчика в показания скорости движения воздуха

2. Экспериментальная часть

Данная часть работы предполагает проведение измерений и расчетов, необходимых для критической оценки метеорологических условий в помещениях.

2.1.Порядок выполнения работы

Экспериментальная часть состоит из двух этапов:

• первый – определение параметров климата помещения при скорости движения воздуха V = 0;

• второй – определение параметров климата помещения при V 0.

1.Скорость V = 0 м/с.

а) с психрометра (1) снять показания «сухого» и «влажного» термометров – t_сух. и t_влаж;

б) по психрометрической таблице (2) (рис.1) определить значение относительной влажности R;

в) определить по табл. П.1 значения упругости водяных паров f_сух. и f_влаж соответственно для t_сух и t_влаж;

г) принимая во внимание, что 1 мм рт.ст. равен 1 г/м³, рассчитать абсолютную влажность по формуле:

(1)

где К - абсолютная влажность, г/м³; f_сух - максимальная влажность (упругость) в мм рт.ст. (табл. П.1) водяных паров при t_сух; R - относительная влажность, %;

д) по номограмме (рис. 3) определить t_эф

Полученные результаты занести в табл. П.3, сравнить с нормами (см. табл. П.5 и П.6) и сделать вывод.

2. Скорость V  0,м/с.

а) определить скорость движения воздуха с помощью анемометра (3), для чего необходимо снять показания (С₁) с анемометра и, затем, одновременно пустить секундомер и включить прибор (включение прибора осуществляется тумблером 5 на лабораторной установке); через 10-15 мин. одновременно остановить секундомер и снять показания (С₂) с анемометра; определить скорость движения воздуха в оборотах в секунду, разделив разность между (С₂) и (С₁) на время опыта в секундах.

По тарировочному графику (см. рис.2) внести поправку для перевода значения скорости в м/с.

б) снять показания с термометров психрометра 1;

Рис. 3 Номограмма для оценки метеорологических условий

в) выключить тумблер 5;

г) определить упругость водяных паров f_сух и f_влаж соответственно для t_сух и t_влаж по табл. П.1;

д) рассчитать абсолютную влажность по формуле

(2)

где α – психрометрический коэффициент (табл.П.2); B- барометрическое давление в мм рт.ст.;

е) рассчитать относительную влажность по формуле

(3)

ж) по номограмме (см. рис.3) определить эквивалентно-эффективную температуру t _экв-эф

Результаты измерений и расчетов занести в табл. П.4, сравнить с нормами (см. табл. П.5 и П.6) и сделать вывод.

Сравнить значения эффективной температуры (t_эф, V =0 м/с) и эквивалентной эффективной температуры (t _экв-эф V  0 м/с) и сделать вывод.

СОДЕРЖАНИЕ ОТЧЕТА

1. Цель работы.

2. Используемые приборы.

3. Расчетные формулы, таблицы в соответствии с порядком выполнения работы.

4. Выводы.

Контрольные вопросы

1. Понятие метеоусловий на производстве. Основные характеристики.

2. Принцип нормирования метеоусловий.

3. Приборы контроля параметров микроклимата.

4. Влияние метеоусловий на человека.

5. Принцип эквивалентно-эффективных температур.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. ГОСТ 12.1.005-88. Общие санитарно-гигиенические требования к воздуху рабочей зоны. – М.: Изд-во стандартов, 1989 г.

2. СанПиН 2.2.4.548-96. Гигиенические требования к микроклимату производственных помещений. – М.: Изд-во стандартов, 1998.

ПРИЛОЖЕНИЕ

Таблица П.1

Максимальное напряжение (упругость) водяных паров при

разных температурах (в мм рт.ст.).

Целые градусы	Десятые доли градусов
	0	1	2	3	4	5
8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34	8,04 8,61 9,21 9,84 10,52 11,23 11,99 12,79 13,63 14,53 15,48 16,48 17,54 18,65 19,83 21,07 22,38 23,76 25,21 26,74 28,35 30,04 31,82 33,70 35,66 37,73 39,90	8,10 8,67 9,27 9,91 10,59 11,30 12,06 12,87 13,72 14,62 15,58 16,58 17,64 18,76 19,95 21,20 22,51 23,90 25,36 26,90 28,51 30,22 32,01 33,89 35,86 37,94 40,12	8,16 8,73 9,33 9,98 10,66 11,38 12,14 12,95 13,81 14,72 15,67 16,87 17,75 18,88 20,07 21,32 22,65 24,04 25,51 27,06 28,68 30,39 32,19 34,08 36,07 38,16 40,34	8,21 8,79 9,40 10,04 10,73 11,45 12,22 13,04 13,90 14,81 15,77 16,79 17,86 19,00 20,19 21,45 22,78 24,18 25,66 27,21 28,85 30,57 32,38 34,28 36,27 38,37 40,57	8,47 8,84 9,46 10,11 10,80 11,53 12,30 13,12 13,99 14,90 15,87 16,89 17,97 19,11 20,32 21,58 22,92 24,33 25,81 27,37 29,02 30,74 32,56 34,47 36,48 38,58 40,80	8,32 8,90 9,52 10,18 10,87 11,60 12,38 13,20 14,08 15,00 15,97 17,00 18,08 19,23 20,44 21,71 23,06 24,47 25,96 27,54 29,18 30,92 32,93 34,67 36,68 38,80 41,02

Таблица П.2

Значения психрометрических коэффициентов

V, м/c		V, м/c	
0,13	0,0013	4,00	0,00067
0,16	0,0012	0,8	0,0008
0,2	0,0011	2,3	0,0007
0,3	0.0010	3,00	0,00069
0,4	0,0009

Таблица П.3
