3. Ориентировочный объём заданий.

• При домашней подготовке:

1. Найти в справочной литературе условное графическое обозначение микросхем, соответствующих элементам функциональной схемы (карта VI-2). Разобраться с принципами работы и выполняемыми функциями микросхем.

2. Рассмотреть полную таблицу операций, выполняемых типовым АЛУ К155ИП3.

3. Изучить Теоретически работу АЛУ и устройств управления (УУ) в процессорах, входящих в вычислительные устройства.

• При выполнении работы:

4. Написать программу в машинных кодах с использованием одной-двух операций (арифметических или логических). Записать программу (должна быть не больше 16 Х 4 бит) в ОЗУ. Выполнить программу на стенде, не пользуясь при выполнении дополнительно вводом данных через D10. Получить результат.

Пример задачи:

Найти сумму двух чисел 7(h) и 4(h) без учета переноса от предыдущей операции.

4. Получить задание у преподавателя и написать программу. Ввести данную программу в ОЗУ. При программировании команд пользоваться таблицей 2 для выбора функций АЛУ.

• При зачете:

1. Знать назначение всех узлов операционного блока.

2. Уметь работать со стендом и выполнять любые операции на исследуемом операционном блоке ЭВМ.

3. Провести демонстрацию выполнения программы, записанной в ОЗУ с подробным объяснением всех выполняемых команд.

Приложение №1

Кодировка серий ис используемая на территории бывшего ссср

Большинство заводов- изготовителей на территории бывшего СССР применяют следующую кодировку своих изделий: XX  X  X  XXX  XX  XX  X

Вариант применения: XX  X  X  XXX  XX  XX  X

• К - общего применения

• Э - экспортное исполнение

• Нет символа - специального применения Тип корпуса: XX  X  X  XXX  XX  XX  X

• M - металлокерамический

• Н - миниатюрный металлокерамический

• Р - пластмассовый DIP

• А,Ф - миниатюрный пластмассовый

• Б - бескорпусной

• Е - металлополимерный DIP Группа по конструктивно-технологическому исполнению: XX  X  X  XXX  XX  XX  X

• 1, 5, 6, 7 - полупроводниковые

• 1, 4, 8 - гибридные

• 3 - прочие (пленочные) Порядковый номер данной серии: XX  X  X  XXX  XX  XX  X

• Возможно обозначение двумя цифрами Функциональное назначение: XX  X  X  XXX  XX  XX  X

А - формирователи:

• АФ - специальной формы

• Б - устройства задержки:

• БМ - пассивные

• БП - прочие

• БР - активные

В - вычислительные устройства:

• ВГ - контроллеры

• ВЕ - микро-ЭВМ

• ВЖ - специальные вычислительные устройства

• ВИ - времязадающие

• ВП - прочее

Г - генераторы сигналов:

• ГЛ - линейно изменяющихся

• ГП - прочие (не sin; не спец. формы; не прямоуг.; не шума)

• ГФ - специальной формы

Е - питание

• ЕП - источники питания

• ЕУ - устройства управления источниками питания

И - цифровые устройства:

• ИЕ - счетчики

• ИП - прочие

К - коммутаторы и ключи:

• КН - напряжения

• КП - прочие

• КТ - коммутаторы и ключи тока

Н - наборы элементов:

• НК - комбинированные

• НТ - набор транзисторов

П - преобразователи сигналов:

• ПА - цифроаналоговые

• ПД - длительности

• ПП - прочие

• ПС - частоты

• ПЦ - цифровые делители частоты

Р - запоминающие устройства:

• РП - прочие (не ОЗУ; не ПЗУ; не ассоциативные; не на ЦМД)

• РР - ПЗУ с перепрограммированием

У - усилители:

• УД - операционные

• УИ - импульсные

• УК - широкополосные

• УЛ - считывания и воспроизведения

• УН - низкой частоты

• УП - прочие

• УР - промежуточной частоты

Ф

• ФП - фильтры

Х - многофункциональные устройства:

• ХА - аналоговые

• ХК - комбинироанные

• ХЛ - цифровые

• ХП - прочие

Порядковый номер разработки: XX  X  X  XXX  XX  XX  X

Возможно обозначение одной цифрой. Различия в электрических параметрах (А-Я): XX  X  X  XXX  XX  XX  X

Приложение №2

Микросхема представляет собой сдвоенный дешифратор-демультиплексор 2 на 4. Содержит 131 итнегральных элементов. Корпус К155ИД4 типа 238.16-1, КМ155ИД4 типа 201.16-5, КБ155ИД4-4 - бескорпусная.

Корпус ИМС К155ИД4 Корпус ИМС КМ155ИД4 Условное графическое обозначение ИМС К155ИД4 1 - информационный вход D; 2 - стробирующий вход S1; 3 - адресный вход B; 4 - выход D8; 5 - выход D4; 6 - выход D2; 7 - выход D1; 8 - общий; 9 - выход E1; 10 - выход E2; 11 - выход E4; 12 - выход E8; 13 - адресный вход A; 14 - стробирующий вход S2; 15 - информационный вход E; 16 - напряжение питания;

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Входной ток низкого уровня	не более -1,6 мА
5	Входной ток высокого уровня	не более 0,04 мА
6	Напряжение на антизвонном диоде	не менее -1,5 В
7	Ток потребления	не более 40 мА
8	Входной пробивной ток	не более 1 мА
9	Потребляемая статическая мощность (30 МГц)	не более 210 мВт

Зарубежные аналоги

SN74155N, SN74155J

Приложение №3

Микросхемы представляет собой четырехразрядный двоичный реверсивный счетчик. Содержит 276 интегральных элементов. Корпус К155ИЕ7 типа 238.16-2, КМ155ИД7 типа 201.16-6.

Корпус ИМС К155ИЕ7 Корпус ИМС КМ155ИЕ7

Условное графическое обозначение 1 - вход информационный D2; 2 - выход второго разряда Q2; 3 - выход первого разряда Q1; 4 - вход "обратный счет"; 5 - вход "прямой счет"; 6 - выход третьего разряда Q3; 7 - выход четвертого разряда Q4; 8 - общий; 9 - вход информационный D8; 10 - вход информационный D4; 11 - вход предварительной записи; 12 - выход "прямой перенос"; 13 - выход "обратный перенос"; 14 - вход установки "0" R; 15 - вход информационный D1; 16 - напряжение питания;

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня при Uп=4,75 В	не более 0,4 В
3	Выходное напряжение высокого уровня при Uп=4,75 В	не менее 2,4 В
4	Напряжение на антизвонном диоде при Uп=4,75 В	не менее -1,5 В
5	Помехоустойчивость	не менее 0,4 В
6	Входной ток низкого уровня	не более 1,6 мА
7	Входной ток высокого уровня	не более 0,04 мА
8	Входной пробивной ток	не более 1 мА
9	Ток короткого замыкания	-18...-65 мА
10	Ток потребления	не более 102 мА
11	Потребляемая статическая мощность	не более 535 мВт
12	Время задержки выключения от входа "уст.0" до выхода Q	не более 35 нс
13	Время задержки выключения от входа предварительной записи до выхода Q	не более 40 нс
14	Время задержки включения от входа предварительной записи до выхода Q	не более 40 нс
15	Время задержки выключения от входа "прямой счет" до выхода "прямой перенос"	не более 26 нс
16	Время задержки включения от входа "прямой счет" до выхода "прямой перенос"	не более 24 нс
17	Время задержки включения от входа "обратный счет" до выхода Q	не более 47 нс
18	Время задержки выключения от входа "обратный счет" до выхода Q	не более 38 нс
19	Коэффициент разветвления по выходу	10
20	Максимальная длительность фронта (среза) входного импульса	не более 150 нс

Зарубежные аналоги

SN74193N, SN74193J

Приложение №4

Микросхемы представляют собой четырехразрядный (двоичный) полный сумматор. Содержат 781 интегральный элемент. Корпус К155ИМ3 типа 238.16-2, масса не более 2 г., КМ155ИМ3 типа 201.16-6, масса не более 2,5 г.

Корпус ИМС К155ИМ3 Корпус ИМС КМ155ИМ3

Условное графическое обозначение 1 - вход слагаемого А4; 2 - выход суммы S3; 3 - вход слагаемого А3; 4 - вход слагаемого В3; 5 - напряжение питания; 6 - выход суммы S2; 7 - вход слагаемого В2; 8 - вход слагаемого А3; 9 - выход суммы S1; 10 - вход слагаемого А1; 11 - вход слагаемого В1; 12 - общий; 13 - вход переноса P0; 14 - выход переноса четвкртого разряда P4; 15 - выход суммы S4; 16 - вход слагаемого В4; Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Помехоустойчивость	не менее 0,4 В
5	Напряжение на антизвонном диоде	не менее -1,5 В
6	Входной пробивной ток	не более 1 мА
7	Ток короткого замыкания	-18...-55 мА
8	Ток потребления	не более 128 мА
9	Потребляемая статическая мощность	не более 670 мВт
10	Время задержки распространения при включении от вывода 13 до 15	не более 55 нс
11	Время задержки распространения при выключении от вывода 13 до 15	не более 55 нс
12	Время задержки распространения по цепи суммы	не более 37,5 нс
13	Время задержки распространения по цепи переноса	не более 40 нс

Зарубежные аналоги

SN7483N, SN7483J

Приложение №5

Микросхема представляет собой арифметико-логическое устройство (АЛУ). Корпус К155ИП3 типа 201.14-1, масса не более 1 г.

Корпус ИМС К155ИП3

Условное графическое обозначение 1 - информационный вход младшего разряда B0; 2 - информационный вход младшего разряда A0; 3,4,5,6 - вход "выбор функции" (S3,S2,S1,S0); 7 - вход "перенос" CD; 8 - вход "режим работы" (M); 9 - выход "образование функции" младшего разряда (F0); 10,11 - выход "образование функции" (F1,F2); 12 - общий; 13 - выход "образование функции" старшего разряда (F3); 14 - выход "сравнения" (K); 15 - выход "распространения переноса" (P); 16 - выход "перенос" (C4); 17 - выход "образование переноса" (G); 18,19 - информационные входы старшего разряда (B3,A3); 22,23 - информационные входы (B1,A1); 24 - напряжение питания;

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Входной ток низкого уровня     по выводам 3-6     по выводам 1,2,18-23     по выводу 8     по выводу 7	не более -6,4 мА не более -4,8 мА не более -1,6 мА не более -8 мА
5	Входной ток высокого уровня     по выводам 3-6     по выводам 1,2,18-23     по выводу 8     по выводу 7	не более 0,16 мА не более 0,12 мА не более 0,04 мА не более 0,2 мА
6	Ток потребления     при низком уровне выходного напряжения     при высоком уровне выходного напряжения	не более 150 мА не более 140 мА
7	Потребляемая мощность	не более 788 мВт

Зарубежные аналоги

SN74181N

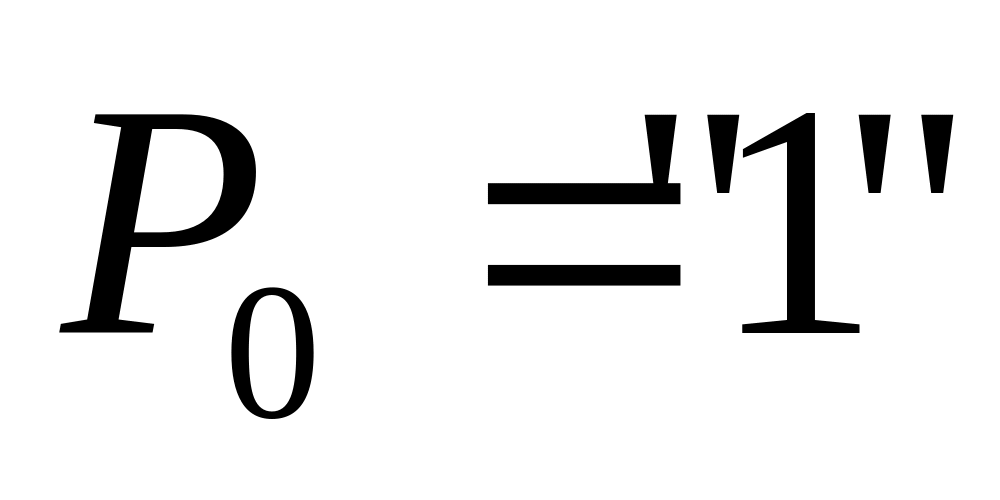

Микросхема К155ИП3 – четырёхразрядное, скоростное АЛУ. Оно может работать в двух режимах, выполняя либо 16 логических, либо 16 арифметических операций. Для получения максимального быстродействия при обработке длинных цифровых слов в схеме АЛУ присутствует внутренняя СУП.

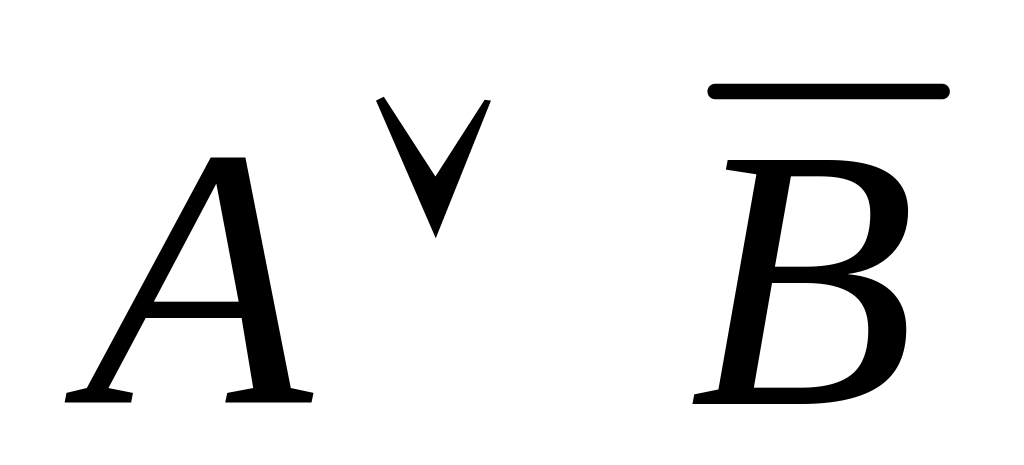

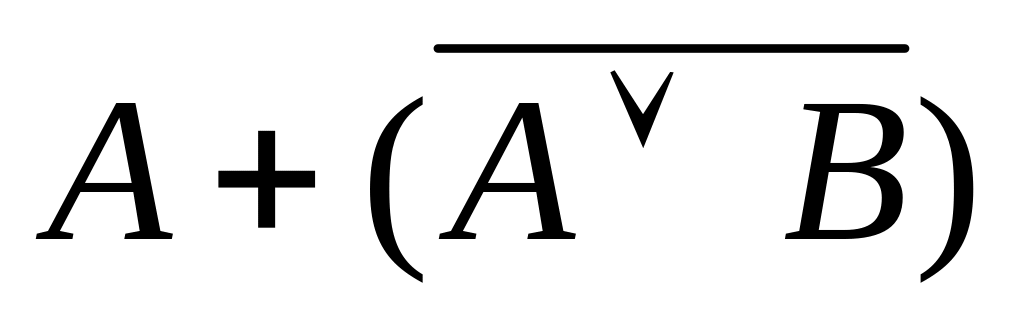

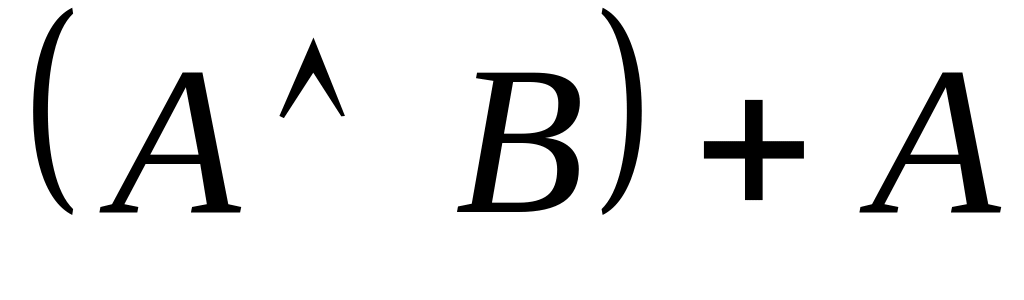

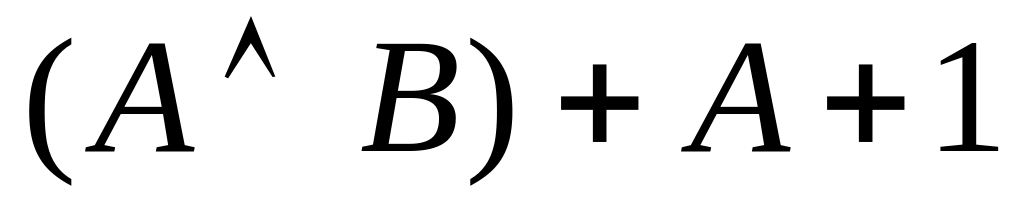

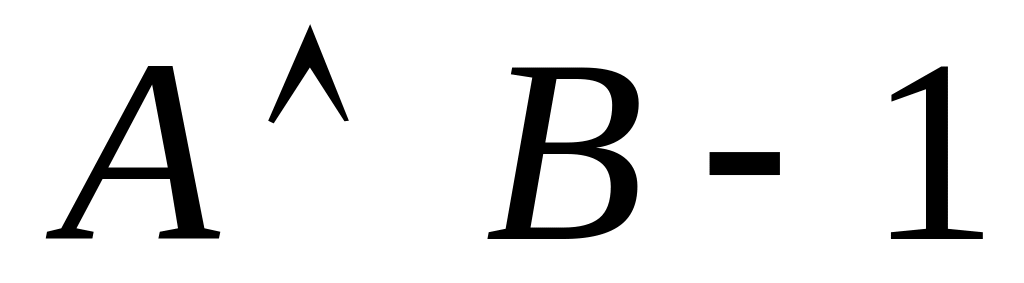

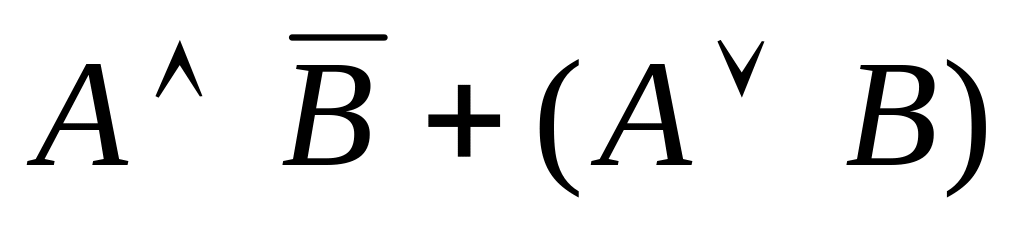

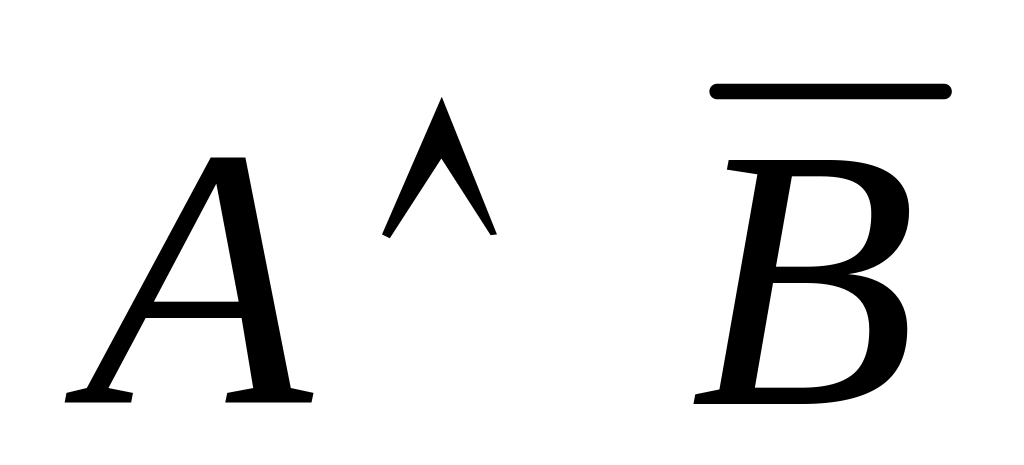

Таблица Выбор функций АЛУ ИП3 при высоких активных уровнях

Выбор функции				Выходные данные

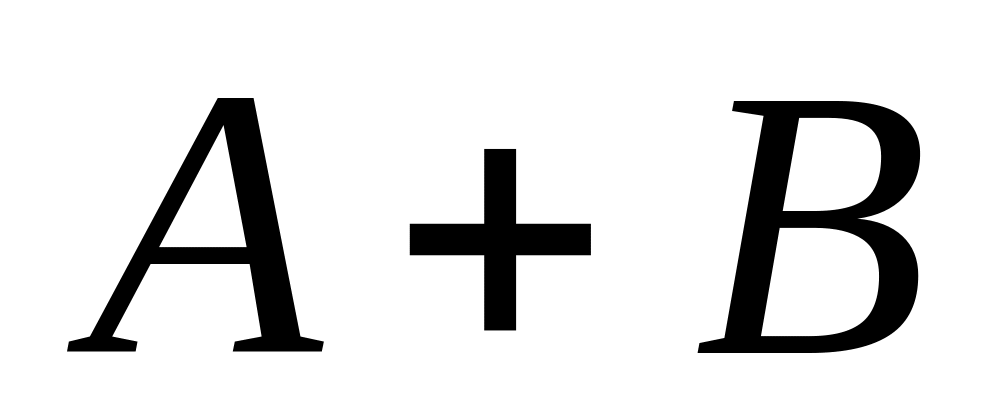

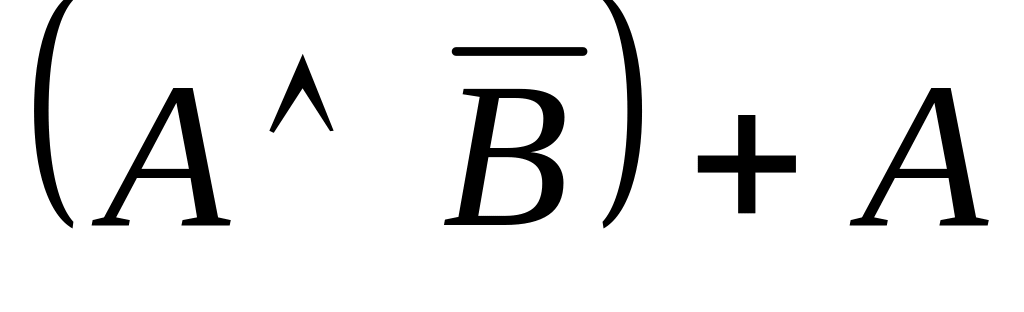

S3	S2	S1	S0	Логические функции (M=”1”)	Арифметические операции (M=”0”)
					Без переноса ( )	С переносом ( )
H	H	H	H		A	A+1
H	H	H	B
H	H	B	H
H	H	B	B	0	-1	0
H	B	H	H
H	B	H	B
H	B	B	H
H	B	B	B
B	H	H	H
B	H	H	B
B	H	B	H	B
B	H	B	B
B	B	H	H	1
B	B	H	B
B	B	B	H
B	B	B	B	A	A-1	A

Таблица Выбор функций АЛУ ИП3 при низких активных уровнях

Выбор функции				Выходные данные
S3	S2	S1	S0	Логические функции (M=”1”)	Арифметические операции (M=”0”)
					Без переноса ( )	С переносом ( )
H	H	H	H			A
H	H	H	B
H	H	B	H
H	H	B	B	1	-1	0
H	B	H	H
H	B	H	B
H	B	B	H
H	B	B	B
B	H	H	H
B	H	H	B
B	H	B	H	B
B	H	B	B
B	B	H	H	0
B	B	H	B
B	B	B	H
B	B	B	B	A	A	A+1

Приложение №6

Микросхема представляет собой четырехразрядный универсальный сдвиговый регистр. Корпус К155ИР1 типа 201.14-1, масса не более 1 г, КМ155ИР1 типа 201.14-8, масса не более 2,2 г.

Корпус ИМС К155ИР1 Корпус ИМС КМ155ИР1

У словное графическое обозначение 1 - информационный вход V1; 2 - вход первого разряда D1; 3 - вход второго разряда D2; 4 - вход третьего разряда D3; 5 - вход четвертого разряда D4; 6 - вход выбора режима V2; 7 - общий; 8 - вход синхранизации C2; 9 - вход синхранизации C1; 10 - выход четвертого разряда; 11 - выход третьего разряда; 12 - выход второго разряда; 13 - выход первого разряда; 14 - напряжение питания;

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Входной ток низкого уровня     по выводам 1-5,8,9     по выводу 6	не более -1,6 мА не более -3,2 мА
5	Входной ток высокого уровня     по выводам 1-5,8,9     по выводу 6	не более 0,04 мА не более 0,08 мА
6	Ток короткого замыкания	-18...-57 мА
7	Ток потребления	не более 82 мА
8	Потребляемая мощность	не более 430 мВт

Зарубежные аналоги

SN7495N, SN7495J

Приложение №7

Микросхема представляет собой три логических элемента 3И-НЕ. Корпус К155ЛА4 типа 201.14-1, масса не более 1 г и у КМ155ЛА4 типа 201.14-8, масса не более 2,2 г.

К орпус ИМС К155ЛА4 Корпус ИМС КМ155ЛА4

Условное графическое обозначение 1,2,13,3,4,5,9,10,11 - входы X1-X9; 6 - выход Y3; 7 - общий; 8 - выход Y2; 12 - выход Y1; 14 - напряжение питания;

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Напряжение на антизвонном диоде	не менее -1,5 В
5	Входной ток низкого уровня	не более -1,6 мА
6	Входной ток высокого уровня	не более 0,04 мА
7	Входной пробивной ток	не более 1 мА
8	Ток короткого замыкания	-18...-55 мА
9	Ток потребления при низком уровне выходного напряжения	не более 16,5 мА
10	Ток потребления при высоком уровне выходного напряжения	не более 6 мА
11	Потребляемая статическая мощность на один логический элемент	не более 19,7 мВт
12	Время задержки распространения при включении	не более 15 нс
13	Время задержки распространения при выключении	не более 22 нс

Зарубежные аналоги

SN7410N, SN7410J

Приложение №8

Микросхема представляет собой электрически программируемое посредством пережигания плавких перемычек постоянное запоминающее устройство (ППЗУ) емкостью 256 бит (32x8). В исходном состоянии по всем адресам и разрядам записан логический ноль. Корпус К155РЕ3 типа 238.16-2, масса не более 2 г.

К орпус ИМС К155РЕ3

Условное графическое обозначение 1 - выход B1; 2 - выход B2; 3 - выход B3; 4 - выход B4; 5 - выход B5; 6 - выход B6; 7 - выход B7; 8 - общий; 9 - выход B8; 10 - вход адресный A0; 11 - вход адресный A1; 12 - вход адресный A2; 13 - вход адресный A3; 14 - вход адресный A4; 15 - вход разрешения выборки PB; 16 - напряжение питания;

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,5 В
3	Напряжение на антизвонном диоде	не менее -1,5 В
4	Входной ток низкого уровня	не более -1 мА
5	Входной ток высокого уровня     по выводам 10-14     по выводу 15	не более 0,04 мА не более 0,08 мА
6	Выходной ток высокого уровня	не более 0,1 мА
7	Ток утечки на входе	не более 1 мА
8	Ток потребления	не более 110 мА
9	Потребляемая статическая мощность	не более 550 мВт
10	Время выборки разрешения при включении	не более 50 нс
11	Время выборки разрешения при выключении	не более 50 нс
12	Время выборки адреса при включении	не более 65 нс
12	Время выборки адреса при выключении	не более 65 нс

Зарубежные аналоги

S8223

Приложение №9

Микросхема представляет собой ОЗУ на 64 бит (16x4) с произвольной выборкой. Корпус К155РУ2 типа 238.16-2, масса не более 2,5 г и у КМ155РУ2 типа 201.16-5, масса не более 2,5 г.

К орпус ИМС К155РУ2 Корпус ИМС КМ155РУ2

У словное графическое обозначение 1 - вход адреса А1; 2 - вход разрешения выборки PB; 3 - вход разрешения записи; 4 - вход данных D1; 5 - выход Q1; 6 - вход данных D2; 7 - выход Q2; 8 - общий; 9 - выход Q3; 10 - вход данных D3; 11 - выход Q4; 12 - вход данных D4; 13 - вход адреса А4; 14 - вход адреса А3; 15 - вход адреса А2; 16 - напряжение питания;

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение в режимах хранения и считывания	не более 0,4 В
3	Напряжение на антизвонном диоде	не менее -1,5 В
4	Входной ток низкого уровня	не более -1,6 мА
5	Выходной ток высокого	не более 0,04 мА
6	Выходной ток высокого уровня в режимах выборки и хранения	не более 20 мкА
7	Ток потребления	не более 105 мА
8	Потребляемая статическая мощность на один бит	не более 8,6 мВт
9	Время восстановления после записи	не более 70 нс

Зарубежные аналоги

SN7489N, SN7489J

Приложение №10

Микросхема представляет собой два независимых D-триггера, срабатывающих по положительному фронту тактового сигнала. Корпус К155ТМ2 типа 201.14-2, масса не более 1 г и у КМ155ТМ2 типа 201.14-8, масса не более 2,2 г.

К орпус ИМС К155ТМ2 Корпус ИМС КМ155ТМ2

У словное графическое обозначение 1 - инверсный вход установки "0" R1; 2 - вход D1; 3 - вход синхронизации C1; 4 - инверсный вход установки "1" S1; 5 - выход Q1; 6 - выход инверсный Q1; 7 - общий; 8 - выход инверсный Q2; 9 - вход Q2; 10 - инверсный вход установки "1" S2; 11 - вход синхронизации C2; 12 - вход D2; 13 - инверсный вход установки "0" R2; 14 - напряжение питания; Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Напряжение на антизвонном диоде	не менее -1,5 В
5	Входной ток низкого уровня     по входам 2,4,10,12     по входам 1,3,11,13	не более -1,6 мА не более -3,2 мА
6	Входной ток высокого уровня     по входам 2,12     по входам 4,3,11,10	не более 0,04 мА не более 0,08 мА
7	Входной пробивной ток	не более 1 мА
8	Ток короткого замыкания	-18...-55 мА
9	Ток потребления	не более 30 мА
10	Потребляемая статическая мощность на один триггер	не более 78,75 мВт
11	Время задержки распространения при включении	не более 40 нс
12	Время задержки распространения при выключении	не более 25 нс
13	Тактовая частота	не более 15 мГц

Зарубежные аналоги: SN7474N, SN7474J

Приложение №11

Микросхема представляет собой четыре D-триггера. Корпус К155ТМ5 типа 201.14-2, масса не более 1 г и у КМ155ТМ5 типа 201.14-8, масса не более 2,2 г.

К орпус ИМС К155ТМ5 Корпус ИМС КМ155ТМ5 У словное графическое обозначение 1 - вход D1; 2 - вход D2; 3 - вход синхронизации C3,C4; 4 - напряжение питания; 5 - вход D3; 6 - вход D4; 7,10 - свободные; 8 - выход D; 9 - выход C; 11 - общий; 12 - вход синхронизации C1,C2; 13 - выход B; 14 - выход A;

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Напряжение на антизвонном диоде	не менее -1,5 В
5	Входной ток низкого уровня     по входам 1,2,5,6     по входам 3,12	не более -3,2 мА не более -6,4 мА
6	Входной ток высокого уровня     по входам 1,2,5,6     по входам 3,12	не более 0,08 мА не более 0,16 мА
7	Входной пробивной ток	не более 1 мА
8	Ток короткого замыкания	-18...-57 мА
9	Ток потребления	не более 53 мА

Зарубежные аналоги

SN7477N, SN7477J

Приложение №12

Микросхема представляет собой селектор-мультиплексор на восемь каналов. Корпус К155КП5 типа 201.14-1, масса не более 1 г и у КМ155КП5 типа 201.14-8, масса не более 2,2 г.

К орпус ИМС К155КП5 Корпус ИМС КМ155КП5

У словное графическое обозначение 1 - вход X5; 2 - вход X4; 3 - вход X3; 4 - вход X2; 5 - вход X1; 6 - выход Y; 7 - общий; 8 - вход X11; 9 - вход X10; 10 - вход X9; 11 - вход X8; 12 - вход X7; 13 - вход X6; 14 - напряжение питания;

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Входной ток низкого уровня	не более -1,6 мА
5	Входной ток высокого уровня	не более 0,04 мА
6	Ток потребления	не более 43 мА
7	Потребляемая статическая мощность	не более 226 мВт

Зарубежные аналоги

SN74152N, SN74152J

Приложение №13

Микросхема представляет собой четыре логических элемента 2ИЛИ-НЕ. Корпус К155ЛЕ1 типа 201.14-1, масса не более 1 г и у КМ155ЛЕ1 типа 201.14-8, масса не более 2,2 г.

К орпус ИМС К155ЛЕ1 Корпус ИМС КМ155ЛЕ1

Условное графическое обозначение 1,4,10,13 - выходы; 2,3,5,8,9,11,12 - входы; 7 - общий; 14 - напряжение питания;

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Входной ток низкого уровня	не более -1,6 мА
5	Входной ток высокого уровня	не более 0,04 мА
6	Входной пробивной ток	не более 1 мА
7	Ток потребления при низком уровне выходного напряжения	не более 27 мА
8	Ток потребления при высоком уровне выходного напряжения	не более 16 мА
9	Потребляемая статическая мощность на один логический элемент при низком уровне выходного напряжения	не более 36 мВт
10	Потребляемая статическая мощность на один логический элемент при высоком уровне выходного напряжения	не более 21 мВт

Зарубежные аналоги

SN7402N, SN7402J

Приложение №14

Микросхема представляет собой четыре логических элемента 2ИЛИ. Корпус К155ЛЛ1 типа 201.14-1, масса не более 1 г и у КМ155ЛЛ1 типа 201.14-8, масса не более 2,2 г.

К орпус ИМС К155ЛЛ1 Корпус ИМС КМ155ЛЛ1 У словное графическое обозначение 1,2,4,5,9,10,12,13 - входы; 3,6,8,11 - выходы; 7 - общий; 14 - напряжение питания;

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Входной ток низкого уровня	не более -1,6 мА
5	Входной ток высокого уровня	не более 0,04 мА
6	Входной пробивной ток	не более 1 мА
7	Ток потребления при низком уровне выходного напряжения	не более 38 мА
8	Ток потребления при высоком уровне выходного напряжения	не более 22 мА
9	Потребляемая статическая мощность на один логический элемент	не более 39,4 мВт
10	Время задержки распространения при включении	не более 22 нс
11	Время задержки распространения при выключении	не более 15 нс

Зарубежные аналоги

SN7432N, SN7432J

Приложение №15

Список литературы

1. В.Л.Шило "Популярные цифровые микросхемы", Ч. Металлургия, 1988 г.

2. Б.В.Табардин "Интегральные микросхемы. Справочник", М. Радио и связь. 1984

3. Под редакцией A.Ю.Гордонова "Применение интегральных микросхем памяти. Справочник", М. Радио и связь. 1994 г.

4. Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7

5. Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

6. Б.В. Тарабрин "Интегральные микросхемы. Справочник", М., Радио и связь, 1984 г.

7. "Применение интегральных микросхем памяти. Справочник", М., Радио и связь, 1994 г.

1 На технологических картах номера светодиодов не соответствуют их номерам на принципиальных схемах. Нумерация светодиодов на технологических картах выполнена по порядку.

2 На технологических картах номера светодиодов не соответствуют их номерам на принципиальных схемах. Нумерация светодиодов на технологических картах выполнена по порядку.

3 На технологических картах номера светодиодов не соответствуют их номерам на принципиальных схемах. Нумерация светодиодов на технологических картах выполнена по порядку.

4 На технологических картах номера светодиодов не соответствуют их номерам на принципиальных схемах. Нумерация светодиодов на технологических картах выполнена по порядку.

5 В действительности на выходе преобразователя формируется код для отображения семисегментного символа.

Для специальности: «Вычислительные машины, комплексы, системы и сети» 81
