Приложение в Отчет по лабораторной работе №1
Наименование работы
1 Задание
Изучить конструктивно-технологическую характеристику деталей, их возможные дефекты и способы их ремонта.
Научиться пользоваться рабочим чертежом детали и руководством на капитальный ремонт автомобилей.
1.3 Получить практические навыки по определению дефектов автомобильных деталей, пользованию измерительным инструментом и контрольными приборами.
Продефектовать детали, определив их дальнейшее технологическое направление (“без ремонта”, “в ремонт”, “брак”), заполнять карту дефектации.
1.5 Назначить способ ремонта для устранения дефектов деталей и сделать выводы.
2 Выполнение задания
2.1 Карта дефектации
Наименование детали ___________________________________________________________
Марка автомобиля (двигателя)____________________________________________________
Номер детали по каталогу _______________________________________________________
Материал, твердость ____________________________________________________________
Наименование дефекта элемента детали |
Способ установления дефекта и средства контроля |
Размер или ТТ, мм |
Действительное состояние элемента |
Заключение |
|
по рабочему чертежу |
допустимый без ремонта |
||||
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
|
|
|
Продолжение карты
Наименование дефекта элемента детали |
Способ установления дефекта и средства контроля |
Размер или ТТ, мм |
Действительное состояние элемента |
Заключение |
|
по рабочему чертежу |
допустимый без ремонта |
||||
|
|
|
|
|
|
2.2 Результаты замеров и расчетов

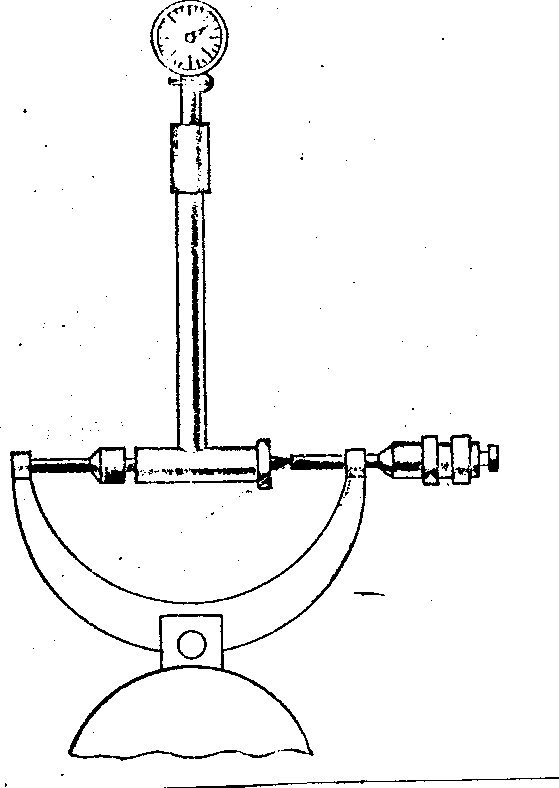

Рисунок 1–Настройка Рисунок 2 -Схема замера отверстия Рисунок 3- Техника измерения нутромера в гильзе диаметра гильзы
Результаты замеров гильзы цилиндров двигателя … |
||||||||
Объект измерения |
Пояс измерения |
Плоскость измерения |
Обозначе-ние параметра |
Численное значение измеренного или рассчитанного параметра, мм |
||||
Номер гильзы |
||||||||
1 |
2 |
3 |
4 |
5 |
||||
Диаметр отверстия под поршень |
I - I |
А-А Б-Б Овальность |
d A–A d Б-Б овI |
|
|
|
|
|
II - II |
А-А Б-Б Овальность |
d A–A d Б-Б овII |
|
|
|
|
|
|
III - III |
А-А Б-Б Овальность |
d A–A d Б-Б овIII |
|
|
|
|
|
|
Конусообразность |
АI -AIII БI - БIII |
конА конБ |
|
|
|
|
|
|
Диаметр посадочных поверхностей |
I-I |
А-А Б-Б Овальность |
d A–A d Б-Б овI |
|
|
|
|
|
D max I – D min I
овI = -----------------------
2
овII =
овII I=
D max A – D min A
конА = -----------------------------
2
конБ =
п ов =
