Демонтаж микросхем

Если демонтируются микросхемы с пленарными выводами, то следует удалить лак в местах пайки выводов, отпаять выводы по режиму, не нарушающему режим пайки, указанной в паспорте микросхемы, приподнять концы выводов в местах их заделки в гермоввод, снять микросхему с платы термомеханическим путём с помощью специального приспособления, нагреваемого до температуры, исключающей перегрев корпуса микросхемы выше температуры, указанной в паспорте. Время нагрева должно быть достаточным для снятия микросхемы без трещин, сколов и нарушений конструкции корпуса. Концы выводов допускается приподнимать на высоту 0,5…1 мм, исключая при этом изгиб выводов в местах заделки, что может привести к разгерметизации микросхемы.

При демонтаже микросхем со штырьковыми выводами удаляют лак в местах пайки выводов, отпаивают выводы специальным паяльником (с отсосом припоя), снимают микросхему с платы (не допуская трещин, сколов стекла и деформаций корпуса и выводов). При необходимости допускается (если корпус прикреплен к плате лаком или клеем) снимать микросхемы термомеханическим путём, исключающим перегрев корпуса, или с помощью химических растворителей, не оказывающих влияния на покрытие, маркировку и материал корпуса.

Возможность повторного использования демонтированных микросхем указывается в ТУ на их поставку.

5. Разработка на базе микросхемы кр544уд2г интегратора, формирующего на выходе линейно изменяющееся напряжение при подаче на вход ступенчатого напряжения 1,5 в.

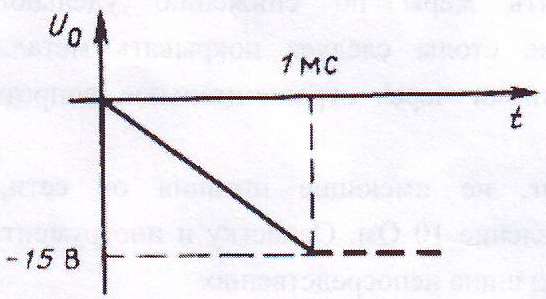

Рис. 1. Линейно изменяющееся напряжение

Интегратор (рис. 2) – это схема с использованием ОУ, способная выполнять математическую операцию интегрирования.

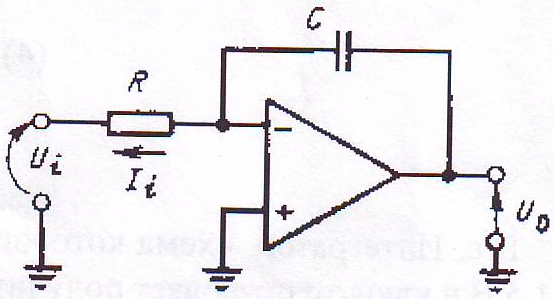

Рис. 2. Интегратор

Математическое соотношение, положенное в основу работы схемы, выглядит следующим образом:

; (1)

(2)

Изменение выходного напряжения интегратора во времени определяется значением его входного напряжения, делённого на постоянную времени схемы RC.

Входной ток I_i = u_i / R, поэтому уравнение (2) можно переписать в виде

(3)

откуда следует, что изменение выходного напряжения во времени пропорционально входному току.

В рассматриваемом случае на выходе интегратора формируется интеграл сигнала, поданного на его вход. Например, если на входе синусоидальный сигнал, то на выходе будет косинусоида. Следует обратить внимание на то, что косинусоидальный и синусоидальный сигналы имеют одинаковую форму, но сдвинуты по фазе на 90°. Интегратор можно использовать в качестве фазовращателя.

Из уравнения (2) следует, что если входное напряжение U_i постоянно, то выходное напряжение линейно изменяется во времени. Наклон соответствующей зависимости определяется из формулы (2), т. е.,

Наклон (4)

Из рис. 1 наклон = -15 · 10^-3 В/с. Интегратор, схема которого показана на рис. 3 с батареей напряжением 1,5 В и ключом позволяет получить напряжение требуемой формы.

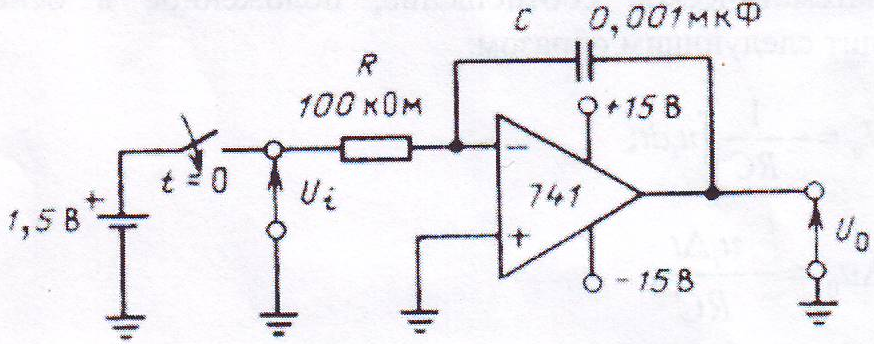

Рис. 3. Интегратор, формирующий линейное напряжение

Решая уравнение (3) относительно постоянной RC, получаем RC = 1,5/(15-10³) = 10^-4 с. Пусть C = 0,001 мкФ, тогда R = 10^-4/C = 100 кОм.

Выходное напряжение интегратора приведено на рис. 4. На практике амплитуда такого напряжения ограничивается напряжением насыщения ОУ. В данной задаче оно составляет примерно -15 В.

Рис. 4. Выходное напряжение интегратора
