2.3 Користуючись формулою 2.2 знаходимо попередню середню позначку планування.
ΣН= 89,82 + 90,80+91,36 + 90,30 = 362,38 м; 2ΣН=2(90,05+90,29+90,55+91,03+91,25+91,16+90,89+90,58+90,11+89,85)= 1811,72 м;
4ΣH =4(90,21+90,49+90,76+90,96+90,69+90,39)=2174 м.
Враховуючи, що на майданчику передбачається розробка котловану, визначаємо поправку ΔН до попередньої середньої позначки планування (формула 2,3). При цьому для визначення об'єму ΣV враховуємо величину закладання укоса котлована (додаток 1) і користуємося спрощеною формулою визначення об'єму котлована:
де FH - площа котлована по дну;
FB - площа котлована по верху;
h - глибина котлована.
FН =25*65=1625(м2)
FВ= (h*m*2 + 25) * (h*28*m + 65) = 1856,25 (м2)
Остаточну середньопланувальну позначку визначаємо за формулою (2.4):
Н
сер
= 90,59 + 0,15 =
90,74(м)
, де
2.4 Для визначення проектних (червоних) позначок вводимо лінію повороту площини перпендикулярно до проектного схилу (вона пройде по вершинах 3-8-13-18 квадратів планувальної сітки), проектні (червоні) позначки визначаємо за формулою 2.5
H1пр = 90,74 - 0,002 * 100 =90,54 (м) Результати розрахунку записуємо в таблицю 2.1 2.5 Робочі позначки визначаємо за формулою 2.6
Н1роб= 90,54- 89,82 =+0,72(м)
Робочі позначки решти вершин квадратів визначаємо аналогічно. Результати розрахунків записуємо в таблицю 2.1
Таблиця 2.1
Розраунок Ні, Нпр та робочих позначок вершин квадратів
Номер вершини квадрата |
Чорні позначка
|
Відстань до лінії повороту L, м. |
Червоні позначка
|
Робочі позначки
|
|||
1 |
2 |
3 |
4 |
5 |
|||
1 |
89,82 |
100 |
90,54 |
+0,72 |
|||
2 |
90,05 |
50 |
90,64 |
+0,59 |
|||
3 |
90,29 |
0 |
90,74 |
+0,45 |
|||
4 |
90,55 |
50 |
90,84 |
+0,29 |
|||
5 |
90,80 |
100 |
90,94 |
+0,14 |
|||
6 |
89,95 |
100 |
90,54 |
+0,59 |
|||
7 |
90,21 |
50 |
90,64 |
+0,43 |
|||
8 |
90,49 |
0 |
90,74 |
+0,25 |
|||
9 |
90,76 |
50 |
90,84 |
+0,08 |
|||
10 |
91,03 |
100 |
90,94 |
-0,09 |
|||
11 |
90,11 |
100 |
90,54 |
+0,45 |
|||
12 |
90,39 |
50 |
90,64 |
+0,25 |
|||
13 |
90,69 |
0 |
90,74 |
+0,05 |
|||
14 |
90,96 |
50 |
90,84 |
-0,12 |
|||
15 |
91.25 |
100 |
90,94 |
-0,31 |
|||
16 |
90,30 |
100 |
90,54 |
+0,24 |
|||
17 |
90,58 |
50 |
90,64 |
+0,06 |
|||
18 |
90,89 |
0 |
90,74 |
-0,15 |
|||
19 |
91,16 |
50 |
90.84 |
-0,32 |
|||
20 |
91,46 |
100 |
90,94 |
-0,52 |
|||
3. Лінію нульових робіт будуємо у відповідності з пунктом 3.
Для прикладу розглянемо вершини 5 і 10.

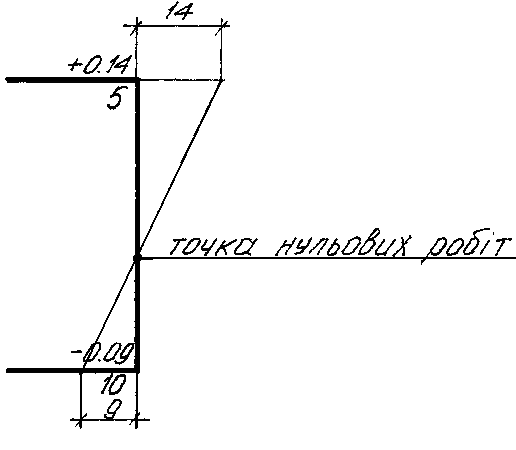

Рис.3.4. Схема до визначення точки нульових робіт
Аналогічно знаходимо точки нульових робіт на сторонах, де робочі позначки різного знаку. З’єднавши точки нульових робіт отримуємо лінію земляних робіт (будується синім штрихпунктиром).
Записуємо чорні, червоні та робочі позначки у вершинах квадратів відповідно до схеми рис 2.3.
