2.5. Визначення робочих позначок
Р
обочі
позначки визначаються як різниця між
проектною (червоною) і відміткою
поверхні землі Ні.
Робочі позначки зі знаком плюс характеризують зону насипу, зі знаком мінус - зону виїмки. Розрахунки Ні , Нпр та робочих позначок зводимо в таблицю.
Таблиця 2.1 Розрахунок Ні, Нпр та робочих позначок вершин квадратів.
Номер вершини квадрата |
Чорні позначки
|
Відстань до лінії повороту,L |
Червоні позначки
|
Робочі позначки
|
1 |
2 |
3 |
4 |
5 |
-
Робоча
позначка
(±hроб)
Проектна відмітка
(Нпр.)
Відмітка поверхні землі (Ні)
Рис. 2.3. Схема запису позначок у вершині квадрата
Для запису робочих, Нпр і Ні позначок використовують відповідно синій, червоний і чорний колір.
3. Побудова ліній нульових робіт
Лінія нульових робіт будується по точках, в яких робочі позначки рівні нулю. Точки ці мають місце на сторонах квадратів з робочими позначками різних знаків. Місце розташування нульових точок визначаємо із подібності трикутників чи графічним методом (Рис. 3.1).

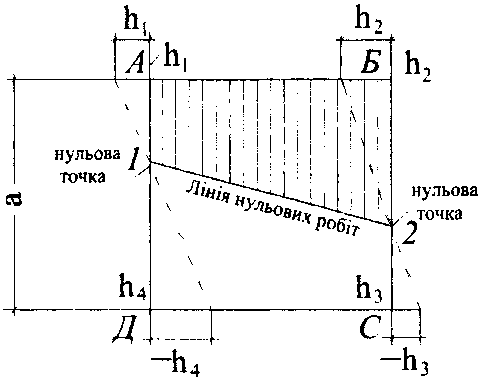

Рис.3.1 Графічне визначення точок нульових робіт
В довільному масштабі відкладаємо перпендикулярно стороні квадрату робочі позначки в двох протилежних напрямках. З’єднавши отримані точки прямою, отримаємо на перетині зі стороною квадратну точку нульових робіт. З’єднавши такі точки в усіх перехідних квадратах (де робочі позначки різних знаків) лінією, отримаємо лінію нульових робіт. Ця лінія ділить майданчик на дві зони: виїмки та насипу. Проводимо лінію нульових робіт синім штрих - пунктиром.
Приклад 1. Розбити майданчик на квадрати, визначити Ні, Нпр та робочих позначок. Побудувати лінії нульових робіт.
Для заданого майданчика (Рис. 3.2) розміром 200x150 м з кроком горизонталей 0,25 м і прив’язочною горизонталлю 90,5 м визначити Ні, Нпр та робочі позначки, побудувати лінію нульових робіт.
Проектний ухил майданчика і = 0,002.
Розміри котловану 25 х 65 х 2,5 (h) м.
Грунт
-
суглинок.
Рис. 3.2. Схема майданчика
Рішення. Для вирішення прикладу 1 необхідно реалізувати пункти 2.1-3 даних методичних вказівок.
2.1 Враховуючи спокійний рельєф місцевості приймаємо сторону квадрата рівною 50 м. Розбиваємо майданчик на 12 квадратів (Рис. 3.3), при цьому в квадраті проходить мінімум одна, максимум дві горизонталі.

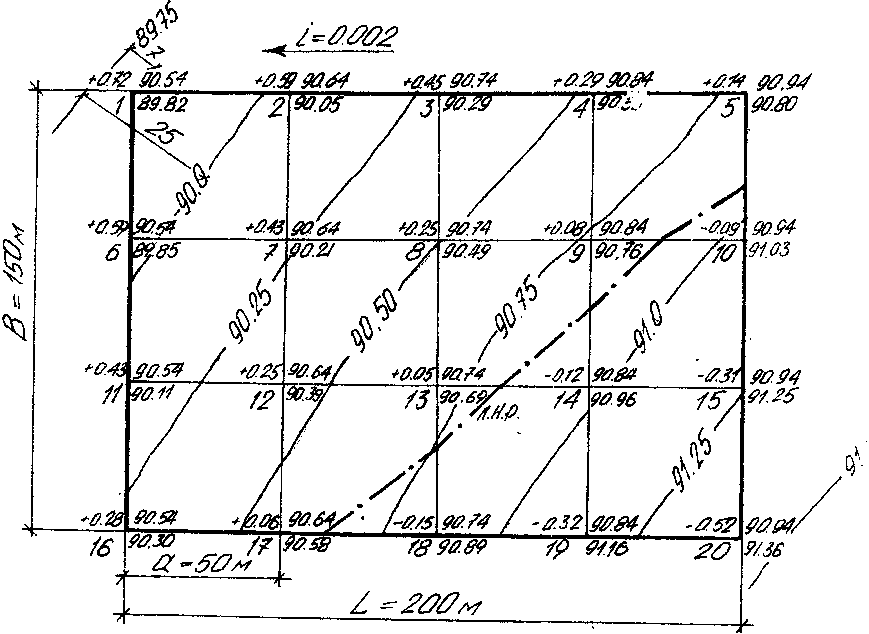

Рис.3.3. Розбивка майданчика на квадрати. Запис позначок та побудова ліній нульових робіт
2.2 Користуючись формулою 2.1 та рис. 2.2 визначаємо Ні позначки вершин квадратів. Для вершин 1 та 20 проводимо додаткові горизонталі з кроком основних у відповідності з рельєфом місцевості.
Аналогічно визначаємо позначки решти вершин квадратів. Результати розрахунків записуємо в табл. 2.1 і на рис. 3.3.
