7.1Система вентиляции и обогрева
В системе вентиляции и обогрева можно выделить следующие основные участки (подсистемы):
- отбора воздуха от компрессоров двигателей и первичного его охлаждения;
- регулирования давления и весового расхода;
- вторичного охлаждения воздуха;
- распределения холодного и горячего воздуха по отсекам фюзеляжа.
Кроме того, от системы кондиционирования производится отбор воздуха на другие цели: обогрев входных и служебной дверей, эжектирование штуцеров СРД, обогрев сливных точек санузлов и т.д.
В дальнейшем участки СКВ будут именоваться системами.
7.1.1Система отбора воздуха и первичного охлаждения
Воздух отбирается
одновременно от компрессоров всех трех
двигателей с помощью электрокранов
отбора 2 (рис. 7.1), которые управляются

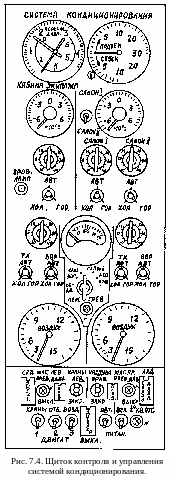

переключателями "Краны отбора воздуха,
двигатели 1, 2, 3" (рис. 7.4) на панели СКВ
бортинженера. Перед каждым краном отбора
установлен обратный клапан лепесткового
типа; краны крепятся к корпусу двигателя
с помощью шаровых и температурных
компенсаторов. Трубопроводы отбора
объединяются в две магистрали, по которым
горячий воздух поступает для
предварительного охлаждения к первичному
воздухо-воздушному радиатору 11 (ВВР)
4487Т. В каждом из трубопроводов отбора
установлено по одному обратному
управляемому клапану 5102 (поз. 5, рис.
7.1); их назначение: при включенном главном
выключателе запуска двигателей клапаны
открыты и не препятствуют подаче воздуха
к трубопроводам 1 воздушных стартеров
двигателей от ВСУ, наземного источника
запуска или от какого-либо двигателя к
любому другому; при выключенном главном
выключателе запуска - обратные клапаны
5 закрыты и их лепестки открываются под
давлением воздуха, поступающего из
компрессоров двигателей к ВВР п
ервичного
охлаждения (при открытых заслонках 2).
В
оздухо-воздушный
радиатор 11 продувается атмосферным
воздухом за счет скоростного напора,
поступающего через воздухозаборник 3
(расположен в форкиле). На стоянке
самолета, при работе СКВ от ВСУ или от
основных двигателей, для создания
продува ВВР включается эжектор 10; эжектор
включается электроуправляемой заслонкой
4 (задвижкой). Заслонка открывается
автоматически от термореле 4463АТ-41
(поз.12, рис. 7.1) при температуре воздуха,
подаваемого к ВВР на охлаждение выше
+230С. Подача
электросигнала от термореле сблокирована
с обжатием левой амортстойки, в связи
с чем в полете эжектор не работает. Для
наземной проверки цепи управления
заслонкой 4 на щитке наземной проверки
(в заднем отсеке, шп.68) имеется переключатель
и зеленый светосигнализатор: через
40…60 с после нажатия переключателя
должен загореться светосигнализатор
открытого положения задвижки.
Для обогрева ВСУ в системе отбора имеется электроуправляемая заслонка 8 с эжектором 7. Кроме того, из системы отбора воздух через электрокран 16 поступает к штуцерам эжектирования СРД в рампе отсека передней опоры. После первичного ВВР воздух поступает по левой и правой магистралям к вторичным узлам охлаждения, на подмешивание к холодному воздуху, на обогрев сливных и заправочных клапанов системы водоснабжения и канализации 25, обогрев штуцеров СРД и др. В магистралях наддува установлены: краны наддува 13, регуляторы избыточного давления 4561 (поз. 14, рис. 7.1) и пневматическая система весовой подачи воздуха (ПСВП, поз.18).
Краны наддува 4602 с электромеханизмами МПК-13А-5 установлены перед входом в гермокабину (шп.69…70, под полом багажника № 3) и управляются нажимными переключателями "Краны наддува" на панели СКВ. Кроме того, краны автоматически закрываются при включении главного выключателя запуска двигателей и при повышении давления за регуляторами избыточного давления выше 5 кг/см2 (0,5 МПа). За кранами наддува установлены регуляторы давления 4561АТ и сигнализаторы давления 15 (МСТ-5А); регуляторы поддерживают постоянное избыточное давление, равное 2,5 0,2 кг/см2 (0,25 МПа), а сигнализаторы МСТ-5А включают красный светосигнализатор "Превышение давления" и закрывают краны наддува соответствующей магистрали при повышении давления в трубопроводе выше 5 кг/см2. Регуляторы давления и сигнализаторы расположены рядом с кранами наддува.
Пневматическая система весовой подачи (ПСВП) предназначена для поддержания массовых значений расхода воздуха в трубопроводах СКВ и сглаживания колебаний расхода воздуха при резком изменении режимов работы двигателей, быстром изменении высоты полета и т. д. В левой и правой магистралях СКВ установлены командный прибор, дроссельная заслонка со следящим пневмоприводом, фильтр-отстойник, регулятор избыточного давления, который поддерживает избыточное давление 1,2 0,1 кг/см2. При включении кранов отбора воздуха от двигателей или от ВСУ, но при закрытых кранах наддува подается пневмопитание в ПСВП, и дроссельные заслонки перекрывают подачу воздуха в трубопроводы. При открытии кранов наддува дроссельные заслонки открываются, перепуская воздух по трубопроводам.
В случае отклонения расхода воздуха от установившегося, командный прибор подает сигнал на дроссельную заслонку, которая перемещается пропорционально величине и знаку сигнала рассогласования.
Для управления ПСВП на щитке СКВ (бортинженера) установлены два переключателя "ПСВП"; для проверки ПСВП на земле имеются два зеленых светосигнализатора "Заслонки закрыты" на щитке наземной проверки: при включении отбора воздуха от ВСУ светосигнализаторы загораются, а при включении кранов наддува - гаснут.
Примечание: до самолета № 85194 система отбора и первичного охлаждения отличается от описанной (рис. 7.1). Основными отличиями являются:
1. Отсутствие ПСВП.
2. Наличие обводной линии воздуха мимо первичного ВВР с запорным краном 4602, который управляется переключателем "Первичн. ВВР" или автоматически, обеспечивая температуру воздуха после первичного ВВР в пределах +100…+200С.
3. Отсутствие сигнализаторов температуры 26, включающих светосигнализатор "t хв. отсека велика".
