В.И.Зинченко
КОНСТРУКЦИЯ И ЭКСПЛУАТАЦИЯ
САМОЛЕТА ТУ-154Б
(планер, шасси, системы)
Методические разработки
Санкт-Петербург
1998
ФЕДЕРАЛЬНАЯ АВИАЦИОННАЯ СЛУЖБА РОССИИ
АКАДЕМИЯ ГРАЖДАНСКОЙ
АВИАЦИИНаучный летно-методический комплекс в.И.Зинченко
КОНСТРУКЦИЯ И ЭКСПЛУАТАЦИЯ
САМОЛЕТА ТУ-154Б
(планер, шасси, системы)
Методические разработки
Издание второе, переработанное и дополненное
Санкт-Петербург
1998
Одобрено и рекомендовано к изданию
Методическим советом Академии
КОНСТРУКЦИЯ И ЭКСПЛУАТАЦИЯ САМОЛЕТА Ту-154Б (планер, шасси, системы): Методические разработки. – 2–е изд., перераб. и доп./ С.-Петербург, НЛМК, Академия ГА, 1998.
Написаны в соответствии с программой, утвержденной МГА. Изложены основные сведения о конструкции планера и систем самолета, сигнализации их работы и управления системами.
Предназначены для летного состава, переучивающегося с самолетов 3-го и 4-го классов на самолет Ту-154Б.
Ил. 52, табл. 5, библ. 3 назв.
Виктор Иванович ЗИНЧЕНКО – доцент, кандидат технических наук, кафедра "Инженерно–авиационной службы" Академии гражданской авиации.
Научный летно-методический комплекс
Академии гражданской авиации, 1998
Набор текста на компьютере выполнен А.Г.Моревой.
Работа с рисунками, дизайноформление и изготовление оригинал–макета выполнены на компьютере И.Н.Шестаковым.
Общая редакция и правка автора.
Подписано к печати . .98 г. Формат бумаги 60901/16.
Усл. печ. л. Уч.–изд.л. Заказ . Тираж 150.
Типография Академии гражданской авиации, ризография. 196210, С.–Петербург, ул. Пилотов, дом 38.
1Общая характеристика и основные данные самолета

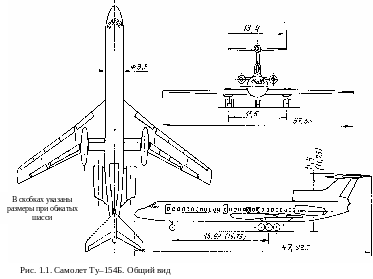

Средний магистральный самолет Ту-154 (рис. 1.1) эксплуатируется на авиалиниях страны с 1992 года. Самолет относится ко 2-му классу магистральных самолетов, скорость полета 920…935 км/ч, протяженность трасс составляет 500…5000 км. За время эксплуатации самолет совершенствовался, поэтому известны следующие модификации: Ту-154, Ту-154А, Ту-154Б (Б-1, Б-2) и Ту-154М; в настоящее время эксплуатируются две последние модификации. Совершенствованию подвергались большинство систем и агрегатов самолета: крыло (изменен материал и толщина обшивки), механизация крыла, шасси, фюзеляж (произведена перекомпоновка и изменена конфигурация хвостовой части), управление, система кондиционирования воздуха, оборудование, дважды заменялись двигатели на более совершенные.
Самолет представляет собой свободнонесущий моноплан цельнометаллической конструкции с низкорасположенным стреловидным крылом, Т-образным стреловидным оперением, трехопорным шасси, тремя турбореактивными двигателями.
Самолет может эксплуатироваться составом из четырех человек: первый пилот (командир корабля), второй пилот, штурман и бортинженер. Из состава летного экипажа может быть иключен штурман. Пассажиры размещаются в двух салонах, которые обслуживают 4 или 5 бортпроводников; в пассажирских салонах, багажных и грузовых помещениях поддерживаются условия (по температуре, давлению, составу воздуха), приемлемые для поддержания нормальной жизнедеятельности людей в течение 1 … 4 часов полета. Самолет снабжен механизацией, улучшающей взлетно-посадочные характеристики и характеристики снижения самолета: закрылками, предкрылками, интерцепторами; двигатели НК-8-2у снабжены устройствами, создающими обратную тягу (реверс тяги) на пробеге.
Основные данные самолета
Габаритные размеры самолета, м:
размах крыла 37,55
длина самолета 47,925
высота самолета 11,4
Рулежные характеристики, м:
минимальный радиус разворота (по оси внутренней опоры) 10
радиус разворота по передней опоре 25
Размеры дверей и люков фюзеляжа (табл.1.1):
Таблица 1.1
Двери и люки |
Борт: левый, правый |
Высота, м |
Ширина, м |
Высота от ВПП до порога, м |
Передняя дверь (входная) |
лев. |
1,66 |
0,8 |
3,5…3,0 |
Задняя входная дверь |
лев. |
1,66 |
0,8 |
3,3…3,0 |
Запасная дверь (передняя) |
прав. |
1,26 |
0,61 |
3,44…3,0 |
Служебная дверь (задняя) |
прав. |
1,26 |
0,61 |
3,34…3,0 |
Авар. выходы: передние задние |
лев.-прав. |
0,9 1,07 |
0,48 0,48 |
Выход на крыло |
Авар. двери (задние) |
лев.-прав. |
1,33 |
0,61 |
3,1…3,0 |
Люки багажников переднего заднего |
прав. |
0,8 |
1,35 |
2,175…1,8 2,0…1,9 |
