5.3 Зажигание горелки
Открыть вентиль баллона с пропаном
и одновременно зажечь горелку.
Постепенно увеличивать подачу пропана и кислорода.
Пламя следует «стягивать» к соплу горелки, чтобы длина струи была приблизительно 15 мм.
Проверить на манометрах величины давления не более – 4,2 бар для кислорода и 0,7 бар для пропана!

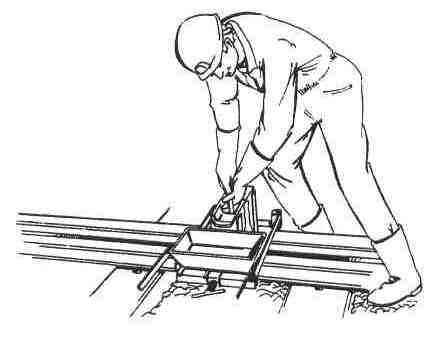

Повторно закрепить горелку на держателе и отцентрировать сопло в форме. Пламя должно выходить с обоих сторон формы симметрично, достигая высоты около 40 см над формой. Языки пламени по всей длине должны быть равного темно-желтого цвета.
Положить мостик его широкой стороной на верхнюю часть формы к пламени горелки для подогрева.
5 .4 Время подогрева:
рельсы типа Р65 …………............................. 6 минут
Это время должно быть строго выдержано по секундомеру.
Не разрешается оценка «на глаз»!
5 .5 Когда подогрев окончен:
Сначала закрыть вентиль подачи пропана, затем закрыть подачу кислорода. Соблюдать осторожность, чтобы не повредить внутренние стенки формы.
П
оложить в форму мостик широкой стороной вверх с помощью специальных клещей.
Операции подогрева и собственно реакция должны выполняться одна за другой без перерыва!
Во время подогрева следует выполнять операции по подготовке литья
6 Тигель однократного применения
Тигель однократного применения изготовлен из негорючей песчаной смеси с использованием синтетических смол, обеспечивающих термическое равновесие.
С тиглем однократного применения можно использовать только предназначенный для него набор для сварки!
Никогда не производить сварку во влажном тигле (снег - дождь)!
7 Сварка
7 .1 Во время подогрева формы:
Открыть пакет с порцией.
Насыпать термитный порошок в тигель однократного применения.
Поставить тигель однократного применения непосредственно у рабочего места и подготовить специальную спичку, не поджигая ее.
Подготовить захват для снятия тигля однократного применения.
Очень важно использовать только материалы, которые находятся в одном наборе. Никогда не смешивать содержимое разных пакетов (никогда не применять форму из одной коробки, а порцию из другой). Никогда не применять порцию из поврежденного или из не полного пакета. Ничего не добавлять к содержимому пакета.
Никогда не смешивать две порции.
7 .2 Реакция
После окончания подогрева
Сразу:
С помощью специальных клещей насадить мостик формы и немножко прижать, чтобы он не поднимался во время литья.
Тигель однократного применения установить прямо на форме и тщательно отцентрировать.
Зажечь спичку чирканьем (или простым контактом с внутренней стенкой формы, которая нагрета от подогрева).
Опустить спичку в тигель в средину порции, не втыкая ее глубоко.
Закрыть тигель крышкой.
Реакция протекает за несколько секунд, и литьё начинается автоматически после окончания реакции. Избыток расплава выливается в кювету для шлака.
Через 1 мин после полного окончания литья с помощью захвата снять тигель.
