5.7. Ремонт изолирующих подвесок, арматуры, чистка (обмыв) изоляции

5.7.1. Неисправные элементы изолирующих подвесок, арматуры или установленные с отклонением от проекта (например, изоляторы и арматура не соответствуют проекту, гасители вибрации и дистанционные распорки смещены от своего проектного положения, изолирующие подвески отклонены от проектного положения на расстояния, превышающие допустимые) должны быть заменены новыми, соответствующими проекту, и установлены согласно ему.

5.7.2. В тех случаях, когда на проводах и грозозащитных тросах ВЛ с подвесными изоляторами отсутствуют гасители вибрации, предусмотренные ПУЭ, они должны быть установлены в соответствии с этими Правилами до появления видимых следов вибрации.

5.7.3. При интенсивном загрязнении изоляторов изолирующих подвесок (солевыми отложениями, уносами промышленных предприятий) рекомендуется производить их периодическую чистку.

Сроки периодической чистки изоляторов должны устанавливаться главным инженером ПЭС в зависимости от интенсивности и характера загрязнения, а также атмосферных условий,

5.7.4. Чистка изоляторов может производиться: вручную при снятом напряжении или путем обмыва изоляторов непрерывной струей воды под напряжением или при снятии напряжения с ВЛ.

5.7.5. Чистку изоляторов вручную следует производить сухой ветошью, а затвердевшие загрязнения чистят тряпками, смоченными в зависимости от состава загрязнителя водой или растворителем (бензином, бензолом и пр.). В последнем случае требуется повторная протирка изоляторов сухой чистой ветошью.

5.7.6. Обмыв изоляторов может производиться непрерывной струей воды высокого — более 1 МПа (10 кгс/см²) и низкого — менее 1 МПа (10 кгс/см²) давления при скорости ветра не более 10 м/с, отсутствии грозы и признаков ее приближения.

5.7.7. При наличии на поверхности изоляторов особо стойких загрязнений (например, цементных отложений), очистка которых представляет значительные трудности и требует длительных отключений ВЛ, следует заменить загрязненные изоляторы новыми.

5.8. Борьба с гололедом

5.8.1. В местах с частым образованием гололеда или изморози на проводах и грозозащитных тросах ВЛ в сочетании с сильными ветрами, в районах с частой и интенсивной пляской проводов и в тех случаях, когда возможно недопустимое приближение освободившихся от гололеда проводов к тросам, покрытым гололедом, должна производиться плавка гололеда электрическим током.

5.8.2. К плавке гололеда необходимо приступать немедленно по получении сообщения, о нарастании гололеда на проводах и грозозащитных тросах, до того, как нагрузка от гололеда превзойдет допустимое, значение.

Для своевременной организации плавки гололеда на ВЛ должны быть установлены устройства, сигнализирующие о его появлении на проводах и тросах (сигнализаторы гололеда), например, типа СГ-62, ДСГ-68, БДГ-2.

Во время плавки гололеда на ВЛ должны дежурить электромонтеры, сообщающие о ходе его плавки. При сообщении об удалении гололеда с проводов (тросов) его плавка должна быть прекращена.

5.8.3. Расчет тока и выбор напряжения источника электроэнергии для плавки гололеда на проводах (тросах) производятся в зависимости от схемы плавки.

Выбор метода и схемы плавки гололеда должен определяться режимом и условиями работы данной ВЛ (схемой сети, потребляемой мощностью электроустановками потребителей, зоной гололедообразования, возможностью отключения ВЛ и т.п.).

5.8.4. Плавка гололеда может производиться как с отключением ВЛ на время плавки, так и без отключения.

Плавка с отключением ВЛ производится:

• токами короткого замыкания, искусственно создаваемого в сети;

• встречным включением фаз трансформаторов;

• комбинированным использованием указанных выше способов;

• постоянным током от отдельного источника.

Плавка без отключения ВЛ производится:

• увеличением токов нагрузки ВЛ путем изменения схемы коммутации сети;

• пофазной плавкой при работе ВЛ по схеме два провода-земля.

5.8.5. Наиболее простым способом плавки гололеда является увеличение токов нагрузки ВЛ, но использование его часто ограничено режимом работы энергосистемы. Этот способ следует применять не только для плавки гололеда, но и для предупреждения его образования при возникновении неблагоприятных атмосферных условий.

5.8.6. Для плавки гололеда может применяться как переменный, так и постоянный ток.

Постоянный ток должен применяться в тех случаях, когда применение переменного тока невозможно или сопряжено с большими трудностями. Особенно эффективно применение постоянного тока при плавке гололеда на ВЛ с большими сечениями проводов (300 мм² и выше). Для плавки гололеда постоянным током используются специальные выпрямительные установки.

5.8.7. Планка гололеда переменным током на проводах может производиться по одному из способов:

• трехфазного короткого замыкания (рис. 5.3);

• двухфазного короткого замыкания;

• однофазного короткого замыкания;

• при последовательном соединении проводов всех фаз — по схеме "змейка" (рис. 5.4);

• встречного включения фаз трансформаторов (рис. 5.5);

• перераспределения нагрузок в сети путем повышения токовой нагрузки обогреваемой линии;

• наложения дополнительных токов на рабочий ток обогреваемой ВЛ.

5.8.8. Длины ВЛ, на которых может быть выполнена плавка гололеда на проводах способом трехфазного короткого замыкания, при различных напряжениях плавки, приведены в табл. 5.3.

5.8.9. Плавка гололеда на грозозащитных тросах может производиться токами короткого замыкания, искусственно создаваемого на ВЛ, или встречным включением фаз трансформаторов.

При плавке гололеда на грозозащитных тросах в зависимости от напряжения плавки трос должен быть изолирован на опорах ВЛ: с помощью одного изолятора при напряжении плавки 3-20 кВ, двух изоляторов — 35 кВ, четырех изоляторов — 110 кВ.

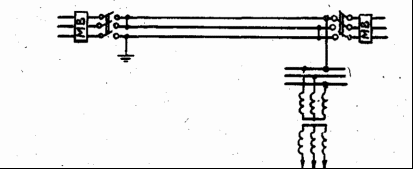

Рис. 5.3. Схемы плавки гололеда с замыканием трех фаз:

а — в конце линии; 6 — в середине линии

Рис. 5.4. Схема плавки гололеда с последовательным соединением проводов фаз линии

Рис. 5.5. Схема плавки гололеда с встречным включением фаз трансформаторов

Таблица 5.3
