2.2.6 Однофазные модули переключения

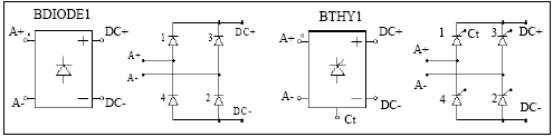

В программе PSIM имеются встроенный модуль однофазного диодного моста (BDIODE1) и модуль однофазного тиристорного моста (BTHY1). Изображение модулей и их внутренние соединения показаны ниже.
Рисунок:
Характеристики:
Параметры |
Описание |
Diode Voltage Drop or Voltage Drop |
Прямое падение напряжение на каждом диоде или тиристоре, В |
Init. Position_i |
Исходное положение переключателя |
Current Flag_ i |
Флажковый указатель переключателя |
Вывод Ct у основания модуля BTHY1 является выводом управления для Переключателя 1. Для этого модуля необходимо определить только напряжение управления для ключа 1. Напряжения управления для других ключей определяются в PSIM автоматически.
Подобно отдельному переключателю, тиристорный мост может также управляться с помощью управляющего блока или альфа-контроллера, как показано в следующих примерах.

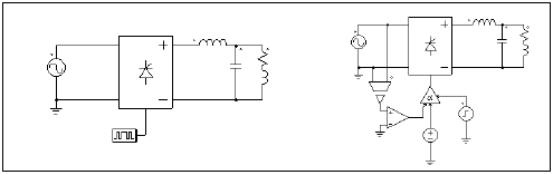

Примеры: Управление тиристорным мостом
Для первой цепи напряжения управления задаются через управляющий блок. Вторая цепь управляется с помощью альфа-контроллера. Основное преимущество альфа-контроллера – это возможность непосредственного управления углом задержки тиристорного моста альфа, выраженным в градусах.
2.2.7 Трехфазные модули переключения

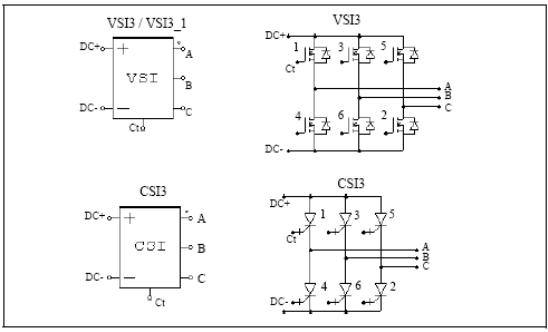

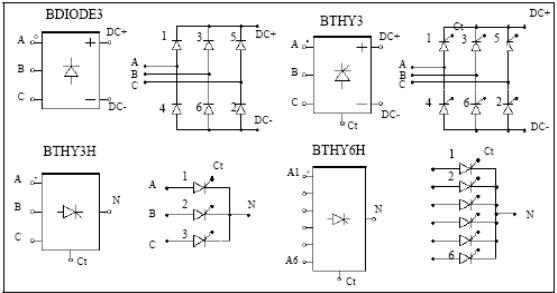

Ниже приведен рисунок с изображением трехфазных модулей переключения и внутренних соединений цепи. Трехфазный модуль инверторного источника напряжения VSI3 состоит из переключателей MOSFET-типа, а модуль VSI3_1 – из переключателей IGBT-типа. Модуль инверторного источника тока CSI3 включает в себя переключатели GTO-типа или эквивалентные им переключатели IGBT-типа, последовательно включенных с диодами.
Рисунок:
Характеристики:
Параметры |
Описание |
On-Resistance |
Сопротивление в открытом состоянии переключателя MOSFET, Ом (только для VSI3) |
Saturation Voltage (Напряжение насыщения) |
Падение напряжения при прямой проводимости переключателя IGBT, В (только для VSI3_1) |
Voltage Drop |
Падение напряжение при прямой проводимости переключателя, В (только для CSI3) |
Diode Voltage Drop |
Падение напряжения при прямой проводимости встречно-параллельного диода, В (только для VSI3 и VSI3_1) |
Init. Position_i |
Исходное положение переключателя |
Current Flag_ i |
Флаг переключателя |
Подобно однофазным модулям для трехфазных модулей необходимо определить напряжение управления для ключа 1. Напряжения управления для других ключателей будут выводиться автоматически. Для полуволнового тиристорного моста (BTHY3H) сдвиг фазы между двумя последовательными переключателями составляет 120°. Для всех других мостов сдвиг фазы – 60°.
Тиристорные мосты (BTHY3 / BTHY3H / BTHY6H) могут управляться альфа-контроллером. Точно так же, преобразователями-источниками тока/напряжения может управлять контроллер табличных данных широтно-импульсной модуляции (ШИМ) (PATTCTRL).
Следующие примеры иллюстрируют управление трехфазным тиристором и инверторными модулями источника напряжения.

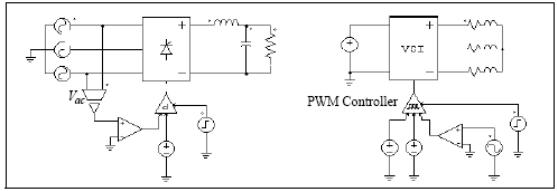

Пример: Управление трехфазным тиристором и модулями VSI.
Тиристорная цепь, изображенная слева, использует альфа-контроллер. Для трехфазных цепей, переход через нулевой уровень соответствует моменту, когда угол задержки альфа равен нулю. Поэтому, этот сигнал используют для обеспечения синхронизации контроллера.
Следующая цепь использует контроллер табличных данных ШИМ. Образцы PWM сохранены в справочной таблице в текстовом файле. Напряжение выбирается, из требуемой глубины модуляции. Другой входной сигнал контроллера табличных данных ШИМ включает угол задержки, синхронизацию, сигнал включения/выключения. Детальное описание контроллера табличных данных ШИМ дано в Разделе 4.5.3.
