7.7 Меню Label
В меню Label содержатся следующие команды:
Text |
Разместить текст на экране |
Line |
Нарисовать линию |
Dotted Line |
Нарисовать пунктирную линию |
Arrow |
Нарисовать линию со стрелкой |
Для того чтобы нарисовать линию, сначала выберите команду Line из меню Label. Затем нажмите левую клавишу мыши в начале линии и перемещайте мышь, удерживая клавишу нажатой. Таким же образом рисуются пунктирная линия и линия со стрелкой.
Если вы работаете в режиме Zoom или Measure и хотите отредактировать текст или ярлык, то вам следует выйти из этих режимов, выбрав команду “Escape” в меню “View”.
7.8 Перемещение данных
Как говорилось в разделе 7.1, результаты БПФ могут быть сохранены в текстовом файле. Результаты моделирования (*.txt) и результаты БПФ (*.fft) имеют текстовый формат и их можно редактировать с помощью текстового редактора (такого как Microsoft NotePad), или перемещать в другую программу (такую как Microsoft Excel).
Например, для того, чтобы загрузить файл результатов моделирования “chop-1 q.txt” в Microsoft Excel, сделайте следующее:
- Запустите Microsoft Excel и выберите команду Open в меню File. Откройте файл “chop-1 q.txt”.
- В диалоговом окне Text Import Wizard – Step 1 of 3, в подзаголовке Original data type, выберите Delimited. Затем нажмите Next.
- В диалоговом окне Text Import Wizard – Step 2 of 3, в подзаголовке Delimiters выберите Space. Затем нажмите Next.
- В диалоговом окне Text Import Wizard – Step 3 of 3, в подзаголовке Column data format выберите General. Затем нажмите Finish.
8 Сообщения об ошибке/предупреждения и
другие проблемы моделирования
8.1 Проблемы моделирования
8.1.1 Выбор такта
PSIM использует фиксированный шаг в моделировании. Для получения точных результатов, необходимо правильно выбрать временной шаг моделирования. Факторы, ограничивающие такт в цепи: период включения, длительность импульсов или прямоугольные колебания, а также интервалы быстрого переходного режима. Временной шаг должен быть, по крайней мере, на одну величину меньше, чем самые малые величины из вышеперечисленных.
8.1.2 Задержка при прохождении сигнала в логических схемах
Логические элементы в PSIM являются идеальными, то есть отсутствует задержка. Если же в логической схеме используется задержка при распространении сигнала, то необходимо добавить функциональный блок, называемый блок временной задержки (TDELAY) для внесения эффекта задержки.

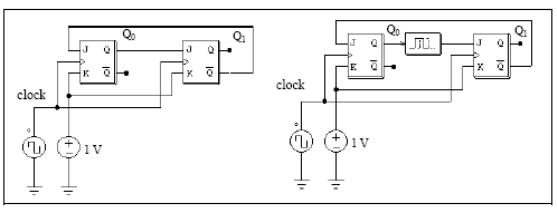

Чтобы проиллюстрировать это, ниже приводится пример 2-х битовой счетной схемы.
В цепи слева предполагается, что начальные значения Q0 и Q1 равны 0. На нарастающем фронте синхроимпульса Q0 примет значение 1. Если задержки нет, то положение Q1, которое должно оставаться нулевым, в то же время переключиться на 1.
Для предотвращения этого, между Q0 и входом (J) второго триггера необходимо поместить элемент временной задержки с периодом задержки в один такт.
