7.5 Меню View
Меню View имеет следующие функции:
Zoom |
Увеличить выбранную область |
Re-Draw |
Изменить форму сигнала, используя автомасштаб |
Measure |
Измерить величину сигнала |
Escape |
Выйти из режима Zoom или Measure |
Max |
Найти абсолютный максимум для выбранной кривой |
Min |
Найти абсолютный минимум для выбранной кривой |
Next Max |
Найти следующее значение максимума для выбранной кривой |
Next Min |
Найти следующее значение минимума для выбранной кривой |
Toolbar |
Включить/Отключить выбор инструмента |
Status Bar |
Включить/Отключить показание текущего состояния |
Чтобы выбрать область, необходимо одновременно удерживать левую кнопку мыши и перемещать мышь.

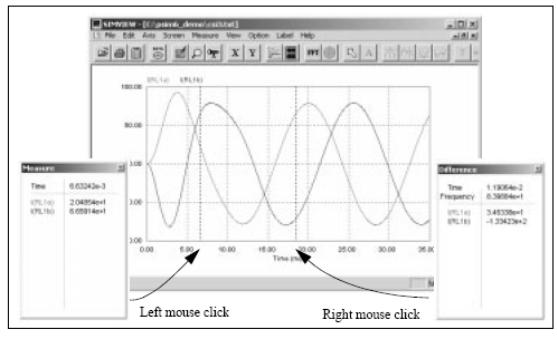

Команда Measure позволяет измерять сигналы. Диалоговое окно измерения включается выбором команды Measure. При нажатии на левую кнопку мыши, появляется кривая и значения сигналов. При нажатии на правую кнопку мыши, появляется другая кривая и измеряется разница между текущим и предыдущим положением, которое было помечено левой клавишей мыши. Далее показана программа SIMVIEW с окнами в этих двух режимах.
После включения команды Measure можно выбрать отдельную кривую нажатием на название кривой в левой верхней части графика, далее можно использовать четыре функции – Max, Min, Next Min и Next Max для вычисления кривой.
В режиме увеличения сигналы перемещаются по горизонтали или по вертикали. Стрелки “влево” и “вправо” расположены ниже x-оси, а стрелки “вверх” и “вниз” – у правой оси. Сигналы перемещаются на одно значение нажатием соответствующей стрелки.
7.6 Меню Option
Меню Option имеет следующие функции:
FFT |
Выполнить анализ быстрого преобразования Фурье |
Time |
Перейти от спектра частот к временному интервалу на экране |
Set Text Fonts |
Изменить шрифт текста и его размер |
Set Curves |
Изменить изображение кривых |
Set Background |
Установить фон экрана Black (черным) (по умолчанию), либо White (белым) |
Grid |
Включить или отключить сетку на экране |
Color |
Сделать кривые либо Color (цветными), либо Black (черного) или White (белого цвета) |
При включении БПФ, можно рассчитать и вывести на экран амплитуды гармоник временной области сигналов. Для того, чтобы получить правильные результаты БПФ, необходимо чтобы моделирование достигло стабильного состояния, а данные для моделирования должны быть ограничены (используя руководство по установке диапазона в функции X Axis), чтобы получить целое число основного периода.
Изображение кривой на экране можно менять с помощью команды Set Curves. Расчетные точки кривой могут никак не отмечаться, а могут иметь следующие символы: Circle (Круг), Rectangle (Прямоугольник), Triangle (Треугольник), Plus (Плюс) и Star (Звездочкой). Также расчетные точки могут быть соединенными или отдельными.
Для того чтобы изменить параметры кривой, необходимо выделить определенную кривую левой кнопкой мыши, а затем, выбрав нужные параметры, нажать Apply. После установки параметров, кликните OK.

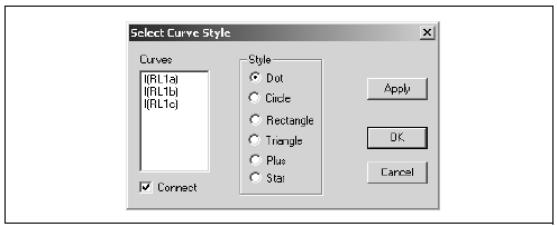

Диалоговое окно функции Set Curves изображено ниже.
Если функция “Color” не выбрана, то изображение будет черно-белым. Если экран с сигналами скопирован на закладку, то изображение будет также черно-белым. Благодаря этому, занимается гораздо меньше памяти по сравнению с цветным изображением.
