6.3.4.2 Настройка изображения подсхемы

Далее описывается процедура настройки изображения подсхемы “sub.sch”:

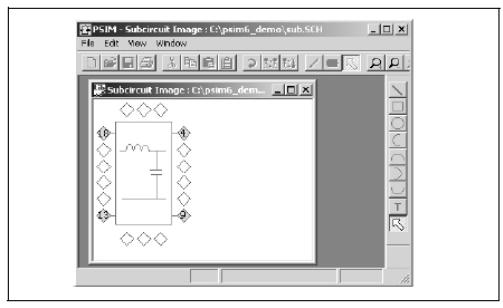

- выберите команду Edit Image в меню Subcircuit. Появится окно, как показано ниже

В этом окне красные ромбы являются соединительными узлами блока подсхемы именно в том положении, как они расположены.

- Для создания / редактирования изображения блока подсхемы используйте панель инструментов рисования. Если на экране нет панели инструментов рисования, то надо войти в меню View и проверить Drawing Tools. Для настройки изображения рабочей зоны нажимайте на Zoom In и Zoom Out.

После создания изображения появится следующее окно.

- Вернитесь к окну подсхемы (в данном случае “sub.sch”) и сохраните подсхему. В основной цепи должно появится изображение нового блока подсхемы.

6.3.4.3 Внесение подсхем в список элементов psim

Если создаете директорию с названием “User Defined” (“такой-то пользователь”) в директории PSIM и размещаете подцепи внутри этой директории, то они появятся в качестве образцов в меню Element в заголовке Element | User Defined, так же как и другие элементы PSIM. В директории User Defined можно создать поддиректории и поместить туда подцепи. Например, меню Element может выглядеть таким образом:

- Power (Элементы силовой цепи)

- Control (Элементы цепи управления)

- Other (Другие)

- Sources (Источники)

- Symbols (Символы)

- User Defined (Пользователь определен)

- Sucircuit 1 (Подсхема 1)

- Project A (Проект A)

- Sucircuit 2 (Подсхема 2)

- Sucircuit 3 (Подсхема 3)

- Project B (Проект B)

- Sucircuit 4 (Подсхема 4)

Таким образом, созданные и часто используемые подсхемы можно группировать, легко управлять ими и получать к ним доступ.

6.4 Другие опции

6.4.1 Запуск моделирования

Чтобы запустить моделирование, необходимо выбрать Run PSIM из меню Simulate. Это будет команда запуска моделирования в PSIM.

Для обзора результатов моделирования, выберите Run SIMVIEW из меню Simulate. Обратитесь к главе 7 при использовании SIMVIEW.

6.4.2 Создание и обзор файла списка обозначений

Для создания таблицы обозначений, выберите Generate Netlist File в меню Simulate. Эта команда создаст файл списка обозначений с расширением “.cct”. Файл списка обозначений будет сохранен в той же директории что и файл описания схемы.

Для просмотра файла списка обозначений выберите View Netlist File из меню Simulate.

6.4.3 Определение режима воспроизведения на экране

Выбранные сигналы можно наблюдать при запуске моделирования. Это полезно, если вам нужен монитор для других целей и при необходимости для завершения моделирования. Формы сигналов, которые могут быть выведены на экран, выбираются из списка выходных сигналов, определенных в цепи.

6.4.4. Настройки

Командой Settings… в меню Option можно настроить экран-сетку, “ластик”, шрифт, вывод предупреждений и цвет.

Если выбрать Print Page Border в меню опций Settings…, то перед распечаткой можно увидеть, как цепь будет выглядеть на бумаге. Если цепь располагается на двух листах, то ее можно объединить и расположить на одном листе. Если цепь не умещается на одном листе, то ее можно уменьшить командой Zoom Out.

В заголовок распечатки, который можно задать командой Print Page Setup в меню File входят название компании, цепи, имя разработчика, дата и т.д. Удалить заголовок можно в опции Settings… .
