6.2 Редактирование схемы

Select (Выбор)

Чтобы выбрать элемент, кликните по нему. Вокруг него появится рамка.

Для выбора блока схемы, удерживая левую кнопку мыши, передвигайте ее до тех пор, пока рамка не покроет всю выбранную область.

Copy (Копирование)

Для копирования элемента или блока схемы, выберите элемент или область и нажмите Copy. Затем выберите место, где бы вы хотели разместить их и нажмите Paste.

Delete (Удаление)

Для удаления элемента, блока схемы или связывающей линии выберите нужное и нажмите клавишу <Delete>. Если использовать функцию Cut, то последний удаленный элемент может появиться снова. Это эквивалентно отмене.

Move (Перемещение)

Для перемещения элемента или блока схемы выберите элемент/блок схемы и перенесите его мышкой, держа нажатой левую кнопку.

Text (Текст)

Чтобы разместить текст на экране, выберите пункт меню Text. Введите текст в диалоговом окне и нажмите левой кнопкой мыши, чтобы разместить его.

Disable (Деактивация)

Когда элемент или цепь отключены, они будут окрашены в серый цвет и будут считаться несуществующими при моделировании. Эта функция полезна, когда элемент или цепь нужно исключить, но не удалить из схемы.

Enable (Активация)

Процесс, обратный деактивации. Активация заблокированного элемента или цепи.

Zoom (Изменение масштаба)

Выберите Zoom In (увеличение), чтобы получить изображение схемы крупным планом, или Zoom In Selected, чтобы получить изображение выбранной области крупным планом. Выберите Zoom Out (уменьшение), чтобы получить изображение с расстояния или Fit to Page (оптимизировать по размеру окна), чтобы расположить схему в соответствии с масштабом экрана.

Escape (Выход)

Выход из любой вышеперечисленных функций редактирования производится нажатием на кнопку Escape.

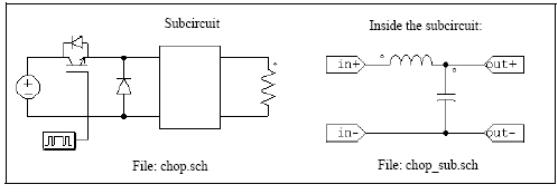

New Subcircuit (Новая подсхема)

Создание новой подсхемы

Load Subcircuit (Загрузка подсхемы)

Загрузка существующей подсхемы. Подсхема появится на экране в виде блока элементов.

Edit Subcircuit (Редактирование подсхемы)

Редактирование размера и имени подсхемы

Set Size (Установка размера)

Задание размера подсхемы

Place Port (Установка связи)

Установка соединительного канала между основной схемой и подсхемой.

Display Port (Отображение связи)

Изображение соединительного канала подсхемы на экране

Edit Default

Variable List

Редактирование списка переменных

Edit Image

Редактирование изображения подсхемы

Display Subcircuit

Name

Вывод имени подсхемы

Show Subcircuit

Port

Вывод имен портов подсхем в главной цепи

Hide Subcircuit

Ports

Скрыть имен файлов главной цепи и подсхем

Subcircuit List (Список подсхем)

Перечисление имен файлов главной цепи и подсхем

One Page up

Вернуться к главной схеме. Подсхема автоматически сохраняется.

Top Page

Перейти от подсхемы нижнего уровня к главной схеме высшего уровня. Это удобно для цепей с многоуровневыми подсхемами.
