4.2.11 Источники, управляемые нелинейным напряжением
Выходной сигнал источника, управляемого нелинейным напряжением – это или умножение, или деление, или квадратный корень входных сигналов. Они определяются следующим образом:
VNONM
- Источник напряжения, где
INONM
- Источник тока, где
VNOND
- Источник напряжения, где
INOND
- Источник тока, где
VNONSQ
- Источник напряжения, где
INONSQ
- Источник тока, где
VPOWERS
- Источник напряжения, где
В VPOWERS vin = 1, если эта величина положительна и vin = -1, если она отрицательна. Следует заметить, что нелинейные источники могут использоваться только в силовых цепях.

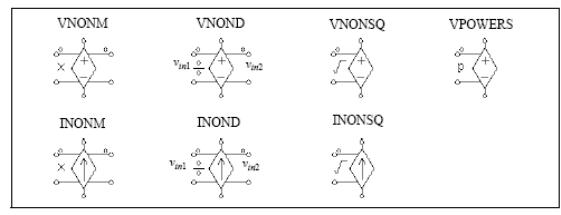

Рисунок:
Характеристики:
Для всех источников, кроме VPOWERS:
Параметр |
Описание |
Gain |
Коэффициент усиления источника k |
Для VPOWERS:
Параметры |
Описание |
Gain |
Коэффициент усиления источника k |
Coefficient k1 |
Коэффициент k1 |
Coefficient k2 |
Коэффициент k2 |
Для VNOND и INOND входной сигнал 1 относится к делению.
4.3 Датчики напряжения/тока
Датчики напряжения/тока измеряют напряжение/электрический ток силовой цепи и посылают их в цепь управления. Датчик тока имеет внутреннее сопротивление 1 мкОм.
Рисунок:
Характеристика:
Параметр |
Описание |
Gain |
Коэффициент усиления источника |
4.4 Зонды и счетчики
Зонды и счетчики используются, чтобы измерить напряжение, электрический ток или мощность или другие физические величины. Зонд напряжения (VP) измеряет узловое напряжение относительно земли. Двухполюсный зонд напряжения (VP2) измеряет напряжение между двумя узлами. Токовый зонд (IP) измеряет ток через зонд. Следует отметить, что зонды и счетчики, кроме зонда узлового напряжения относительно земли, допускаются только в силовых цепях.
Тогда как зонды измеряют действующее значение напряжение или тока, счетчики могут использоваться для измерения постоянного или переменного напряжения/тока или активной и реактивной мощности. Эти приборы работают так же как приборы для измерения фактических значений.
Для измерения электрического тока, внутри токового зонда используется малое сопротивление в 1 мкОм.

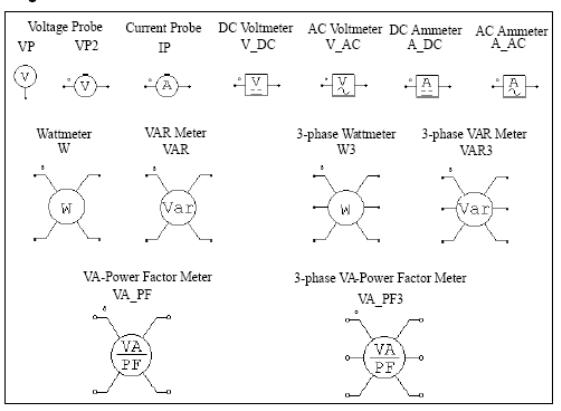

Рисунок:
Характеристики:
Параметры |
Описание |
Operation frequency |
Рабочая частота или частота основной гармоники счетчика переменного тока, Гц |
Cut-off frequency |
Частота среза ФНЧ И ФВЧ, Гц |
VA Display Flag |
Дисплейный флаг для кажущейся мощности (0: выкл.; 1: вкл.) |
PF Display Flag |
Дисплейный флаг для коэффициента мощности (0: выкл.; 1: вкл.) |
ВЗА Display Flag |
Дисплейный флаг для коэффициента реактивной мощности (0: выкл.; 1: вкл.) |
ФНЧ используется в счетчиках постоянного тока и ваттметрах, чтобы отфильтровать высокочастотные компоненты, тогда как ФВЧ используется счетчиках переменного тока и в реактивных вольт-амперных измерителях, чтобы отфильтровать постоянную составляющую тока. Частота среза определяет переходную характеристику фильтра.
Показания всех измерительных приборов достоверны только когда значения имеют стабильное состояние. Это не относится к зонду напряжения и токовому зонду (VP / VP2 / IP).
Для однофазного измерителя коэффициента мощности, кажущаяся мощность (S), общий коэффициент мощности (PF), и коэффициент реактивной мощности определяются следующим образом. Предположим, что ток и напряжение содержат гармонику, то есть:
где ω1 – частота основной гармоники, а все остальные величины – частоты гармоники. Мы получаем среднеквадратические значения тока и напряжения:
Кажущаяся мощность определяется следующим образом:
Активная (средняя мощность) определяется по формуле:
где T – основной период. Общий коэффициент мощности PF и коэффициент реактивной мощности DPF определяются по формулам:
Для трехфазных цепей все расчеты аналогичны. Следует отметить, что счетчик VA_PF3 предназначен для трехфазных трехпроводных цепей, а сумма фазного напряжения или тока должна быть равна нулю.
