4.2.8 Источник случайного напряжения
Амплитуда источника случайного напряжения (VRAND) или источника тока (IRAND) определяется случайным образом в каждом такте моделирования. Источник случайного напряжения определятся следующим образом:
где Vm – двойная амплитуда источника, n – случайное число в диапазоне от 0 до 1, а Voffset - смещение постоянной составляющей.
Рисунок:
Характеристики:
Параметры |
Описание |
Peak-peak Amplitude |
Двойная амплитуда источника |
DC Offset |
Смещение постоянной составляющей |
4.2.9 Источник математической функции
Источник математической функции позволяет определять источник в математическом выражении.

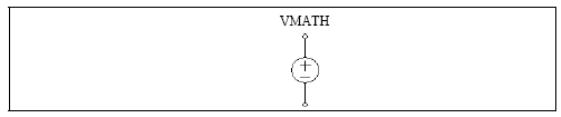

Рисунок:
Характеристики:
Параметры |
Описание |
Expression |
Математическое выражение источника |
Tstart |
Время запуска источника |
В выражении “T” и “t” означает время. Например, чтобы ввести в эксплуатацию синусоидальный источник, выражение будет: sin(2*3.14159*60*t+2.09)
4.2.10 Источники, управляемые напряжением/током
Доступны 4 типа управляемых источников:
- источник напряжения, управляемый напряжением (VVCVS),
- источник напряжения, управляемый током (VCCVS / VCCVS_1),
- источник тока, управляемый напряжением (IVCCS),
- источник тока, управляемый током (ICCCS / ICCCS_1),
- источник напряжения, управляемый переменным усилением напряжения (VVCVSV),
- источник тока, управляемый переменным усилением напряжения (IVCCSV).
Ток управления источника, управляемого током (VVCVS/ ICCCS) должен исходить из RLC-цепи. Кроме того, для управляемого источника тока управляющее напряжение или ток не может быть независимым источником.
Следует заметить, что управляемые источники могут использоваться только в силовых цепях.

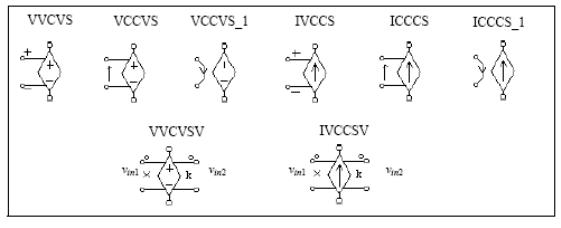

Рисунок:
Характеристика:
Параметр |
Описание |
Gain |
Коэффициент усиления источника |
В управляемых напряжением источниках VVCVS и IVCCS, управляющее напряжение идет от положительного узла (+) к отрицательному (-).
В источниках, управляемых током VCCVS и IСCCS, узлы управления соединены через RLC-цепь, а направление управляющего тока обозначено стрелкой.
В управляемых током источниках VVCVS и IVCCS, управляющий ток течет в один узел управления из другого. Резистор с сопротивлением в 10 Ом используется, чтобы обнаружить управляющий ток.
Выходной сигнал управляемого источника равен произведению коэффициента усиления и управляющего напряжения или тока. А для источников, управляемых переменным усилением (VVCVSV и IVCCSV), выходной сигнал определяется следующим образом:
Различие между источниками, управляемыми переменным усилением и источниками с нелинейной характеристикой VNONM и INONM, которые рассматриваются в следующем разделе, заключается в том, что для VNONM и INONM значения vin1 и vin2 используются для вычисления выходного сигнала в текущем такте и корректировки при каждом повторении. А для источников с переменным усилением управлением предполагается, что изменение величины vin2 достаточно мало изменяется от одного такта до следующего, поэтому в текущем такте берется значение vin2 из предыдущего. Это предположение действительно, пока vin2 изменяется во много раз медленнее по сравнению с vin1, и такт по сравнению с изменением vin2 меньше. Источники, управляемые переменным усилением, используются в схемах, которые иначе могут не состыковываться с нелинейными источниками VNONM и INONM.
Пример:
На нижеприведенной схеме показано использование источников напряжения, управляемых током VCCVS и VCCVS_1.
На левой схеме, источник напряжения VCCVS управляется электрическим током индуктора is. С коэффициентом усиления, равным 1, форма кривой напряжения vis равна кривой is. Таким образом, ток может быть преобразован в напряжение.
Схема, изображенная справа эквивалентна первой схеме. Различие лишь в том, что используется источник VCCVS_1.
