4.2.4 Источник прямоугольного сигнала

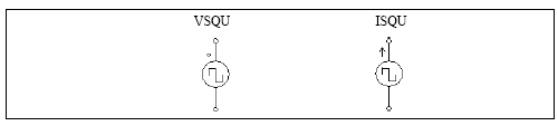

Источник прямоугольного сигнала (VSQU) или источник тока (ISQU) определяется двойной амплитудой, частотой, рабочим циклом и смещением постоянной составляющей. Рабочий цикл определяется как отношение между интервалом высокого напряжения к периодом.
Рисунок:
Характеристики:
Параметры |
Описание |
V peak-peak |
Двойная амплитуда Vpp |
Frequency |
Частота, в Гц |
Duty Cycle |
Рабочий цикл D интервала высокого напряжения |
DC Offset |
Смещение постоянной составляющей Voffset |
Phase Delay |
Фазовая задержка колебания θ, в град. |
На следующем графике показаны технические характеристики источника прямоугольного сигнала.
Когда фазовая задержка θ положительна, сигнал смещен вправо вдоль оси времени.
4.2.5 Источник треугольного сигнала

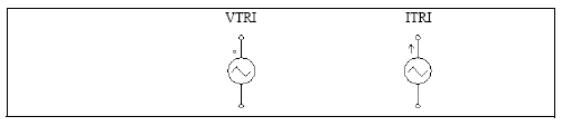

Источник треугольного сигнала (VTRI) или источник тока (ITRI) определяется двойной амплитудой, частотой, рабочим циклом и смещением постоянной составляющей. Рабочий цикл определяется как отношение между интервалом нарастания и периодом.
Рисунок:
Характеристики:
Параметры |
Описание |
V peak-peak |
Двойная амплитуда Vpp |
Frequency |
Частота, в Гц |
Duty Cycle |
Рабочий цикл D (нарастание/период) |
DC Offset |
Смещение постоянной составляющей Voffset |
Phase Delay |
Фазовая задержка θ, в град. |

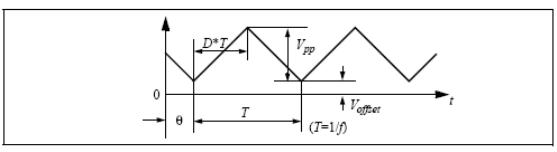

На следующем графике показаны технические характеристики источника треугольного сигнала.
Когда фазовая задержка θ положительна, смещен сдвинут вправо вдоль оси времени.
4.2.6 Источник шагового напряжения/тока

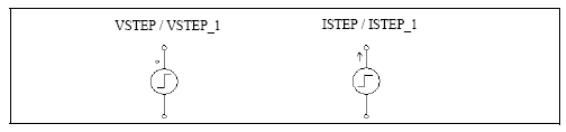

Источник ступенчатого изменения напряжения/тока за данное время.
Рисунок:
Характеристики:
Для VSTEP и ISTEP:
Параметры |
Описание |
Vstep |
Величина Vstep после ступенчатого изменения |
Tstep |
Время Tstep ,за которое происходит ступенчатое изменение |
Для VSTEP_1 и ISTEP_1:
Параметры |
Описание |
Vstep1 |
Величина Vstep1 перед ступенчатым изменением |
Vstep2 |
Величина Vstep2 после ступенчатого изменения |
Tstep |
Время Tstep ,за которое происходит ступенчатое изменение |
T_transition |
Время установления сигнала от Vstep1 до Vstep2 |

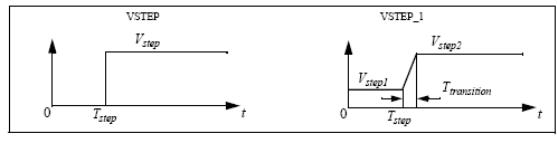

На графике показаны технические характеристики источника шагового напряжения:
4.2.7 Источник напряжения с кусочно-линейной характеристикой
Сигнал источника напряжения с кусочно-линейной характеристикой состоит из кусочно-линейных отрезков. Он определяется числом точек, их значениями и соответствующим временем (в сек.).
Рисунок:
Характеристики:
Для VGNL и IGNL:
Параметры |
Описание |
Frequency |
Частота сигнала, Гц |
No. of Points |
Количество точек |
Values V1…Vn |
Значение, принимаемое каждой точкой |
Time T1…Tn |
Значение времени в каждой точки, в сек. |
Для VGNL_1 и IGNL_1:
Параметры |
Описание |
Frequency |
Частота сигнала, Гц |
Times, Values (t1,v1) |
Значение и время в каждой точке |
Время и значение должны заключаться в скобки. Эти показатели могут быть отделены или запятой (например, (1.2m,5.5)), или пробелом ((1.2m 5.5)), или и тем и другим ((1.2m, 5.5)).
Пример:

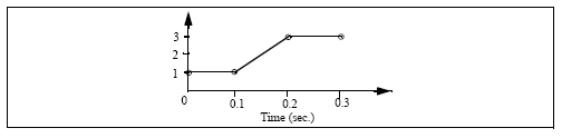

На графике изображена нелинейная кусочно-линейная характеристика. Источник с такой характеристикой имеет 3 отрезка, которые определяются четырьмя точками (они отмечены на рисунке).
Спецификация для VGNL будет иметь вид:
Frequency |
0. |
No. of Points |
4 |
Values V1…Vn |
1. 1. 3. 3. |
Time T1…Tn |
1. 0.1 0.2 0.3 |
