2.1 Цепи, содержащие резистор, катушку индуктивности, конденсатор

2.1.1 Резисторы, катушки индуктивности и конденсаторы

В PSIM существуют как отдельные резистивные, индуктивные и емкостные цепи, так и смешанные RLC-цепи. Также могут быть определены начальные условия: ток для катушки индуктивности и напряжение на конденсаторе.

Чтобы облегчить сборку трехфазных цепей, имеются симметричные трехфазные RLC, “R3”, “RL3”, “RC3”, “RLC3” цепи. Начальные значения тока и напряжения в трехфазных цепях равны нулю.

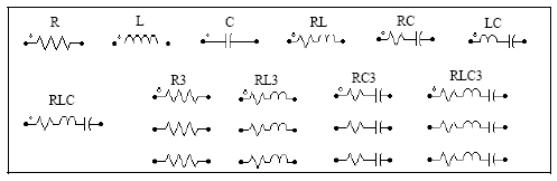

Рисунок:

Названия элементов, изображенных выше, находятся в списке обозначений. Например, резистор указан в меню как “Resistor” и обозначен “R”.

Для трехфазных цепей, фаза с точкой - это фаза A.

Характеристики:

Параметры	Описание
Resistance	Сопротивление, Ом
Inductance	Индуктивность, Гн
Capacitance	Емкость, Ф
Initial current	Начальный ток для катушки индуктивности, А
Initial Cap. Voltage	Начальное напряжение на конденсаторе, В
Current Flag	Флаг показывает наличие и отсутствие тока на выходе электрической цепи. Если флаг равен - 0, то на выходе ток отсутствует, - 1, то значение тока будет сохранено в файле результатов для отображения в SIMVIEW. Электрический ток положителен, когда он течет в направлении зажима ветви
Current Flag _A	Фазы A, B, C трехфазных цепей соответствуют функциям флага.
Current Flag _B
Current Flag _C

Сопротивление, индуктивность или емкость цепи не могут иметь нулевые значения. По крайней мере, один из параметров должен быть с ненулевым значением.

2.1.2 Реостат

Реостат – это резистор с отводом.

Рисунок:

Характеристики:

Параметры	Описание
Total resistance	Полное сопротивление реостата R (между узлами k и m), Ом
Tap Position (0 to 1)	Расположение отвода Tap. Сопротивление между узлами k и t: R*Tap.
Current Flag	Флаг для электрического тока, который течет к узлу k.

2.1.3 Насыщающийся реактор

Насыщающийся реактор учитывает эффект насыщения магнитного сердечника катушки индуктивности.

Рисунок:

Характеристики

Параметры	Описание
Current v.s. Inductance	Пары значений электрического тока и индуктивности по точкам (i1, L1), (i2, L2) и т.д
Current Flag	Флаг для отображения электрического тока

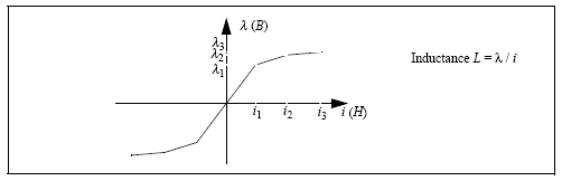

Нелинейная кривая B-H представлена в виде кусочно-линейной аппроксимации. Так как индукция магнитного потока B пропорциональна потокосцеплению , а напряженность магнитного поля пропорциональна току i, то кривая B-H может быть представлена кривой  - i, как показано на графике.

Индуктивность определяется по формуле: L = / i и представляет собой кривую - i, которая имеет изгибы в различных точках. Характеристики в области насыщения могут быть выражены парами расчетных точек: (i1,L1), (i2,L2), (i3,L3) и т.д.
