3.2.7 Тригонометрические функции

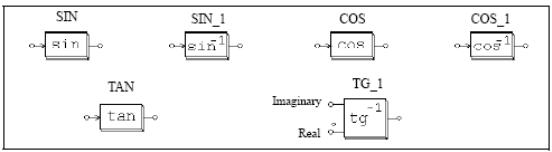

Имеется 6 тригонометрических функций: синус (SIN), арксинус (SIN_1), косинус (COS), арккосинус (COS_1), тангенс (TAN) и арктангенс (TAN_1). Выходной сигнал равен соответствующей тригонометрической функции ввода. Для блоков SIN, COS, TAN входной сигнал измеряется в градусах, а для блоков SIN_1, COS_1, TAN_1 – выходной сигнал.

Рисунок:

Точкой на блоке арктангенса обозначается реальный входной сигнал, а другой узел предназначен для мнимого входного сигнала. Выходной сигнал равен арктангенсу отношения между мнимым и реальным входными сигналами, то есть .

3.2.8 Блок быстрого преобразования Фурье

Блок быстрого преобразования Фурье (БПФ) вычисляет основную гармонику входного сигнала. Алгоритм БПФ основан на методе прореживания частоты. Количество точек выборки в одном основном периоде должно быть 2N (где N - целое число). Максимально допустимое число точек – 1024.

Выходной сигнал дает амплитуду и фазовый угол основной гармоники входного сигнала. Выходное напряжение определяется следующим образом:

Рисунок:

Характеристики:

Параметры

Описание

No. of Sampling Points

Количество точек выборки N

Fundamental Frequency

Частота основной гармоники fb, Гц

Узел с точкой относится к амплитуде выходного сигнала. Следует заметить, что угол сдвига фаз на выходе заранее отрегулирован так, что функция синуса даст на выходе угол сдвига фаз, равный нулю.

Пример:

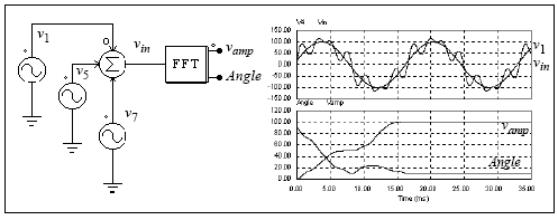

В нижеприведенной схеме напряжение vin содержит основную гармонику v1 (100 В, 60 Гц), 5-ую гармонику v5 (25 В, 300 Гц) и 7-ую гармонику v7 (25 В, 420 Гц). В конце первого периода выходной сигнал блока БПФ достигает установившегося значения с амплитудой в 100 В и фазовым сдвигом в 0°.

3.3 Другие функциональные блоки

3.3.1 Компаратор

Если сигнал на входе (+) больше сигнала на входе (-), то выходной сигнал компаратора высокий. А если ниже, то выходной сигнал равен нулю. Если два входных сигнала равны, то выходной сигнал не определяется, и будет сохраняться предыдущее состояние.

Рисунок:

Следует заметить, что схема компаратора подобна схеме ОУ. Для компаратора: неинвертирующий вход – в верхнем левом углу, а инвертирующий – в нижнем левом. Для ОУ все наоборот.

3.3.2 Ограничитель

Всякий раз, когда входной сигнал превышает диапазон ограничителя, выходной сигнал фиксируется в верхнем или нижнем пределе. Если выходной сигнал находится в допустимых пределах, то он равен входному сигналу.

Рисунок:

Характеристики:

Параметры

Описание

Lower Limit

Нижний предел ограничителя

Upper Limit

Верхний предел ограничителя

3.3.3 Градиентный (dv/dt) ограничитель

Градиентный (dv/dt) ограничитель ограничивает скорость изменения входного сигнала. Если скорость изменения находится в допустимых пределах, выходной сигнал равен входному.

Рисунок:

Характеристика:

Параметр

Описание

dv/dt Limit

Предел скорости изменения (dv/dt) входного сигнала
