20.Местные кондиционеры. Сплит-системы и мульти-сплит-сис-мы

Сплит-система состоит из наруж. ивнутр. блока. В наруж. блок входят КМ, ТО (конденсатор), линейный рессивер, ДУ (дроссельный вентиль или капилярная трубка), 4ех ходовой клапан, вентилятор ТО.

При холодопроизводительности до 3кВт использ., как правило, спиральные КМ, выше 3 кВт - поршневые или ротационные КМ.

То представляет собой пучок медных оребренных труб. Оребрение, как правило, пластинчатое. В режиме охл-ния он выполн. фун-ции КД, в режиме обогрева - И.

Линейныйрессивер, как правило, вертикальный и служит для сбора жидкого ХА из КД.

Капилярная трубка имеет диаметр 0,6-1 мм, длина от 1 до 2 м. Перед ДУ использ. фильтр-осушитель (устанавливается перед ДУ). Он предназначен для удаления механич. примесей от ХА и для удаления воды. Для отделения мех. примесей служит медная сетка, для удаления влаги-селикогель,алюмогель,искусств.циолиты. 4ех ходовой клапан предназначен для переключения потоков ХА при изменении режима работы (охл-ние/обогрев). При работе кондиционера в режиме обогрева на пов-сти ТО образуется конденсат,который стекает в спец.поддоннаруж.блока. Из поддона конденсат сливается ч/з спец. центральное отверстие.

Вентилятор ТО осевой с частотным преобразователем. Частота вращения вентилятора регулир. автоматически, в зависимости от давления ХА в ТО.

Наруж. блок крепится на наруж. стене, на крыше (перекрытии), на чердаке, на балконе и в др. местах, где есть прямой подвод наруж. атм. воздуха.

Внутр. блок

В сплит-системах чаще всего использ. внутр. блоки настенного типа. Современный дизайн внутр. блоков позволяет гармонично вписываться в интерьер помещения. Осн. элементом внутр. блока явл. ТО(испаритель). Вентилятор ТО тангенциального типа. В таких вентиляторах значительно меньший уровень шума. Направление воздуха может регулир. как в горизонтальном так и в вертикальном положении. Для этого во внутр. блоке установлены вертикал.игоризонтал. жалюзи. Возможна установка режима качающихся жалюзи. Вертикал.жалюзи позволяют направлять часть воздуха в одну и в др. сторону. Воздух во внутр. блоке очищается с помощью спец. фильтров. Различные производители устанавливают различ. типы фильтров: от сетчатых до наполнительных нетканых. В качестве фильтров использ. пластмассовая сетка. В некотор. кондиционерах дополн-но устанавл. бактерицидные фильтры. Обычные сетчатые фильтры необходимо чистить 2-4 раза в год, в зависимости от условия аботы. Бактерицидные, наполнительные фильтры подлежат замене.

Во внутр. блоке размещ. электронный блок управления, с помощью которого производится регулирование работы кондиционера. Корпус внутр. блока крепится на стене с помощью спец.панели.

Кроме наруж. ивнутр. блока кондиционер оснащен дистанционным пультом управления (ДПУ). ДПУ позволяет на расстоянии устанавливать необходимый режим работы кондиционера. В каждом режиме, с помощью ДПУ устанавл. необходимая температура в помещении.

Кроме того в ПУ имеется термометр, котор. определяет температуру в месте установления пульта.

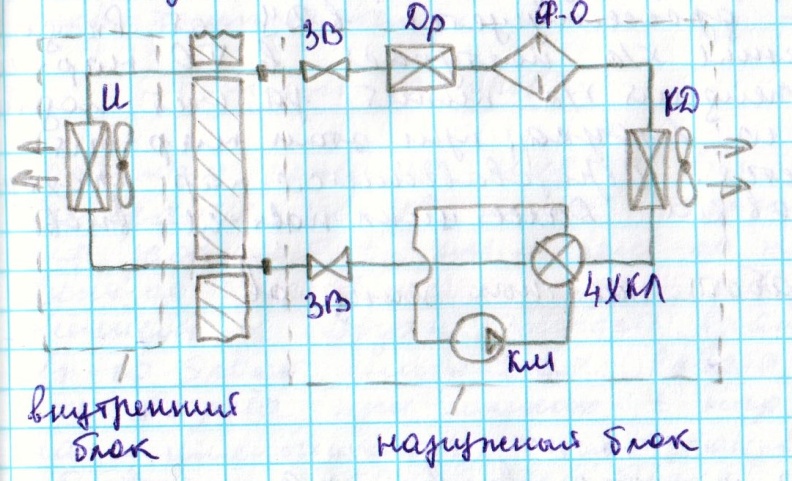

Принцип действия

ЗВ-запорный вентиль

Режим охлаждения

В КМ сжимается пар ХА от Р_о до Р_к. После КМ сжатый горячий пар ч/з 4ех ходовой клапан (4ХКЛ) направл. в ТО(КД) наруж. блока. В КД пар конденсируется до жидкого состояния, образовавшийся жидкий ХА выходит из КД, проходит фильтр-осушитель(Ф-О) и дросселируется в ДР от Р_к до Р_о. После дросселирования ХА направл. в ТО внутр. блока (И). В И жидкий ХА кипит, за счет отвода теплоты от внутр. воздуха помещения. При этом воздух помещения охлаждается. Пар, образовавшийся при кипении выходит из Ии по трубопроводу направл. в наруж. блок. В наруж. блоке пар проходит 4ХКЛ и всасывается КМ. Далее цикл повторяется вновь.

Режим обогрева

В КМ сжимается пар ХА от Р_о до Р_к. После КМ сжатый горячий пар ч/з 4ех ходовой клапан (4ХКЛ) направл. в ТО(КД) внутр. блока. В КД пар охл-тся и конденсируется, за счет отвода теплоты от внутр.воздуха помещения, при этом воздух в помещении нагревается.Образовавшийся конденсат выходит из КД по трубопроводу в наруж.блок. В наруж.блоке ХА дросселируется в ДР от Р_к до Р_о. После дросселирования ХА направл. в ТО наруж. блока (И). В И жидкий ХА кипит, за счет подвода теплоты от наруж. воздуха,при этомнаруж. воздух охлаждается. Образовавшийсяпар проходит 4ХКЛ и всасывается КМ. Далее цикл повторяется вновь.

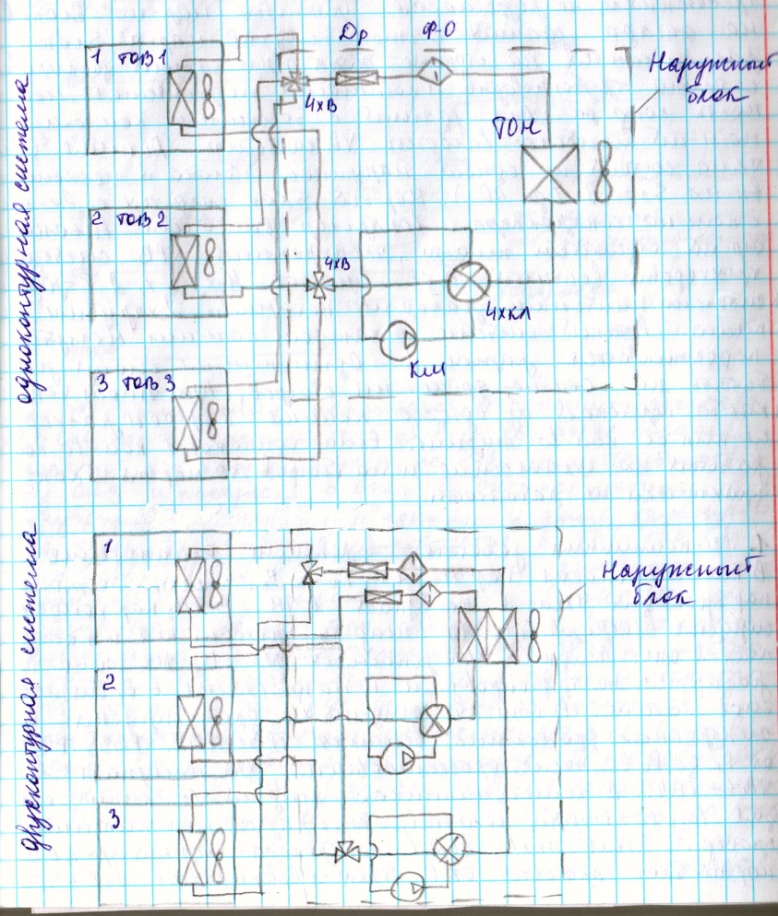

Мульти-сплит-системы

По принципу действия мульти-сплит-системы бывают:

1) одноконтурные

2) двухконтурные

В одноконтурной системе все помещения могут работать только в одном режиме (охл-ние/обогрев).

В двухконтурной системе часть помещений может работать в режиме охл-ния,другая часть помещений - в режиме обогрева.
