18.Вспомогательные секции цк

К вспомогательным секциям относятся:

1. Поворотная секция, предназначена для соединения 2-ух основных секций расположенных под углом друг к другу. Угол поворота может быть от 90^о до 180^о;

2. Переходная секция (соединительные секции), необходимы для соединения основных секций, имеющие различные присоединительные размеры;

3. Секция выравнивания, предназначена для выравнивания закрученного потока перед основными секциями. При этом значительно уменьшается аэродинамическое сопротивление;

4. Секция обслуживания, необходима для осмотра, ремонта, наладки, эксплуатации основных секций;

5. Приемная секция, предназначена для приема и регулирования подачи воздуха в центральный кондиционер. Для регулирования подачи воздуха в приемной секции устанавливаются воздушные клапаны;

6. Разделительная секция, служит для разделения обного потока на несколько потоков в многозональных СКВ. В каждом отводящем воздуховоде устанавливаются воздушные клапаны для регулирования подачи воздуха по воздуховодам;

19.Воздухораспределительные устройства СКВ.

Величина раб. разности t м/у приточнымвоздухом и воздухом в раб.зоне значительно зависит от вида воздухораспределительного устройства.

Воздухораспределитель представляет собой устройство через которое приточный воздух поступает в помещение. По геометрической форме приточные потоки воздуха(струи) могут быть: компактные . плоские . веерные .

Компактные струи образ.при выпуске воздуха через цилиндрич. трубы, круглые и квадратные отверстия и т.д.

Плоские струи формируются при истечении воздуха из щелевых каналов, воздуховодов прямоугол.форы, овальных отверстий и т.д.

Веепные струи образ.при выходе воздуха из насадок с плоским диском,установленным поперёк потока.

В компактных и плоских струях векторы // друг другу. В веерных струях, кроме векторов поступательного движения, имеются векторы вращ. движ-я.

У прямоточных струй меньшая стапань перемешивания воздуха и большая длина полёта струи. У закрученных струй больще интенсивность перемешивания воздуха, но ментшая длина полёта струи.

По конструктивному использованию воздухораспределители бывают: решетки . плафоны . сопла . перфорированные панели . форсунки.

Решетки.- воздухораспределительное устройство, выступающее из воздуховодов или стен на некоторое расстояние. По способу регулирования бывают: регулируемые и нерегулируемые.

По форме решетки могут быть: круглые, квадратные, прямоугольные.

По виду материала решетки бывают: металические(стальные, алюминиевые), пластмассовые.

По дизайну: с декор.оформлением и без него.

По направлению потоков: в 1 сторону.в 2 стороны.в 3 стороны.в 4 стороны.

По виду использования решетки выполняются: для обычных условий, для влажного воздуха, для агрессивных сред.

Решетки могут создавать компактнае, плоские, веерные струи.

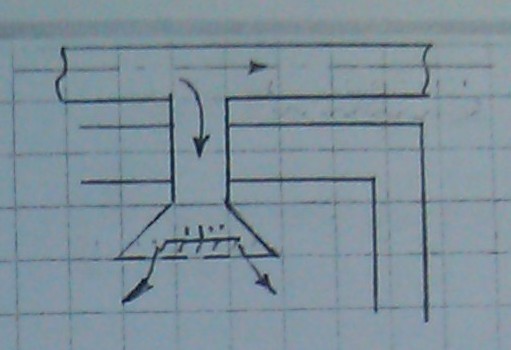

Плафоны .- значительно выступают за пределы стены или каналов. По конструкции могут быть: дисковые, многодиффузорные.

Они создают веерные струи. В плафонах устанавливается плоский диск, имеющий щель. В многодиффузорных плафонах устанавливается несколько конусов с увеличением d. Длина полёта струи значительно меньше чем у плоских струй.

Классификация плафонов схожа с классификацией решеток. Плафоны могут быть: с закручиванием потока и без него. У плафонов с закручивающимся потоком лопатки с дисками вращаются.

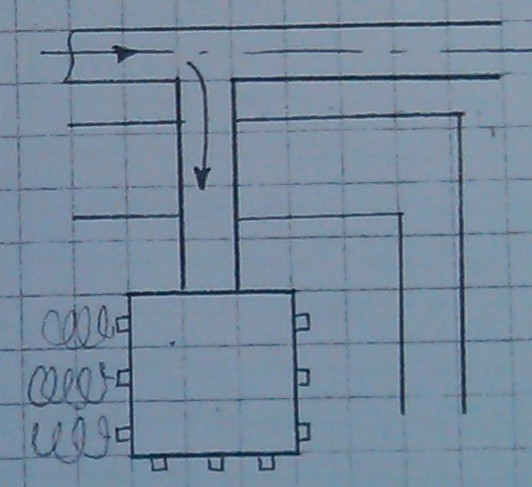

Форсунки .- устройство представляет собой небольшую камеру постоянного давления. К пов-ти камеры определ.образом крепятся форсунки.через форсунки воздух подаётся в помещение отдельными закрученными струями.

Форсунки могут быть центробежными и осевыми.у центробежных больше угол распыления, но меньше длина полёта струи. У осевых больше длина полёта, но меньше угол распыления.

Сопла .- в таких ВРУ вместо форсунок установлены сопла. Из сопел воздух вылетает с большой скоростью до 30-40 м/с. Как правило такие уст-ва устанавливаются при расположении потолка выше 10 м. через сопла воздух направляется в отдельные участки помещения.

Перфорированные панели.- представляют собой тонкий лист с небольшими отверстиями., расположенных в несколько рядов. Скорость потока выходящего из панели небольшая. Перфорированная панель располагается непосредственно над рабочим местом.
