Типы соединительных кабелей для локальных и глобальных компьютерных сетей. Оглавление.

1. Введение. 3

2. Кабели на основе витых пар 5

3. Коаксиальные кабели 12

4. Оптоволоконные кабели 14

5. Список используемой литературы. 19

1. Введение

При построении сетей применяются линии связи, использующие различную фи­зическую среду: телефонные и телеграфные провода, подвешенные в воздухе, мед­ные коаксиальные кабели, медные витые пары, волоконно-оптические кабели, радиоволны. При выборе того или иного типа линий связи разработчики прежде всего учитывают их технические характеристики, стоимость, а также простоту монтажа. Сегодня наиболее перспективными являются волоконно-оптические кабели. На них строятся как магистрали крупных территориальных и городских сетей, так и высокоскоростные линии связи локальных сетей. Популярной сре­дой является также витая пара, которая характеризуется отличным отношением качество/стоимость.

Линия связи состоит в общем случае из физической среды, по которой передаются информационные сигналы, аппаратуры передачи данных и промежу­точной аппаратуры. Синонимом термина линия связи является термин ка­нал связи.

Физическая среда передачи данных может представлять собой кабель (набор проводов, изоляционных и защитных оболочек, соединительных

Рис 1

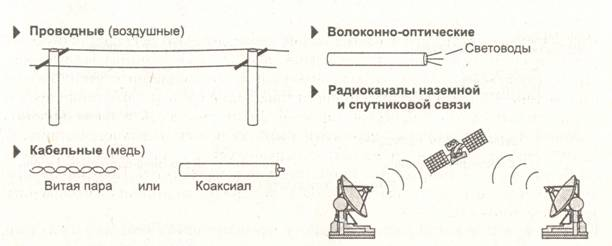

разъемов), а также земную атмосферу или космическое пространство, через кото­рые распространяются информационные сигналы. В современных телекоммуни­кационных системах информация передается с помощью электрического тока или напряжения, радиосигналов или световых сигналов — все эти физические процессы представляют собой колебания электромагнитного поля различной частоты и природы. На (рис 1) показаны линии связи которые разделяются между собой в зависимости от среды передачи данных.

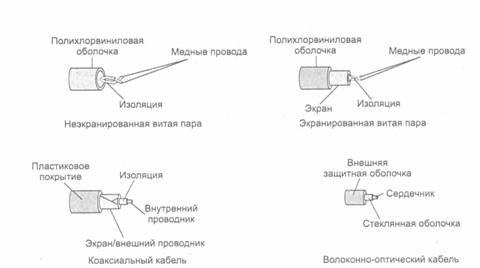

Проводные {воздушные) линии связи представляют собой провода без каких-либо изолирующих или экранирующих оплеток, проложенные между столбами и ви­сящие в воздухе. По таким линиям связи традиционно передаются телефонные или телеграфные сигналы, но при отсутствии других возможностей эти линии используются и для передачи компьютерных данных. Сегодня про­водные линии связи быстро вытесняются кабельными. В зависимости от условий прокладки и эксплуатации кабели делятся на внут­ренние кабели (кабели зданий) и внешние кабели, которые, в свою очередь, под­разделяются на подземные, подводные и кабели воздушной проводки. Основные особенности конструкции кабелей схематично показаны на (рис. 2)

Рис. 2



Кабельные линии имеют достаточно сложную конструкцию. Кабель состоит из проводников, заключенных в несколько слоев изоляции: электрической, электро­магнитной, механической, а также, возможно, климатической. Кроме того, кабель может быть оснащен разъемами, позволяющими быстро выполнять присоеди­нение к нему различного оборудования. В компьютерных (и телекоммуника­ционных) сетях применяются три основных типа кабеля:

витая пара (скру­ченная пара медных проводов) - кабели на основе витой пары называются симметричными кабелями из-за того, что они состоят из двух одинаковых в конструктивном отношении проводников. Симметричный кабель может быть как экранированным — на основе экраниро­ванной витой пары (Shielded Twisted Pair, STP), так и неэкранированным — на ос­нове неэкранированной витой пары (Unshielded Twisted Pair, UTP).

коаксиальные кабели (coaxial), - состоит из несимметричных пар проводников. Каждая пара представляет собой внутреннюю медную жилу и оплетку, отде­ленной от внутренней жилы диэлектрической изоляцией. Существует несколько типов коаксиального кабеля, отличающихся харак­теристиками и областями применения — для локальных компьютерных сетей, для глобальных телекоммуникационных сетей, для кабельного телевидения и т. и.

волоконно-оптические кабели (optical fiber} состоит из тонких (5-6O микрон) гибких стеклянных волокон (волоконных световодов), по которым распростра- няются световые сигналы. Это наиболее качественный тип кабеля — он обеспе­чивает передачу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех (в силу особенностей распространения света такие сигналы лег­ко экранировать).
