УСТАНОВКА ДЛЯ КУПАННЯ ОВЕЦЬ
1. Мета роботи: ознайомитись з призначенням, вивчити будову та організацією роботи установок для ветеринарно-санітарноі обробки овець,
2. Обладнання: купочна установка ОКВ або К-В-З.
4. Зміст роботи
Осьова купальна ванна ОКВ (рис. 9) - це стаціонарна установка, призначена для профілактичної і лікувальної обробки овець шляхом занурення іх з головою в різні розчини. Вона включає будівельну частину і технологічне обладнання.
До будівельної частини установки входять кошари для некупаних овець, робочий загін, власне ванна для купання, два відстійні майданчики для витримування овець після купання, площадка для розміщення технологічного обладнання. Останнє складається з штовхаючого візка, осьового занурювача, змішувача, пароутворювача, системи опалення, насосної станції та відстійників.
Робочий загін (21 х б м) має вхідні ворота і бетоновану підлогу. Над цим загоном на рейках знаходиться візок для підштовхуваня овець в напрямку купочноі ванни. Візок складається з рами, на якій розміщені електродвигун і редуктор приводу, сидіння для оператора. Спереду на рамі є секція, на якій встановлено 62 штовхальних пальців у вигляді трубок з гумовими накінечниками внизу для запобігання травмування овець. Щоб виключити буксування ззаду візка в ящик з баластом візок перемішується в межах загону в прямому і зворотньому напрямках. Хід візка обмежується кінцевими упорами біля ванни і впускних воріт. Ванна (5 х 2,5 х 1,5 м) а бетону, з двох Соків обладнується східцями для виходу овець на відстійні майданчики. В стінах ванни закладені труби системи підігрівання, а дно має нахил до 4° в бік зливання відпрацьованого розчину. Над ванною розміщено осьовий занурювач, який повністю перекриває простір ванни.
Занурювач являє собою дерев'яну платформу, яка за допомогою двох гідроциліндрів може рухатися вверх і вниз (швидкість руху, відповідно 0,2 та 0,1 м/с). На випадок аварі і (відмова гідросистеми або системи електропостачання) передбачена противага, що забезпечує термінове піднімання занурювзча вручну.
Двері на виході з ванни встановлені врівень з двох і і боків, забезпечують заданий час (експозицію) купання овець протягом 30-60 с. Кожна пара дверей відкривається і закривається за допомогою гідроциліндра. Управління занурювачем та вихідними дверима здійснює оператор через золотниковий розподільник.
Майданчики для витримки овець (10 х .11 м) розміщені поряд з ванною, огороджені сіткою, мають вихідні ворота і бетоновану підлогу з нахилом 0,02 % в бік відстійників (1,6 м5 ).Сюди збирається рідина, що стікає з овець. Відстійники зверху перекриті решітками і з'єднані трубами з ванною.

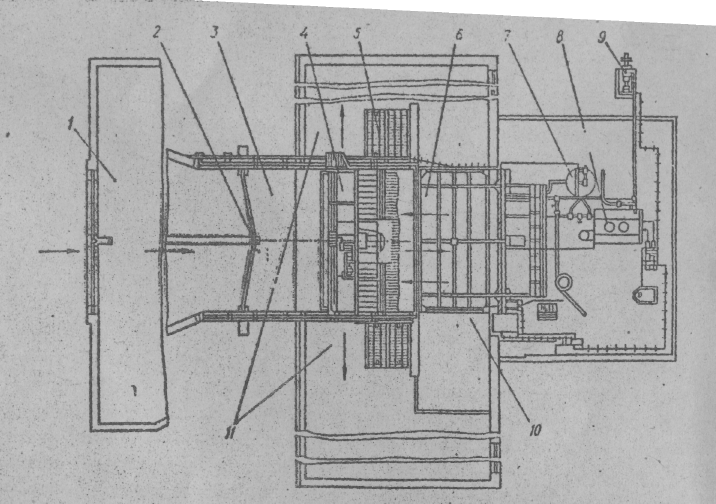

Рис.8 Схема купальної ванни ОКВ:
1-_ пердробочий загін; 2 — ворота робочого загону. З — робочий загін; 4 — штовхаючий візок 5 — відстійник; 6 — осьовій купач; 7-змішувач; 5 — пароутворювач; 9 — насосна станція; 10 — ванна; 11 — загін для відстоювання овець.
Зміувач призначеній для приготування дезрозчину (гексахлора-нокреолінова емульсія) - це встановлений на опорі конусоподібний бак місткістю 580 л з кришкою і лопатевою мішалкою, що приводиться в дію від електродвигуна через клинопасаву передачу і .редуктор. , Всередині змішувача е змійовик, до якого надходить пара.
Для одержання пари на підігрівання води у ванні та ймульсіі в зміувачі використовують котел-пароутворювач типу КВ-300.
Перед початком роботи моторист-опалювач розпалює котел, підігріває воду у ванні. Разом з ветпрацівкиком готує в змішувачі 'дезинфєкційну емульсію і заливає і і у ванну з водою.
Чабани заганяють овець в кошару та в робочий загін, закривають вхідні двері. Оператор штовхального візка (останній в цей час повинен знаходитися біля ванни) включає задній хід і візок переміщується вздовж робочого загону до його початку. При цьому штовхальні пальці візка відхиляються в горизонтальне положення і ковзають по спинах тварин. При робочому ході візка пальці опускаються вниз, відділяють 20-35 овець і зіштовхують їх у ванну, після чого оператор включає задній хід візка за новою групою овець.
В цей час оператор занурювача включає гідросистему привода платформи і опускає її в крайнє нижнє положення у ванну. Вівці, що знаходяться в ній, занурюються з головою в дезрозчин. Потім оператор піднімає платформу, певний час витримує овець у ванні, а далі відкриває двері ванни. Вівці самостіино виходять на неї східцями на відстойні майданчики, де знаходяться деякий час, поки з і х вовни стікає розчин. Після цього виходять крізь ворота.
В разі потреби у ванну добавляють воду, додатково готують емульсію, підігрівають розчин.
По закінченні купання овець персонал установки очищає від гною та грязі загони і майданчики, прибирає сміття, зливає відпрацьований розчин з ванни.
Пересувна купальна установка КВ-3 використовується для профілактичної і лікувальної обробки овець, а також для лікві-дацп вогнищ захворювання на невеликих фермах (до 5 тис. голів) та отар на пасовищах. Складається з стояків і решітчастих щитів для утворювання загонів некупаних та купаних овець, десяти контейнерів для подачі овець на купання, ванни з дсома кришками, водопідігрівача.
Для забезпечення ефективної роботи установки на час купання залучаються машини і обладнання загального призначення: два трактори типу МГЗ в агрегаті з навантажувачами ПФ-0,5, заправщик-гное-розбризкувач ЗЖВ-Ф-32, тракторний причіп 2ПТС-4М, водогрійний котел,
Обладнання навантажують на тракторний причіп, заправшик приєднують до трактора і виїжджають на місце купання овець. Після монтажних робіт, приготування розчину і заповнення ним ванни, тварин із загону групами (7-15 голів) направляють в контейнери. Далі по одному крнтейнеру тракторним навантажувачем підвозять до ванни, а потім опускаючи в неї і піднімаючи купають овець до повного намокання вовни. Після цього витримують контейнер над ванною для стікання розчину і переміщують його до загону купання овець. Цикл повторюється з іншим контейнером.
Для обробітку стрижених овець проти екзопаразитів використовують стаціонарні та пересувні установки струминного (душового) типу.
