Рекомендовано методичною комісією ННЦ з механізації в АПК (протокол № 3 від 16 грудня 2002 року ):
|
||||||||||||||||||||||||||||||||||||||||
РЕВЕНКО Іван Іванович МАНЬКО Володимир Миколайович ЛІЩИНСЬКИЙ Степан Павлович МОЗОЛЕНКО Євген Миколайович ПИЛИПЕНКО Олександр Миколайович ЧОС Микола Миколайович ХМЕЛЬОВСЬКИЙ Василь Степанович ЗАРАЙСЬКА Світлана Самуїлівна ЗАБОЛОТЬКО Олег Олександрович ПОТАПОВА Світлана Євгеніївна ВАСИЛЕНКО Роман Григорович СОРОКІН Володимир Миколайович
|
||||||||||||||||||||||||||||||||||||||||
МАШИНИ ТА ОБЛАДНАННЯ ДЛЯ ТВАРИННИЦТВА
МЕТОДИЧНІ ВКАЗІВКИ до проведення лабораторних робіт |
||||||||||||||||||||||||||||||||||||||||
Частина 16
|
||||||||||||||||||||||||||||||||||||||||
ЗАСОБИ СТРИЖКИ ТА КУПАННЯ ОВЕЦЬ, ПАКУВАННЯ ВОВНИ |
||||||||||||||||||||||||||||||||||||||||
Київ-2002 |
||||||||||||||||||||||||||||||||||||||||
Обладнання для стрижки овець
1. Мета роботи: ознайомитись з призначенням, вивчити будову, принцип роботи та регулювання електростригальних машинок, агрегатів для стрижки овець, обладнання стригальних пунктів.
2. Обладнання: стригальні агрегати ЭСА-12/200, ЭСА-12Г
та ЭСА-1Д.
3. Зміст роботи.
Найбільш відповідальна і трудомістка операція у вівчарстві — це стрижка овець. Механізація цього процесу підвищує продуктивність праці у 3—5 разів порівняно з ручною стрижкою і на 8—13 % збільшує настриг вовни. Враховуючи фізіологічні особливості овець, стрижку потрібно проводити протягом 10—15 діб. Вона може бути організована на стаціонарних або пересувних стригальних пунктах, комплекс обладнання яких створює поточну лінію, що забезпечує механізацію стрижки овець та первинної обробки вовни. Сучасна промисловість випускає комплекти обладнання для стаціонарних (КТО-24/200) та пересувних (ВСЦ-24/200) стригальних пунктів. До складу таких комплектів можуть входити (рис 1.):
універсальне переносне накриття УУП-500 у вигляді збірного каркаса з металевих труб, накритого брезентом. Воно має розміри 50X10 м і використовується цілком або частинами (як двоскатний навіс для захисту від непогоди);
переносна огорожа ИП-150 загону непострижених овець, а також для оцарків;
переносні столи-стелажі СО-1 для стрижки;
електростигальний агрегат ЭСА-12/200 або ЭСА-12/200А (виносний стригальний цех ВСЦ-24/200, оснащений двома такими агрегатами). Сучасна модифікація агрегату включає електростанцію або блок перетворювача струму, що забезпечує на виході в робочу мережу змінний трифазний струм частотою 200 Гц і має можливість двоступінчастого регулювання напруги на виході залежно від кількості працюючих стригалів, 12 стригальних машинок МСУ-200А, електропривод яких розрахований на напругу 42 В, та точильний апарат ТА-І,;
транспортер вовни ТШ-0,5;
ваги для зважування рун (ВИДП-25) та пак (ВПГ-500) вовни;
стіл для класирування (СКШ-200) та гідравлічний прес
для пакування (ПГШ-1,ОБ) вовни;
бокси (БШ-16) для тимчасового зберігання класирова-ної вовни до пресування;
побутове
обладнання (рукомийники, бак для води,
душова, табуретки).

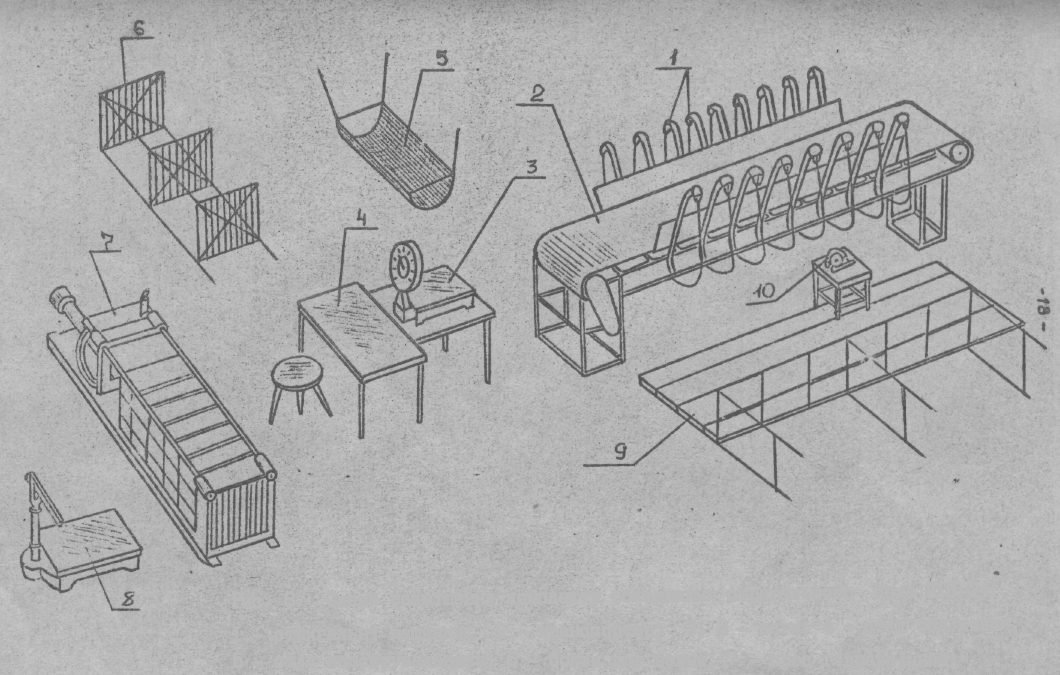

Рис 1.Схема розміщення комплекту обладнання стригального цеха КТО-24: 1 - стригальні машинки. 2 - транспортер; 3, 8 - ваги; 4 - стіл обліковця; 5 - стіл класирувальника; 6 - бокси для вовни; 7 - прес гідравлічний; 8, 9 - деревяний полик; 10 - заточувальний апарат
Слід підкреслити, що основним технологічним обладнанням вказаного комплекту є стригальний агрегат ЭСА-12/200 (рис.2). Один такий агрегат має пропускну здатність 120 голів/год і може обслуговувати до 12 тис. овець. В умовах сімейного підряду та малих господарств доцільно використовувати індивідуальні агрегати ЭСА-1/200И та ЗСА-1Д. Виконавчим апаратом будь-якого стригального агрегату є стригальна машинка.

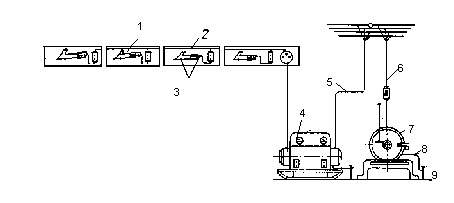

Рис 2 Загальна схема електростригального агрегату 9СА-12/200А
1-стригальна машинка; 2- електромережа низької напруги ; 3- кронштейн для підвішування машинки; 4-перетворювач струму; 5-6-кабелі живлення; 7- заточувальний апарат; провід заземлення; 9-штир заземлення
