Технічна характеристика роздавача кут-за

Продуктивність при вивантаженні, т/год - до 54

Об'єм бункера, м³ - 3

Робоча швидкість, км/год - 0,87-1,37

Висота вивантаження корму, мм - 400

Нерівномірність видачі, % - 38-48

Потужність приводу, кВт - 16

Габаритні розміри, мм - 4330х2175х2180

Маса, кг - 1575

6. Кормороздавач-змішувач КС-1,5 призначений для перемішування і роздавання сумішок на репродукторних та відгодівельних свинофермах.

Кормороздавач являє собою бункер 1 (рис. 6), змонтований на ходовій частині 8, що переміщується по рейковому шляху.

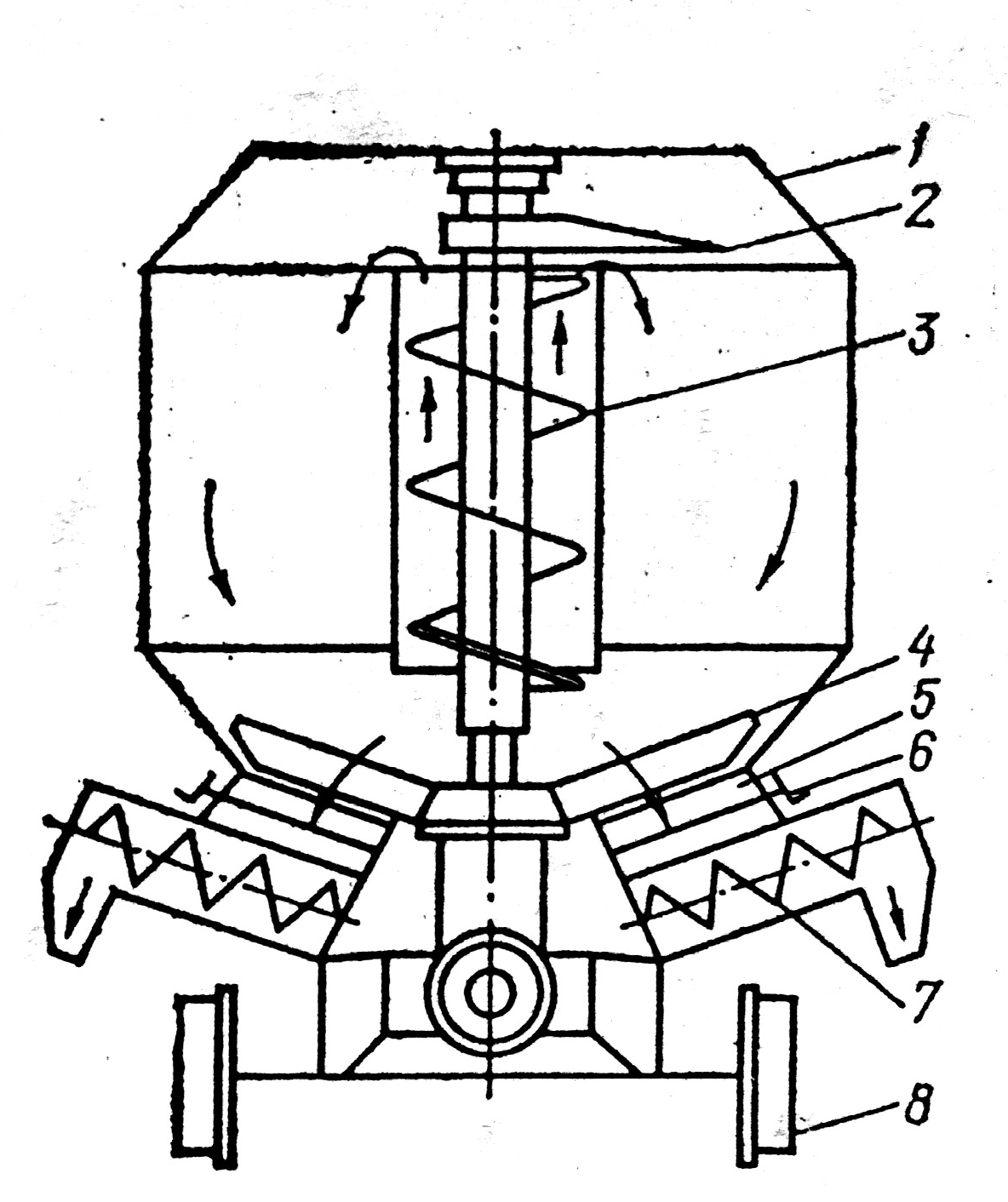

Рис. 6. Конструктивно-функціональна схема роздавача КС–1,5:

1 – бункер; 2 – розрівнювач; 3 – вертикальний шнек; 4 – лопатева мішалка; 5 – камера; 6 – засувка; 7 – вивантажувальний шнек;

8 – ходова частина

Бункер – зварної конструкції, середня частина - циліндричної форми, а верхня і нижня – виконані за формою зрізаного конусу. В середині бункера розміщений розрівнювач 2, шнекова 3 і лопатева 4 мішалки. Днище має вивантажувальні вікна, які перекриваються засувками 6. До днища кріпляться вивантажувальні шнеки 7 та розподільна коробка. Лопатева мішалка складається з маточини, лопатей і пристрою , що запобігає зависанню корму. Вивантажувальний пристрій обладнаний спеціальним ущільненням. Переміщення засувки в напрямних здійснюється штурвалом за допомогою зубчасто-рейкової передачі.

Привід візка здійснюється від мотор-редуктора через ланцюгову передачу, шнека та лопатевої мішалки – від мотор-редуктора через розподільну коробку, а вивантажувальних шнеків – клинопасовими передачами.

Всі названі елементи мають автономні електроприводи. Крім того, до складу електрообладнання входять пуско-захисна апаратура, пульт керування, захисно - відключаючий пристрій, кінцеві вимикачі, магнітні пускачі та запобіжники.

Робочий процес роздавача здійснюється таким чином. Перед по­чатком роботи закривають вивантажувальні вікна, вмикають привід мішалки, завантажують бункер кормом і роздавач пересувається до годівниць. Потім відкривають засувки, включають вивантажувальний шнек і здійснюють роздавання кормів.

Норму видачі корму регулюють величиною відкриття засувки.

Після видачі кормів роздавач повертають у вихідне положення.

3.7. Кормороздавач КСП-0,8А призначений для нормованого роздавання кормів у свинарниках-маточниках.

Кормороздавач – електрифікований, на рейковому ходу. Це –двовісний візок, на якому змонтовані бункер 2 (рис.7 ) для вологих

Рис. 7 Конструктивно-функціональна схема роздавача КСП–0,8А

1 – бункер для сухих кормів; 2 – бункер для вологих кормів; 3 – лопатева мішалка; 4 – з’єднувальна муфта; 5 – ворушилка; 6 – шнек для вивантаження вологих кормів; 7 – шиберна засувка; 8 – патрубок

кормосумішок і два бункери 1 для сухих кормів. Всередині першого встановлена мішалка 3, а в бункерах для сухих кормів – ворушилки 5. В нижчій частині бункера для вологих кормів є вікна, під якими встановлені вивантажувальні шнеки 6. Вікна перекриваються засувками 7. Бункери для сухих кормів внизу мають вивантажувальні патрубки 8, якими роздаються корми поросятам. На окремій рамці встановлені дві фляги з рідкими кормами для поросят.

Візок і робочі органи приводяться від автономних електродвигунів: візок – через редуктор і ланцюгову передачу, мішалка та ворушилки – через мотор-редуктор і ланцюгову передачу, а вивантажувальні шнеки – через редуктор.

Перед роздаванням кормів оператор включає мішалку, встановлює реле часу на відповідну норму видачі, переводить тумблер на одно -або двостороннє роздавання і включає привід візка. При цьому роз­давання кормів здійснюється в автоматичному режимі. Керувати кор­мороздавачем можна також і в ручному режимі.

Таблиця 2. Технічна характеристика рейкових роздавачів-змішувачів

Показники	Марка машини
	РС–5А	КС–1,5	КСП–0,8А
Продуктивність при роздаванні, т/год	60	30...70	до 4
Об'єм бункера, м3	0,8	2	0,8
Швидкість пересування, м/хв.	28,2	18...40	18
Ширина колії, мм	620	750	750
Обслуговуючий персонал, чол.	1	1	1
Потужність приводу, кВт	3	7,8	5,5
Нерівномірність видачі, %	3...25	7...9	5...11
Габаритні розміри, мм: довжина
	3315	1600	2850
ширина	1680	2450	1850
висота	1540	1850	2000
Маса, кг	724	1000	790

3. Звіт

4.1. Призначення засобів роздавання кормів.

4.2. Конструктивно-функціональні схеми та технічні характеристики кормороздавачів.

4.3 Основні регулювання.
