Кабінет Міністрів України НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ
Технічний навчально-науковий інститут		Кафедра механізації тваринництва
МАШИНИ ТА ОБЛАДНАННЯ ДЛЯ ТВАРИННИЦТВА
Методичні вказівки до проведення лабораторних робіт
ЗАСОБИ ЗАВАНТАЖЕННЯ ТА РОЗДАВАННЯ КОРМІВ
	Частина 9
	К и ї в - 2004

Рекомендовано методичною комісією ННЦ з механізації в АПК (протокол № 3 від 16 грудня 2003 року):
РЕВЕНКО Іван Іванович МОЗОЛЕНКО Євген Миколайович МАНЬКО Володимир Миколайович ЛІЩИНСЬКИЙ Степан Павлович ПИЛИПЕНКО Олександр Миколайович ЧОС Микола Миколайович ХМЕЛЬОВСЬКИЙ Василь Степанович ЗАРАЙСЬКА Світлана Самуїлівна ЗАБОЛОТЬКО Олег Олександрович ПОТАПОВА Світлана Євгеніївна ВАСИЛЕНКО Роман Григорович СОРОКІН Володимир Миколайович РАДЧУК Віталій Валерійович
МАШИНИ ТА ОБЛАДНАННЯ ДЛЯ ТВАРИННИЦТВА
Методичні вказівки до проведення лабораторних робіт
	Частина 9
ЗАСОБИ ЗАВАНТАЖЕННЯ ТА РОЗДАВАННЯ КОРМІВ
	КИЇВ-2004

Лабораторна робота № 1 завантажувачі кормів

1. Мета роботи. Вивчити призначення, будову, процес роботи, технологічні регулювання та технічні характеристики.

2. Обладнання: навантажувач грубих кормів ФН–1,2; навантажувач силосованих кормів ПСК–5А.

3. Зміст роботи

3.1. Фуражир начіпний ФН–1,2 призначений для відокремлення грубих кормів від скирт або силосу від буртів та траншей, подрібнення цих кормів і завантаження в транспортні засоби.

Агрегатується фуражир з трактором класу 1,4. Привід робочих органів здійснюється від вала відбору потужності.

Основними вузлами фуражира є (рис. 1.) : рама 1, підіймальний механізм 2; фрезбарабан 3; вентилятор 5, всмоктувальний 4 та вивантажувальний 6 трубопроводи.

а

б

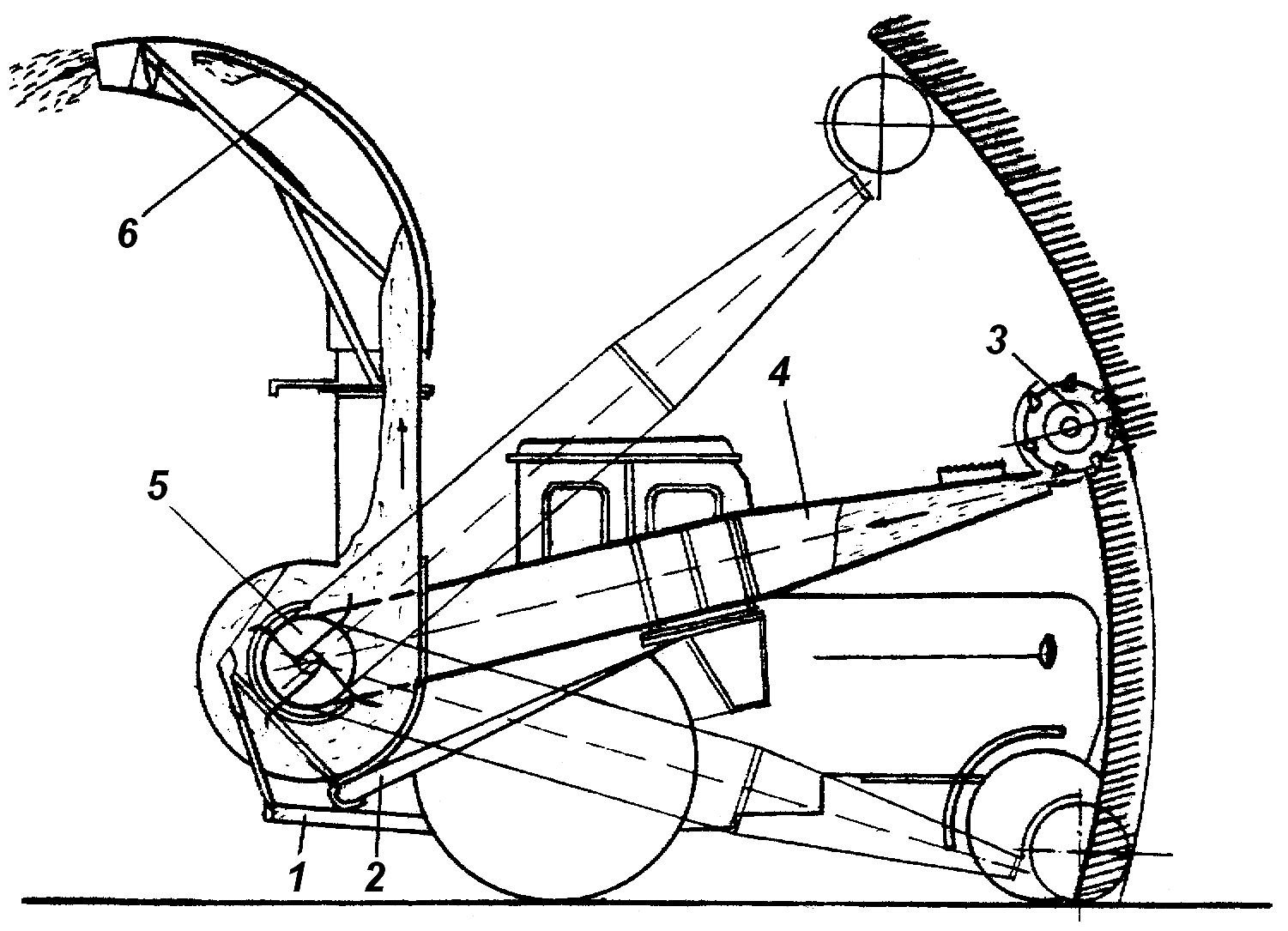

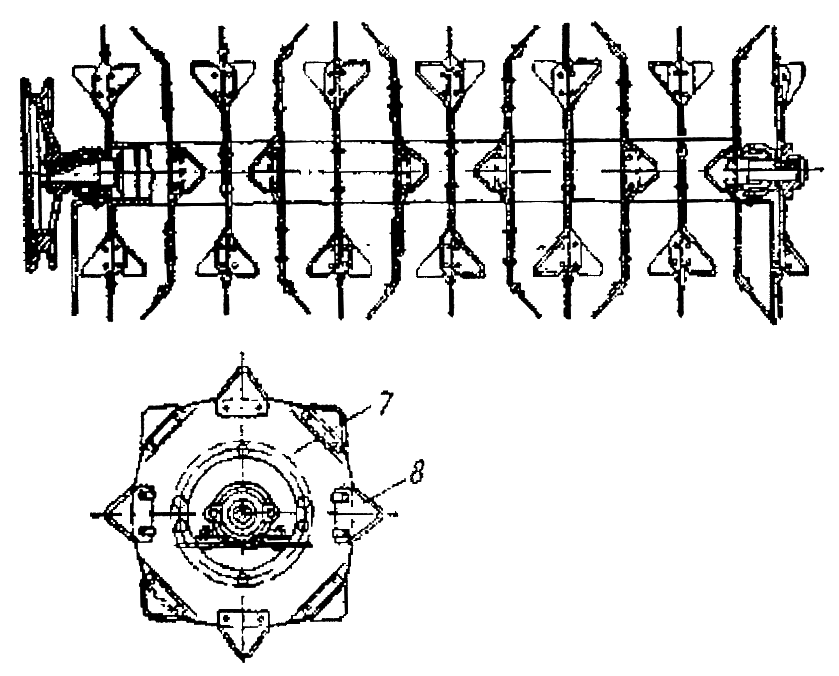

Рис. 5. Конструктивно-функціональна схема фуражира ФН-1,2 (а) та його подрібнювального барабана (б):

1 – рама; 2 – підіймальний механізм; 3 – фрезбарабан; 4 – всмоктувальний

Трубопровід; 5 – вентилятор; 6 – вивантажувальний трубопровід; 7 – несучі диски; 8 – сегментні ножі

3.2. Завантажувач стебельчастих кормів ПСК–5А призначений для відокремлення грубих кормів від скирт та силосу, сінажу, зерно -стрижневої суміші кукурудзи з траншей, доподрібнення і навантажу­вання цих кормів в транспортні засоби.

Тип машини – начіпний. Завантажувач агрегатується з тракторами МТЗ-80/82 з уніфікованою кабіною і МТЗ-82В з поворотним сидінням та реверсивним керуванням. Привід робочих органів здійснюється від ВВП трактора.

Завантажувач складається (рис. 2.) з рами 7, фрезбарабанів 1, стріли 3, приймального ковша 9, шнека 10, вентилятора 8, вивантажувальної труби 4, бульдозерної лопати 12, розподільної коробки та гідросистеми.

Корм відокремлюється фрезбарабанами, що встановлені на кінці стріли. Відрізана ковшами маса спрямовується кожухом 2 в приймальний ківш, в якому встановлений шнек з правою та лівою навивками стрічки. Шнек подає корм в приймальне вікно вентилятора-кидалки , звідки вивантажувальною трубою він спрямовується в транспортні засоби.

Рис. 2. Конструктивно-функціональна схема завантажувача стебельчастих кормів ПСК–5А:

1 – фрезбарабани; 2 – напрямний кожух; 3 – стріла; 4 – вивантажувальна труба; 5 – козирок; 6 – гідроциліндр; 7 – рама навантажувача;

8 – вентилятор-кидалка; 9 – приймальний ківш; 10 – шнек; 11 – рама бульдозера; 12 – бульдозерна лопата.

За допомогою гідросистеми здійснюється піднімання стріли, повертання вивантажувальної труби, зміна кута нахилу відбивного козирка 5 та управління бульдозерною лопатою. Опускається стріла під дією сили ваги. Швидкість опускання змінюється дроселем-регулятором. Приводяться фрезбарабани за допомогою двох конічних редукторів, що з’єднані між собою проміжним валом. Верхній редуктор приводиться в дію клинопасовою передачею від розподільної коробки, яка передає крутний момент від ВВП трактора на вентилятор і фрезбарабани.

Бульдозерна лопата служить для підгрібання залишків корму після навантажування.

В транспортному положенні вивантажувальна труба складається, що зменшує висоту навантажувача.
