9.Автоматическое смещение в автогенераторах, его роль. Прерывистая генерация
При разработке АГ повышенной мощности большое значение приобретают вопросы, связанные с получением приемлемых энергетических показателей и прежде всего КПД. Для получения высокого КПД в АГ целесообразно использовать критический режим работы активного элемента при углах отсечки по выходному току порядка (80°÷90°). Однако выбор фиксированного смещения, обеспечивающего указанные углы отсечки, затрудняет выполнение условия самовозбуждения АГ. Для устранения этого противоречия в АГ применяют комбинацию автоматического и фиксированного смещения. Рассмотрим сказанное на примере транзисторного АГ, представленного на рис.15.

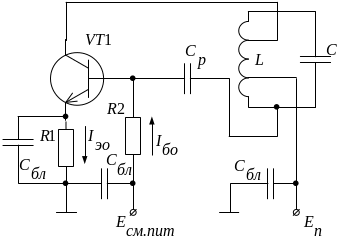

Рис.15.Схема АГ с автотрансформаторной ПОС
В этом АГ автоматическое смещение осуществляется за счет резистора R1, включенного в цепь эмиттера, и резистора R2, включенного в цепь базы. После включения питания на базе относительно эмиттера будет действовать смещение, равное
.
Так
как
(рис.16), то при выборе параметра регенерации
>1
в АГ будет выполняться условие
самовозбуждения и начнется рост амплитуды
колебаний. Одновременно начнут расти
значения постоянной составляющей
коллекторного и базового токов. Это
приведет к уменьшению постоянного
напряжения смещения на базе относительно
эмиттера. В установившемся режиме оно
должно принять расчетную величину
и
обеспечить угол отсечки коллекторного
тока в заданных пределах. Рабочая точка
переместится из положения
в положение
(рис.16).

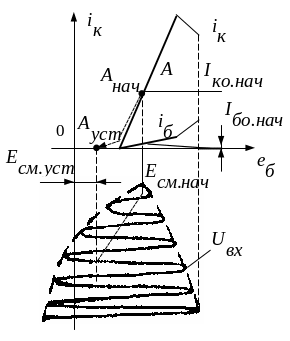

Рис.16. Процесс установления колебаний и смещения в АГ
При нормальной работе АГ в установившемся режиме наличие автоматического смещения стабилизирует режим транзистора по постоянному току, что благоприятно сказывается на стабильности частоты колебаний и постоянстве отдаваемой АГ колебательной мощности.
Вместе
с тем наличие в АГ автоматического
смещения при определенных условиях
может привести к появлению прерывистой
генерации, сущность которой заключается
в периодическом возникновении и срыве
автоколебаний. Подробно указанное
явление рассмотрено в [3] и показано, что
основными причинами возникновения
прерывистой генерации в АГ являются
наличие двух инерционных процессов и
неправильный выбор соотношения их
постоянных времени. Первый инерционный
процесс связан с нарастанием амплитуды
колебаний в контуре АГ и характеризуется
постоянной времени контура
.
Второй процесс связан с увеличением
запирающего смещения на управляющем
электроде и характеризуется постоянной
времени цепи смещения
.
Оба эти процесса взаимосвязаны, так как
рост амплитуды колебаний вызывает
увеличение токов
,
и запирающего смещения. Рассмотрим
конкретный пример.
Предположим,
что порог регенерации в схеме АГ рис.15
удовлетворяет условию
<0,5.
Если
,
то за время нарастания амплитуды
колебаний от нуля до установившегося
значения смещение на базе практически
не меняется и процесс установления
колебаний протекает так же, как при
фиксированном смещении, равном
.
Установившийся режим АГ будет
соответствовать точке В1
(рис.17),
являющейся точкой устойчивого равновесия.
Однако по мере увеличения на базе
запирающего напряжения эта точка начнет
медленно перемещаться по линии порога
регенерации в сторону меньших значений
за счет деформации функции
,
проходя последовательно положения В2
и В3.
Если
рост запирающего смещения не прекратится
и точка
В
достигнет
положения В4,
когда функция
только коснется линии порога регенерации,
условие (30) устойчивости установившегося
режима нарушится, и в АГ произойдет срыв
генерации. Процесс начнет повторяться,
как только разрядятся емкости цепей
автосмещения и снова выполнится условие
самовозбуждения (рис.18). Представленная
схема появления прерывистой генерации
весьма упрощенно отражает реальные
процессы, происходящие в АГ с автоматическим
смещением. При другом соотношении
и
,
других уровнях
вид импульсной последовательности
будет существенно отличаться от того,
который представлен на рис.18.

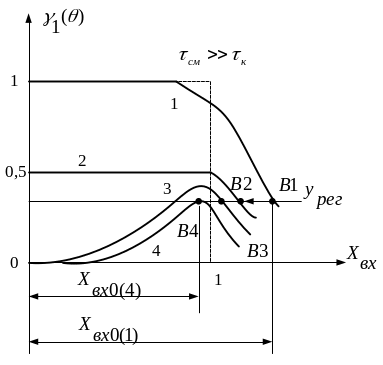

Рис.17. Пояснение причин появления прерывистой генерации в АГ
В целом прерывистая генерация является вредным явлением и борьба с ней сводится к уменьшению инерционности цепей автосмещения.

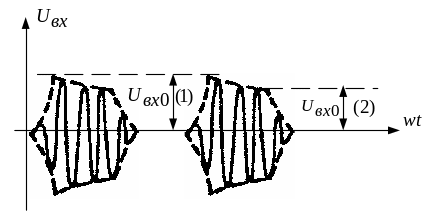

Рис.18. Возможный вид прерывистого колебательного процесса в АГ
