Нумерация проводов и сведения о них
На электровозах ВЛ11 принят следующий порядок нумерации проводов электрических схем:
001-199 силовые цепи;
201-299 вспомогательные высоковольтные цепи;
301-399 цепи управления, подключенные к панели управления, генератору управления, аккумуляторной батарее;
401-499 цепи управления токоприемниками и аппаратами защиты (БВ, РдФ2, ПБЗ и т.д.);
501-699 цепи управления тяговыми электродвигателями;
701-799 цепи управления вспомогательными машинами, отоплением, нагревателями, звуковыми сигналами, песочницами, ПРУ, тормозами;
801-899 цепи сигнализации, низковольтных измерительных приборов, радиостанции, АЛСН;
901-999 цепи освещения.;
100-900 (кратные ста) - "корпус электровоза”;
Э... межсекционные низковольтные провода.
Классификация электрических схем электровозов
Электрические соединения аппаратов, тяговых электродвигателей, вспомогательных машин и измерительных приборов называются электрической цепью, а ее графическое изображение – электрической схемой. В электрических схемах все аппараты, электрические машины и измерительные приборы имеют определенное изображение и соответствующую им надпись.
Электрические схемы подразделяются:
по графическому изображению - на монтажные, принципиальные и полумонтажные.
В монтажных схемах все аппараты и их электрические соединения изображаются так, как они расположены и выполнены на электровозе. Такие схемы предназначены для монтажа электрических цепей на заводе-изготовителе или в депо при их восстановлении после повреждений. Для того, чтобы по этим схемам произвести монтаж электрической цепи, к ним прилагается перечень проводов. В нем указывается сечение каждого провода, его длина и клемма аппарата, к которой он присоединяется. Однако проследить прохождение тока по этим схемам затруднительно.
В принципиальных схемах катушки аппаратов, их контакты, электрические машины и приборы изображаются в разных местах схемы в той последовательности, в которой проходит ток по электрической цепи. Если в монтажных схемах места соединения проводов изображаются на клеммах аппаратов, то в принципиальных схемах – в местах пересечения или разветвления проводов. Такие схемы предназначены для изучения работы электрической цепи электровоза в различных режимах.
В полумонтажных схемах принципиальные схемы сочетаются с монтажными, т.е. по ним можно проследить прохождение тока и частично представить монтаж проводов. Ими более удобно пользоваться при обнаружении и устранении неисправностей в электрических цепях.
по напряжению, приложенному к цепи или к ее участкам, - на силовые схемы тяговых электродвигателей (3000 В, 1500 В), высоковольтные схемы вспомогательных машин и отопления (3000 В, 750 В), низковольтные схемы управления тяговыми электродвигателями, вспомогательными машинами, отоплением, обогревами, освещением и сигнализацией (50 В).
Нормальное положение аппаратов в схеме и их обозначение
Силовые и вспомогательные (блокировочные) контакты каждого аппарата в схеме изображены в одном из его положений, принятом за нормальное.

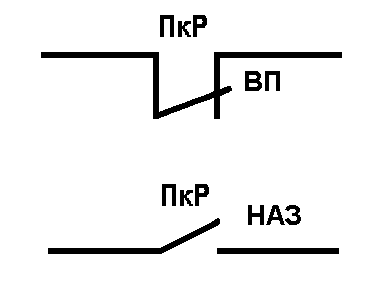

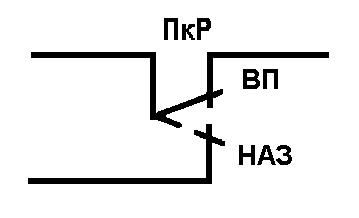

Реверсор. Схемное обозначение ПкР. Имеет два положения: первое положение - Вперед (Вп), второе – Назад (Наз). Нормальное положение – Вперед, кулачковый вал расположен гладкой стороной вверх.

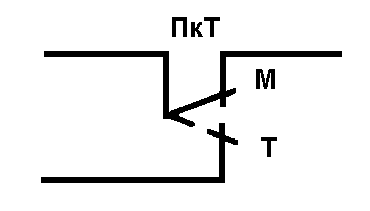

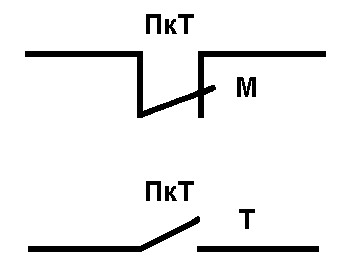

тормозной переключатель. Схемное обозначение ПкТ. Имеет два положения: первое положение - Моторный режим (М), второе – Тормозной режим (Т). Нормальное положение - Моторный режим, кулачковый вал расположен кулачками вверх.

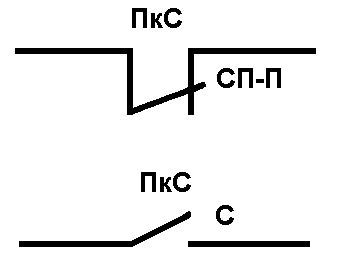

Режимный переключатель. Схемное обозначение ПкС. Имеет два положения: первое положение - СП-П, второе – С. Нормальное положение - СП-П, кулачковый вал расположен гладкой стороной вверх.

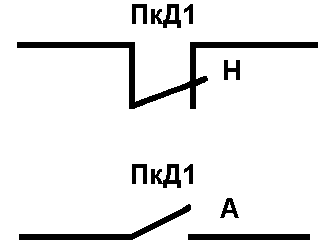

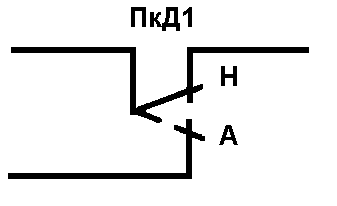

Отключатели двигателей. Схемное обозначение - ПкД1, ПкД2. Имеет два положения: первое положение - Нормальное - (Н), второе – Аварийное (А). Нормальное положение – Н, кулачковый вал расположен гладкой стороной вверх.
Групповой
переключатель на электровозе ВЛ11.
Схемное обозначение - ПкГ. Имеет два положения: первое положение - С-СП, второе – П. Нормальное положение - С-СП.
Групповые переключатели электровоза ВЛ11М. Схемное обозначение - ПкГ1 и ПкГ2. Групповой переключатель ПкГ1 имеет два положения: первое положение - С, второе – СП-П. Групповой переключатель ПкГ2 имеет два положения: первое положение - С-СП, второе – П. ПкГ1 имеет нормальное положение - С, а ПкГ2 - С-СП. У всех ПкГ в нормальном положении контактные сегменты на блокировочном барабане расположены под пальцами, а не перед ними.

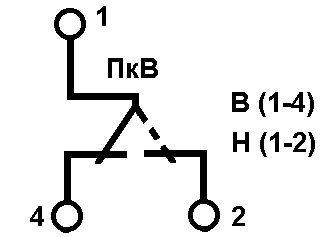

Переключатель вентиляторов. Схемное обозначение - ПкВ. Имеют два положения: первое положение - Высокая скорость (В), второе – Низкая скорость (Н). Нормальное положение - Высокая скорость, мотыль привода направлен в сторону кабины.

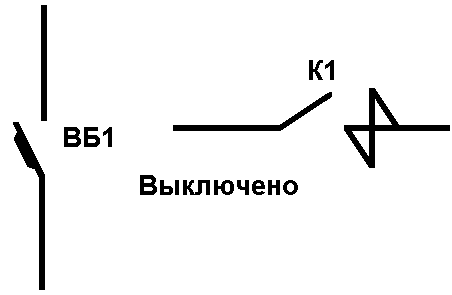

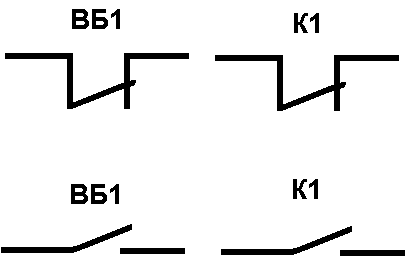

БЫСТРОДЕЙСТВУЮЩИЙ ВЫКЛЮЧАТЕЛЬ. Схемное обозначение - ВБ1. электропневматические и электромагнитные контакторы. Схемное обозначение - К1-К70. Имеют два положения: первое положение - Выключено, второе – Включено. Нормальное положение – Выключено, силовые контакты изображаются разомкнутыми, а вспомогательные – замкнутыми.

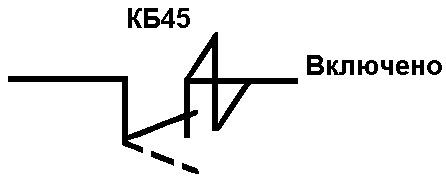

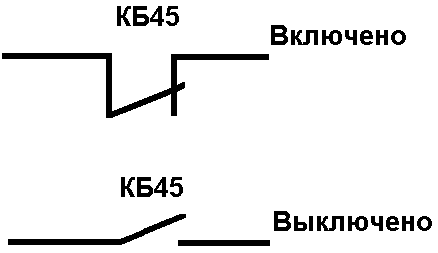

Быстродействующий контактор типа БК-78Т. Схемное обозначение - КБ-45, КБ-46. Имеют два положения: первое положение - Включено, второе – Выключено. Нормальное положение – Включено, силовые и вспомогательные контакты этого положения изображаются замкнутыми.
Реле. Схемное обозначение - РП, РН, РТ, РкТ, РДФ. Имеют два положения: первое положение - Выключено, второе – Включено. Нормальное положение – Выключено, контакты изображаются замкнутыми.

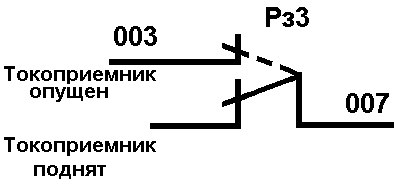

Разъединители, Отключатели. Схемное обозначение - Рз. Нормальное положение - Выключено. Силовые контакты изображаются разомкнутыми. У шинного разъединителя (схемное обозначение - РзЗ) нормальное положение - Токоприемник поднят (нож в нижнем положении). Силовые и вспомогательные контакты этого положения изображаются замкнутыми.
Аппарат |
Изображение контактов в схеме |
|
силовых |
вспомогательных |
|
Реверсор |
|
|
Тормозной переключатель |
|
|
Режимный переключатель |
|
|
Отключатели двигателей |
|
|
Переключатель вентиляторов |
|
|
Групповой переключатель на электровозе ВЛ11 |
|
|
Электропневматические и электромагнитные контакторы. |
|
|
типа БК-78Т |
|
|
Реле |
|
|
Разъединители, отключатели |
|
|
