Симферопольский завод «Крымпродмаш»

Номер источника		1	2	3	4
Наименование источников выделения		Печь	Эл. печь каменная	Эл. печь каменная	Эл. печь каменная
Наименование источн. выбросов		Труба	Труба	Труба	Труба
Абсолютная высота источника		225	225	225	225
Высота источника		4,5	4	4	4
Диаметр устья источника, м		0,56	0,38	0,38	0,38
Расход пылегазовоздушной смеси, м3/с		3,75	0,26	0,33	0,32
Скорость выхода смеси из устья источника		15,2	2,3	2,9	2,8
Температура смеси на выходе из источника, С		22	42	42	42
Средняя максим. температура атмосф. воздуха		28,2	28,2	28,2	28,2
Мощность выброса, г/с	Взвешенные вещества	0,0024	--	--	--
	Оксид углерода	0,0206	0,0042	0,0077	0,0067
	Диоксид азота	0,0049	0,0004	0,0003	0,004
Коэфф., зависящий от температурной стратификации		200	200	200	200
Коэффициент, учитывающий скорость оседания		1	1	1	1

ПРИЛОЖЕНИЕ 2

Схемы расположения сзз промышленных

предприятий г. Симферополя

ПРИЛОЖЕНИЕ 3

Примеры выполнения практических работ

ПРАКТИЧЕСКАЯ РАБОТА №1

Тема: Учет влияния рельефа при расчете концентрации загрязняющих веществ, выбрасываемых от единичного точечного источника (на примере Симферопольского заводоуправления строительных материалов)

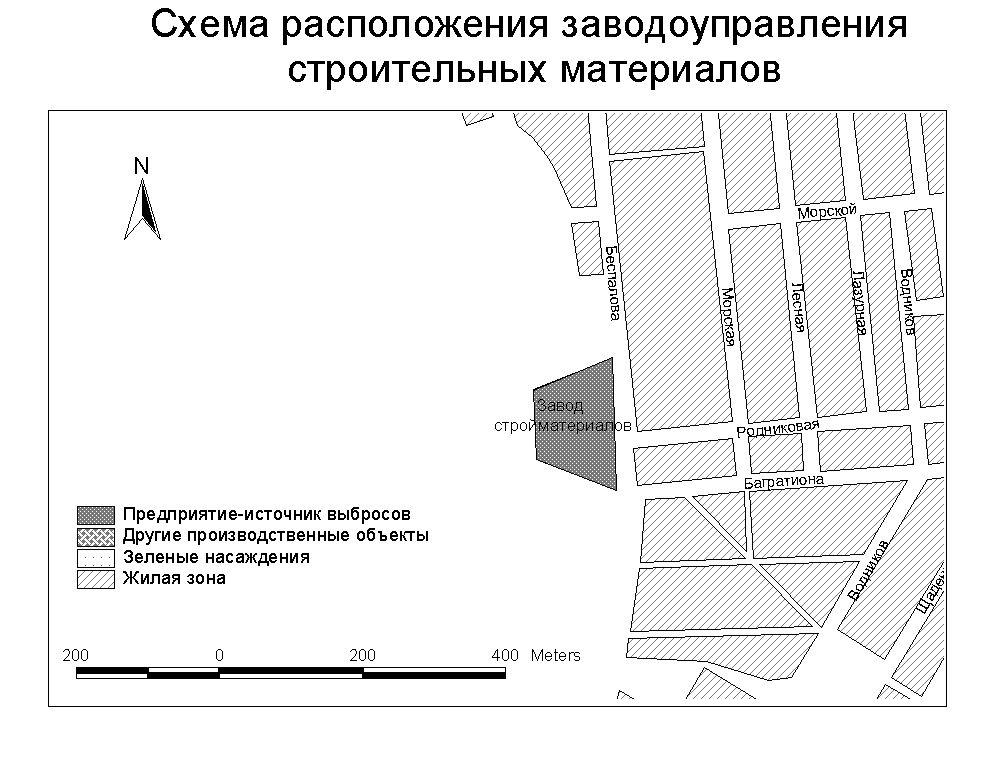

Описание местоположения источника выбросов

Симферопольское заводоуправление строительными материалами расположено на окраине г. Симферополя в юго-восточной его части по адресу Ул. Беспалова 105. Предприятие окружено с севера и востока жилой зоной, с юга и запада – пустующими землями. Наиболее крупными положительное и отрицательное препятствиями в радиусе 2 км. Оказались:

• с юго-запада – уступ куэсты (относительная высота 20-40 м)

• с востока – котловина водохранилища (перепад высот от подножия источника до уреза воды – около 60 м)

Исходные данные:

Номер источника	Наименование источников выделения	Наименование источников выбросов	Высота источника	Высота / глубина препятствия, м	Полуширина препятствия, м	Расстояние от середины препятствия до источника, м
Уступ (положительная форма рельефа)
1	Тоннельные сушила (левые)	Труба	8	20	110	1250
2	Тоннельные сушила (правые)	Труба	8	20	110	1250
3	Тоннельная печь обжига (левая)	Труда	12	20	110	1250
4	Тоннельная печь обжига (правая)	Труба	12	20	110	1250
5	Вытяжная установка с мест. Отсосами от дверей сушил	Труба	5	20	110	1250
Котловина (отрицательная форма рельефа)
1	Тоннельные сушила (левые)	Труба	8	60	800	1800
2	Тоннельные сушила (правые)	Труба	8	60	800	1800
3	Тоннельная печь обжига (левая)	Труда	12	60	800	1800
4	Тоннельная печь обжига (правая)	Труба	12	60	800	1800
5	Вытяжная установка с мест. откосами от дверей сушил	Труба	5	60	800	1800

Расчетная формула:, где

η - безразмерный коэффициент, учитывающий влияние рельефа местности

η_m определяется по таблице в зависимости от формы рельефа и безразмерных величин n₁ и n₂

n₁ = H / h₀; n₁ = a₀ / h₀

H – высота источника

h₀ – высота/глубина препятствия

а₀ – полуширина гряды, холма, ложбины или протяженность бокового склона уступа

x₀ – расстояние от середины холма или препятствия в случае гряды или холма и от верхней кромки склона в случае уступа до источника

φ₁ определяется по графикам в зависимости от отношения /
