3.4.1 Основні характеристики вп з ненастроєними антенами
Коефіцієнт
передачі.
Під коефіцієнтом передачі ВП по напрузі
розуміється відношення напруги на вході
першого каскаду приймача
до е.р.с
генератора сигналів, еквівалентного
антенно-фідерній системі
Коефіцієнт
шуму. Під
коефіцієнтом шуму
розуміється відношення сумарної
потужності шумів
на вході першого каскаду РПрП до
потужності шумів у цих же точках схеми,
обумовлених тільки тепловими шумами
активної складової антени, як джерела
сигналу,
.
Вибірковість. Селективні властивості ВП оцінюються характеристикою вибірковості, що представляє собою відношення коефіцієнтів передачі на резонансній і поточній частотах.
.
Амплітудно-частотна характеристика ВП описується виразом
За формою
АЧХ можна судити про вибірковість ВП.
Фазовий зсув
також міняється із частотою, а залежність
являє собою фазо-частотну
характеристику. АЧХ і ФЧХ дозволяють
звичайними методами оцінити частотні
й фазові перекручування корисних
сигналів у вхідному пристрої (рис.3.14).

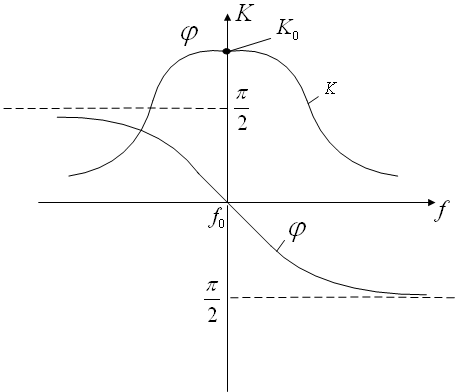

Рисунок 3.14
У багатьох випадках для оцінки частотних перекручувань досить знати лише смугу пропускання , що повинна бути погоджена із шириною спектра прийнятого сигналу.
3.4.2 Схеми вп
Схеми ВП можуть відрізнятися за виглядом зв'язку контуру вхідного ланцюга з антеною або фідером (рис.3.15):
- із трансформаторним зв'язком (рис.3.15а);
- з автотрансформаторним зв'язком (рис.3.15б);
- з ємнісним зв'язком (рис.3.15в).
а б
в

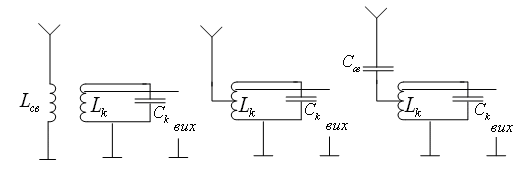

Рисунок 3.15
Коливання високої частоти з виходу передатчика по фідерній лінії поступають на вход антени та в вигляді ЕМХ випромінюються в простір.
Приймальна антена уловлює ЕМХ та перетворює їх в високочастотні коливання, що передаються по фідерній лінії в приймач. Із принципу взаємності випливає обратимість процесів прийому і передачі. Це дозволяє одну й ту ж антену одночасно використовувати як на прийом, так і на передачу.
Якщо першим каскадом
приймача являється
фідер з коефіцієнтом
передачі за потужністю
,
то загальний коефіцієнт
шуму приймача дорівнює
(3.23)
