Системная, материнская плата
Конец формы
Системная плата (материнская плата, материнка, мать – жарг. От английского motherboard, MB, или mainboard - главная плата) — это сложная печатная плата из нескольких слоев, на которой устанавливают все основные устройства персонального компьютера (центральное процессорное устройство, оперативно-запоминающее устройство, постоянно-запоминающее устройство, контроллеры интерфейсов ввода). В Материнской плате установлены слоты (разъемы) для подключения дополнительных устройств (видео, звуковая карта, сетевая карта и др., использовавшие шины PCI и PCI-Express а так же USB.
Основные компоненты, установленные на системной плате:
Цпу (Центральное процессорное устройство).

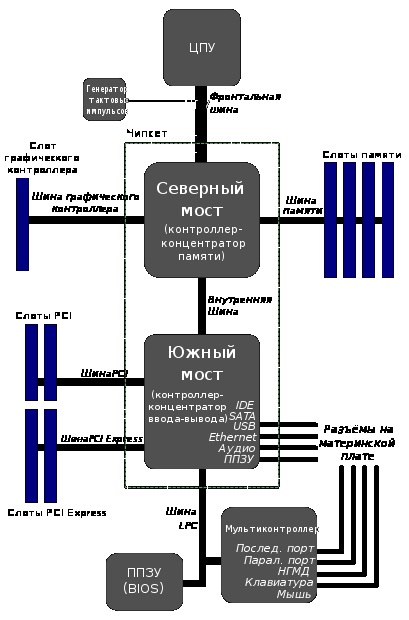

набор системной логики (англ. chipset) — это набор необходимы микросхем, позволяющих подключать процессор к ОЗУ и периферии. Набор системной логики строятся сразу двух видах – северный и южный мосты.
2.1 Северный мост (от английского Northbridge), MCH (Memory controller hub), это системный контроллер , который позволяет «общаться» процессор с высокоскоростными узлами компьютера, например видеокарта, ОЗУ.
Для подключения процессора к чипсету используются FSB-шины (Hyper-Transport или SCI).
Как правило, к системному контроллеру подключают оперативную память (ОЗУ). В этом варианте, чипсет наделен собственным контроллером памяти. Таким образом, появляется прямая зависимость максимального объема ОЗУ и пропускная способность шины памяти компьютера от типа системного контроллера. На сегодняшний день наблюдается тенденция к выбору встроенного контроллера ОЗУ в процессоре, например в AMD K8 и Intel Core i7, что существенно упрощает функции чипсета и его тепловыделение. Что соответственно повышает производительность ПК в целом.
Для подключения видеокарты обычно используют разъем PCI Express. Ранее использовались ISA, VLB, PCI и AGP.
2.2 Южный мост (от английского Southbridge), ICH (I/O controller hub – контроллер ввода-вывода). Это контроллер для периферийных устройств персонального компьютера (Винчестер, сетевая карта Ethernet, аудио карта, ТВ-тюнер). Содержит контроллеры для подключения периферии (шины PCI, PCI-Express и USB); Кроме того в Южном мосту находятся контроллеры шин, к которым подключается оборудование, не требующие высокой пропускной способности (LPC — загрузочный ПЗУ; шина LPC обеспечивает совместимость устаревших низкопроизводительных интерфейсов ( порты COM, LPT, PS/2).
Как правило, северный и южный мосты реализованы в виде отдельных, независимых СБИС, но существуют решения с объединенными мостами.
3.ОЗУ (Оперативное запоминающее устройство, оперативка, оперативная память) — это память компьютера, в которой храниться временная информация, необходимая процессору для выполнения операций; Один раз за одну операцию (jump, move). ОЗУ передаёт процессору информацию напрямую, либо через кэш. Каждая ячейка ОЗУ имеет индивидуальный адрес.
4.загрузочное ПЗУ — Содержит программное обеспечение, которое используется сразу при включении компьютера, как правило это BIOS, но может быть и иное ПО, работающее в рамках EFI.
Классификация материнских плат по форм-фактору
Форм-фактор материнской (системной платы) — это стандарт, в котором определены размеры материнской платы для ПК, места крепления системной платы к корпусу, расположение шин, портов ввода-вывода, разъёма по процессор ( если есть) и слоты для ОЗУ, а также тип разъема блока питания.Данный форм-фактор носит сугубо рекомендательный характер и не обязывает производителей придерживаться к нему.
Но наличие совместимости на широком рынке высоких технологий, это важный показатель, необходимый производителям достигать хороших продаж своего оборудования. Есть компании-гиганты, которые не придерживаются данного форм-фактора(стандарт), такие как Apple (В компьютерах Apple используется только оборудование, заточенное специально под продукцию Apple).
Устаревшие системные платы: Baby-AT, Mini-ATX, AT, LPX.
Современные материнские платы: АТХ, microATX, Flex-АТХ, NLX, WTX, CEB.
Внедряемые материнки: Mini-ITX и Nano-ITX, Pico-ITX, BTX, MicroBTX, PicoBTX
