2.6.4 Предметные программы скп

К предметным относятся программы, выполняющие непосредственно моделирование состояний и процессов в объектах проектирования. Примерами предметных программ СКП могут служить программы составления математических моделей РЭУ, расчета переходных процессов, расчета частотных характеристик, логического моделирования и т.д. Разработка этих программ занимает основную часть времени при создании СКП, а их функционирование - основную часть машинного времени работы СКП. Качество СКП в основном определяется качеством предметных программ, поэтому их разработка ведется с особой тщательностью.

Как правило, в СКП отдельно предметные программы не используются, а комбинируются в пакеты предметных (прикладных) программ, объединяемых системой управления.

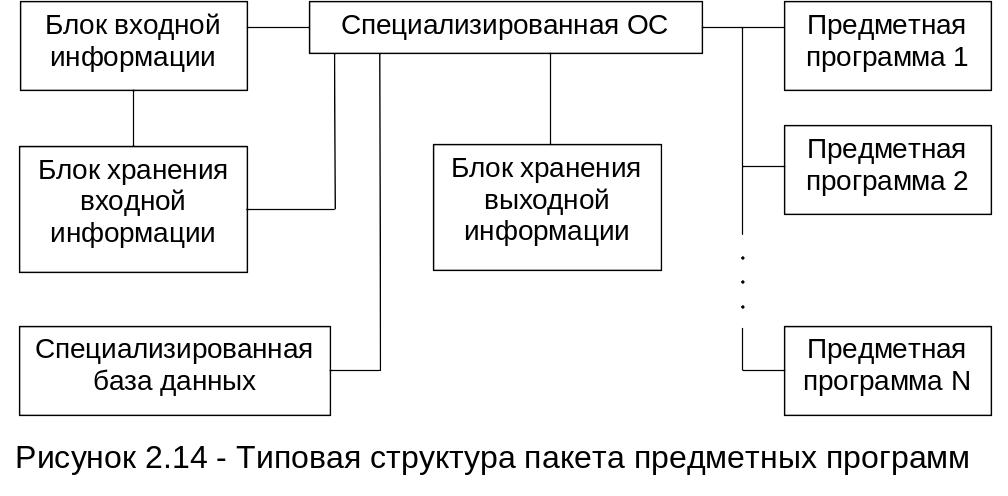

Типовая структура пакета предметных программ представлена на рисунке 2.14.

EMBED Word.Picture.8

В блоке входной информации содержится описание на входном языке СКП схемы РЭУ, директив управления задачами и заданиями. Посредством СОС они транслируются на какой-либо из алгоритмических языков высокого уровня или непосредственно в машинный язык ЭВМ. Под управлением СОС из специализированной БД извлекаются математические модели элементов, на которые имеются ссылки в описании схемы, и формируется загрузочный модуль описания схемы. В соответствии с директивами управления входного блока СОС вызывает ту или иную предметную программу и производит расчет заданных параметров РЭУ. Результаты расчетов помещаются в блок хранения выходной информации. Выходной язык СОС преобразует эти результаты к виду, удобному для восприятия пользователем, а программа вывода СОС направляет преобразованный выходной файл на указанное устройство вывода.

2.7 Техническое обеспечение скп

2.7.1 Структура технического обеспечения скп

Техническим обеспечением (ТО) СКП называется совокупность взаимосвязанных и взаимодействующих технических средств, предназначенных для автоматизированного проектирования.

К техническому обеспечению СКП предъявляются следующие требования:

1) удобство использования инженерами-проектировщиками, возможность оперативного взаимодействия инженеров с ЭВМ;

2) достаточная производительность и объем оперативной памяти ЭВМ для решения задач всех этапов проектирования за приемлемое время;

3) возможность одновременной работы с техническими средствами необходимого числа пользователей для эффективной деятельности всего коллектива разработчиков;

4) открытость комплекса технических средств для расширения и модернизации системы по мере совершенствования и развития техники;

высокая надежность, приемлемая стоимость и т.д.

Удовлетворение перечисленных требований возможно только в условиях организации технического обеспечения в виде специализированной вычислительной системы (ВС), допускающей функционирование в нескольких режимах. Такое техническое обеспечение называют комплексом технических средств (КТС) СКП.

Состав ТО представлен на рисунке 2.15.

Технические средства программной обработки данных включают универсальные или специализированные ЭВМ, осуществляющие прием данных с устройств ввода или каналов связи, их обработку, накопление и вывод на машинные носители, устройства отображения и каналы связи.

Технические средства подготовки и ввода данных используются для подготовки, ввода и редактирования данных в алфавитно-цифровой и графической форме, включают устройства подготовки и ввода данных с различных носителей, символьные и графические дисплеи, клавиатуры, кодировщики графической информации.

Технические средства отображения и документирования служат для вывода результатов проектирования и оформления технической документации, включают различные печатающие устройства, графопостроители и т.п. К этой же группе относятся программно-управляемое исполнительное оборудование, такое, как координатографы, программируемые сверлильные автоматы, фотонаборные установки для изготовления фотошаблонов и т.п.

Технические средства архива проектных решений предназначены для обеспечения хранения, контроля, восстановления и размножения данных о проектных решениях СКП, а также справочных данных.

Технические средства передачи данных служат для связи удаленных друг от друга ТС.
