10. Мембранные аппараты

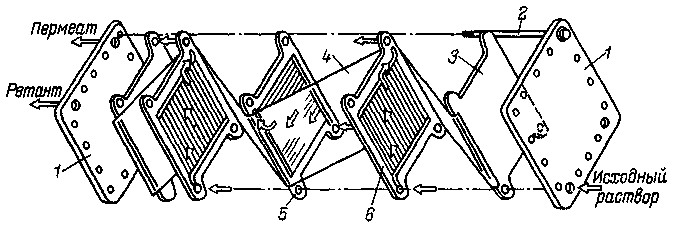

Рис. 77. Аппарат с непрерывной ленточной мембраной:
1 – фланцы; 2 – стягивающий болт; 3 – уплотнительная пластина; 4 – мембрана;
5 – дренажная пластина; б – разделительная пластина

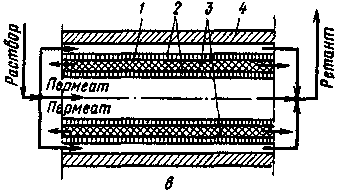

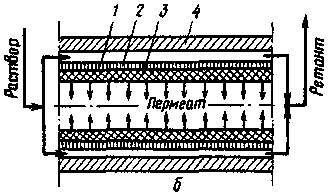

Рис. 78. Трубчатые мембранные элементы:
а – с мембранами внутри трубки; б – с мембранами снаружи трубки; в – комбинированная конструкция; 1 – трубки; 2 – мембраны; 3 – подложки; 4 – корпуса

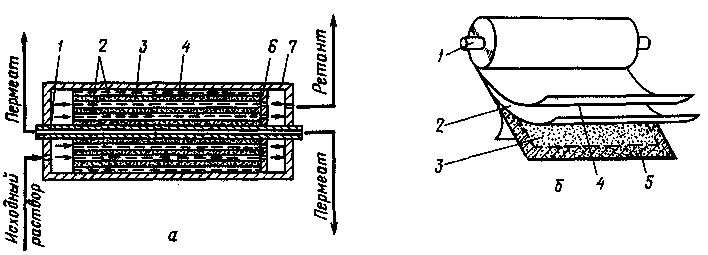

Рис. 79. Схема (а) и общий вид (б) аппарата с рулонными мембранными элементами:
1 – пермеатоотводящая трубка; 2 – мембраны; 3 – дренажный лист; 4 – сетка-сепаратор;
5 – область склеивания; 6 – фиксатор; 7 – корпус

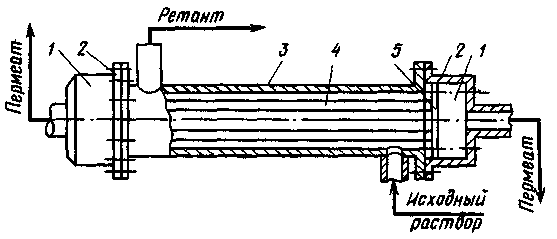

Рис. 80. Схема безопорного аппарата
с параллельно расположенными полыми волокнами:
1 – сборники пермеата; 2 – фланцы; 3 – корпус; 4 – волокна; 5 – трубная решетка

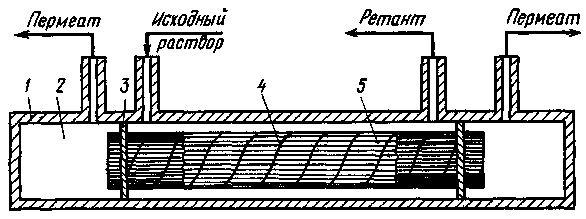

Рис. 81. Схема аппарата с одним пучком полых волокон:
1 – корпус; 2 – сборник пермеата; 3 – перемычка; 4 – спиральная нить;
5 – пучок волокон

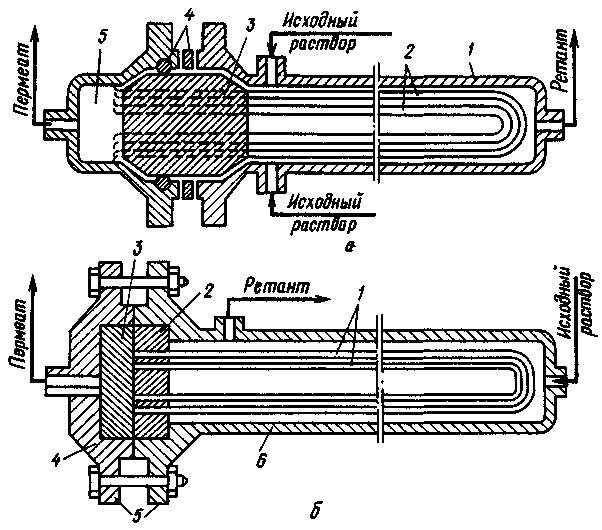

Рис. 82. Схема аппаратов с U-образными мембранными элементами
в виде полых волокон:
а – с коническим опорным фланцем: 1 – корпус; 2 – пучок полых волокон; 3 – шайба;
4 – кольцевые уплотнения; 5 – сборник пермеата;
б – с пористой опорной подложкой: 1 – пучок полых волокон; 2 – шайба;
5 – пористая подложка; 4 – крышка; 5 – фланцевое соединение; 6 – корпус
